AV-32/28X37SUE / LCT1332-001A-U / Polish
Instalacja odbiornika
Przestroga
• Przed podłączaniem jakichkolwiek urządzeń wyłącz wszystkie urządzenia łącznie
z telewizorem.

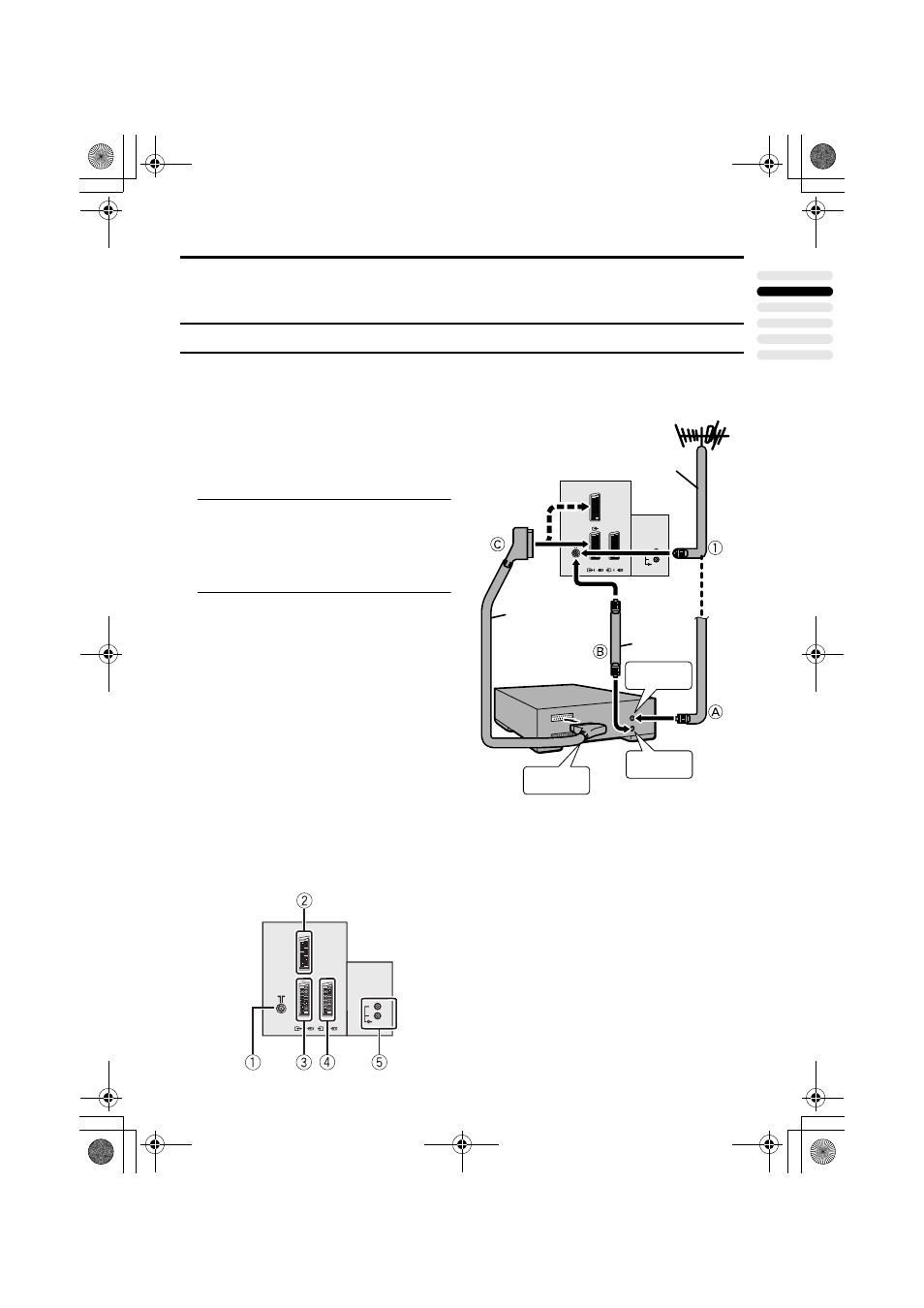

Podłączanie anteny i magnetowidu
• Przewody podłączeniowe nie wchodzą w skład zestawu.
• Dalsze informacje znajdziesz w instrukcjach obsługi podłączanych urządzeń.
„ Jeśli chcesz podłączyć
magnetowid, postępuj zgodnie
z punktami A A A A → B B B B → C C C C .
„ Jeśli nie chcesz podłączyć
magnetowidu, postępuj zgodnie
z punktem 1 1 1 1 .
Aby korzystać z funkcji T-V LINK, do
gniazda EXT-2 odbiornika TV musi być
podłączony magnetowid obsługujący funkcję
T-V LINK. Szczegółowe informacje na
temat funkcji T-V LINK znajdziesz
w punkcie „T-V LINK FUNKCJE” na str. 6.
• Możesz oglądać taśmy wideo bez
wykonywania czynności opisanych
w punkcie C. Szczegółowe informacje
znajdziesz w instrukcji obsługi magnetowidu.
• Instrukcje na temat podłączania innych
urządzeń zewnętrznych znajdziesz w punkcie
„Przygotowanie dodatkowe” na str. 39.
• Instrukcje na temat podłączania
głośników i wzmacniacza znajdziesz
w punkcie „Podłączanie głośników/
wzmacniacza” na str. 40.
• Jeśli podłączasz dekoder do magnetowidu
obsługującego funkcję T-V LINK, ustaw
funkcję DEKODER (EXT-2) na
ZAŁĄCZ (WŁĄCZ). Szczegółowe
informacje znajdziesz w punkcie
„Używanie funkcji DEKODER (EXT-2)”
na str. 38. W przeciwnym razie nie będzie
możliwe oglądanie kanałów kodowanych.
„ Panel tylny
1 Gniazdo antenowe (3)
2 Gniazdo EXT-1 (3, 25, 39)
3 Gniazdo EXT-2 (3, 6, 25, 39)
4 Gniazdo EXT-3 (25, 39)
5 Gniazdo AUDIO OUT (40)
EXT- 2
S
EXT- 3
S
R
AUDIO OUT
L
EXT- 1
Kabel
koncentryczny
75
21-stykowy
przewód
SCART
Tył telewizora
Kabel
koncentryczny
75
Gniazdo
AV IN/OUT
Wyjściowe
gniazdo
antenowe
Wejściowe
gniazdo
antenowe
Magnetowid
Antena
EXT- 2
S
EXT- 3
S
R
AUDIO OUT
L
EXT- 1
