További előkészületek
Külső készülékek csatlakoztatása

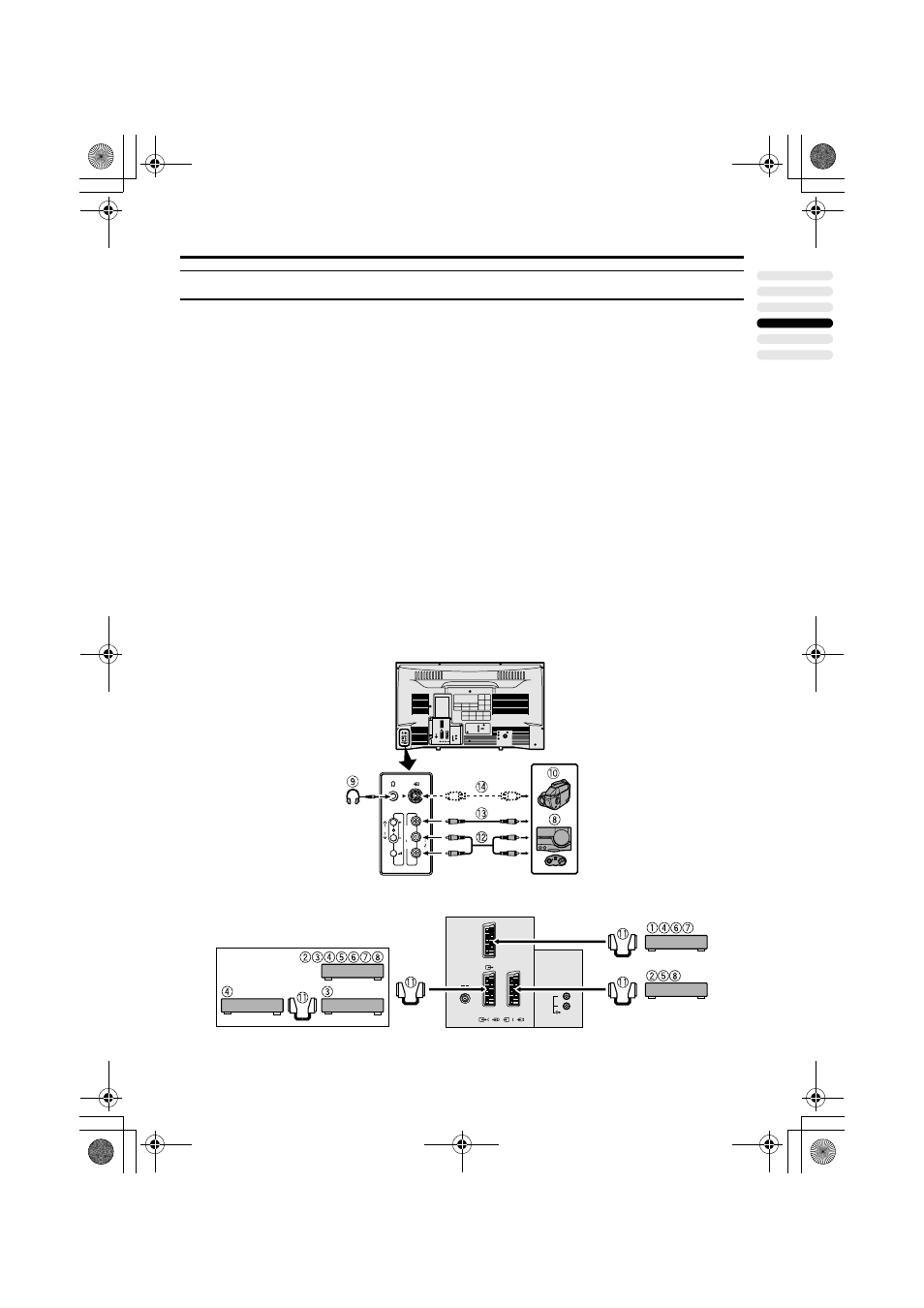

Csatlakoztassa a készülékeket a TV-hez az
alábbi kapcsolási rajz szerint.
Mielőtt bármit csatlakoztatna:
• Olvassa el a készülékek kezelési
utasítását. A készülékektől függően a
csatlakoztatási mód eltérő lehet az ábrától.
Továbbá a készülékek beállításai
változhatnak a csatlakozási módtól
függően a megfelelő működés biztosítása
érdekében.
• Kapcsoljon ki minden készüléket, a TV-t
is.
• A 46. oldalon található „Műszaki adatok”
c. tartalmazza a részletes adatokat az EXT
aljzatokról. Ha az alábbi kapcsolási rajzon
fel nem sorolt készüléket csatlakoztat, a
táblázatból keresse ki a legjobb EXT
aljzatot.
• Ne feledje, hogy csatlakozó kábelek
nincsenek mellékelve.
1
Videó (összetett jel)
2
Videó (összetett jel/S-VIDEO jel)
3
T-V LINK kompatibilis videó (összetett
jel/S-VIDEO jel)
4
Dekóder
5
DVD lejátszó (összetett jel/S-VIDEO jel)
6
DVD lejátszó (összetett jel/RGB jel)
7
TV játék (összetett jel/RGB jel)
8
TV játék (összetett jel/S-VIDEO jel)
9
Fejhallgató
0
Camcorder (összetett jel/S-VIDEO jel)
-
SCART kábel
=
Audio kábel
~
Videó kábel
!
S-VIDEO kábel
EXT-
2
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
R
L
S
P
E
X
T
4
EXT-
2
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
R
L
S
P
E
X
T
4
A TV háta
A TV háta
