39
Č
ESKY
AV-32/28X37SUE / LCT1332-001A-U / Czech
Další příprava

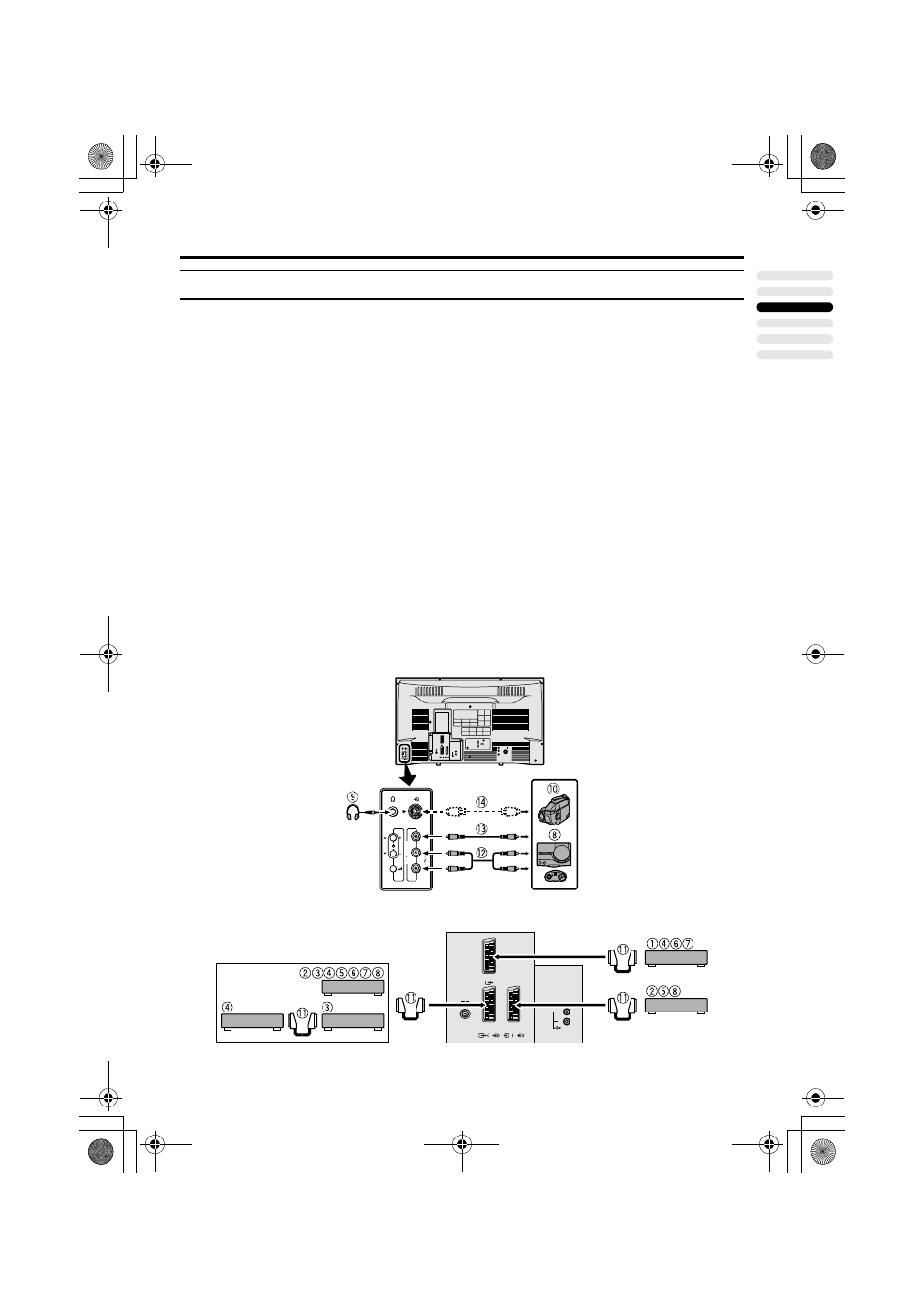

Připojení externích zařízení
Při připojování zařízení k televizoru
postupujte podle následujícího schématu
připojení.
Než začnete připojovat:
• Přečtěte si příručky dodávané
s příslušným zařízením. Metoda připojení
jednotlivých zařízení se může lišit
od připojení na tomto obrázku. Nastavení
zařízení se navíc může změnit podle
způsobu připojení, aby byla zajištěna
správná funkčnost.
• Vypněte všechna zařízení včetně
televizoru.
• “Specifikace” na straně 46 obsahují
informace o terminálech EXT. Pokud
připojujete zařízení, které není
v následujícím schématu připojení
uvedeno, vyberte si nejvhodnější terminál
EXT podle tabulky.
• Nezapomeňte, že s televizorem nejsou
dodávány připojovací kabely.
1
Videorekordér (složený signál)
2
Videorekordér (složený signál/signál S-
VIDEO)
3
Videorekordér kompatibilní s funkcemi T-
V LINK (složený signál/signál S-VIDEO)
4
Dekodér
5
Přehrávač DVD (složený signál/signál S-
VIDEO)
6
Přehrávač DVD (složený signál/signál
RGB)
7
Televizní hra (složený signál/signál
RGB)
8
Televizní hra (složený signál/signál S-
VIDEO)
9
Sluchátka
0
Videokamera (složený signál/signál S-
VIDEO)
-
Kabel SCART
=
Audio kabel
~
Video kabel
!
Kabel S-VIDEO
EXT-
2
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
R
L
S
P
E
X
T
4
EXT-
2
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
R
L
S
P
E
X
T
4
Zadní strana televizoru
Zadní strana televizoru
