Установка/Подключение
24
Подключение

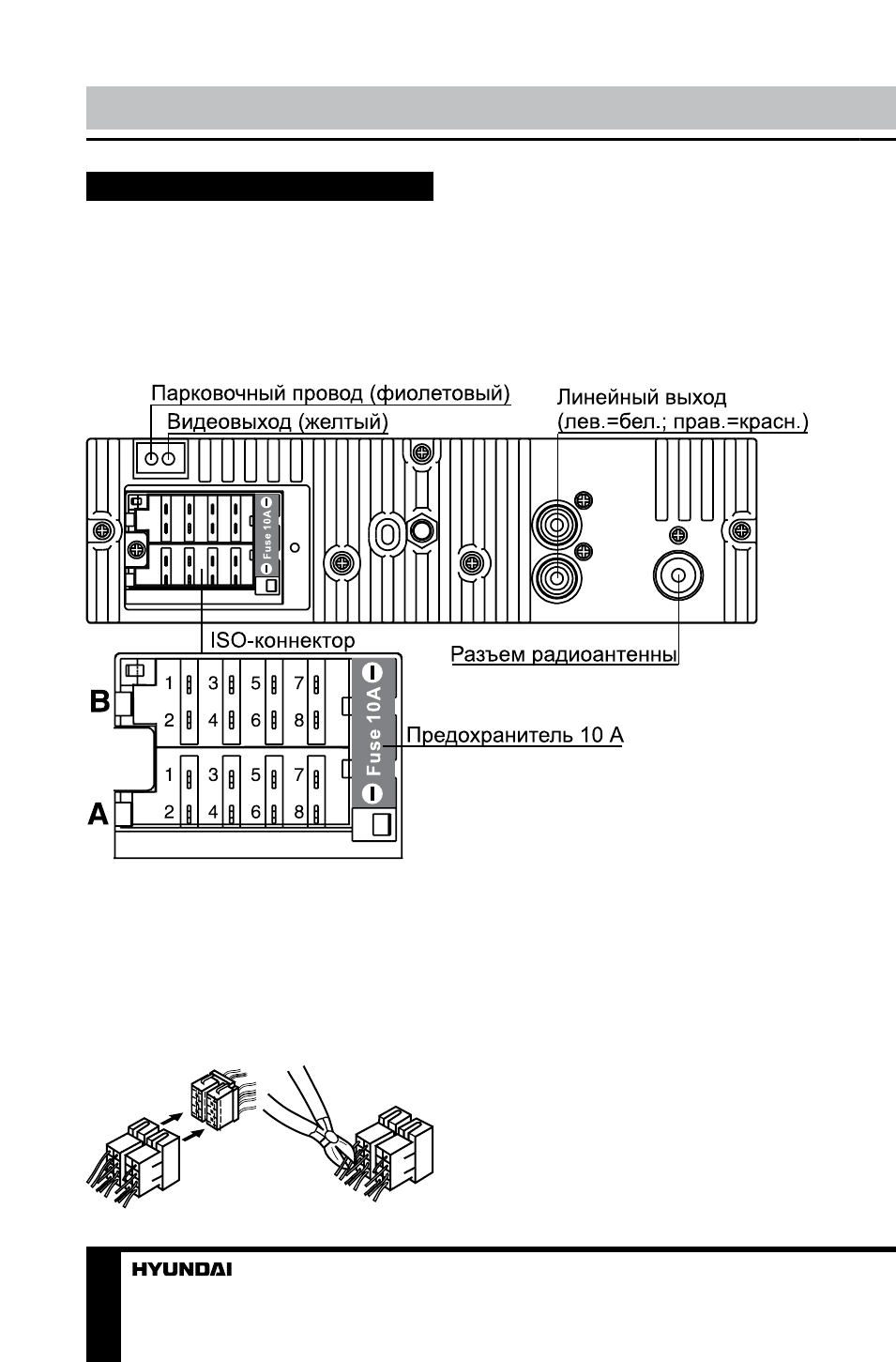

Схема электрических
соединений
• Независимо от размера
динамиков следует использовать
динамики с сопротивлением 4 Ом.
• Не допускайте короткого за-
мыкания проводов динамиков на
корпус головного устройства или
автомобиля.
Использование разъема
ISO
1. Если в Вашем автомобиле
есть разъем ISO, произведите под-
ключение, как показано на рисунке.
2. Для подключений без разъ-
емов ISO внимательно проверьте
все провода перед подключением,
неправильное подключение может
привести к повреждениям изделия.
Обрежьте разъем, подключите
цветные головки разъема к шнуру
питания батареи в соответствии с
приведенной таблицей.
