Установка/Подключение
22
3
2
1
182
53

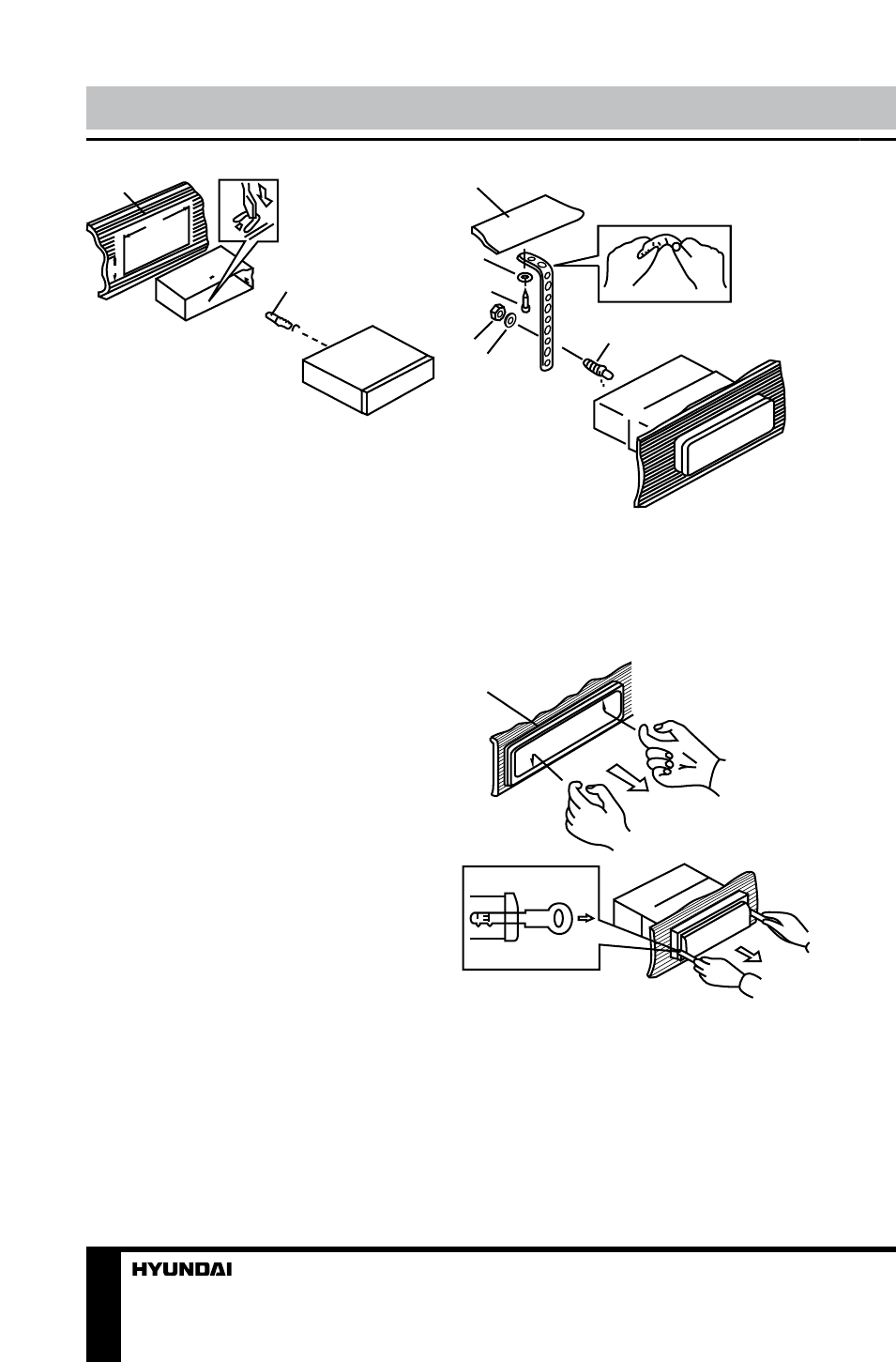

1. Установите монтажный кожух в
приборную панель автомобиля, убе-
дитесь, что он установлен правиль-
ной стороной и нет препятствий
(провода, элементы приборной
панели) для установки магнитолы.
2. После установки монтажно-
го кожуха в приборную панель
отогните на нем металлические
язычки, соответствующие толщине
приборной панели. Это позволит
закрепить кожух на месте.
3. Обязательно используйте
опорную планку для закрепления
задней стороны проигрывателя.
Определите место крепления и
установите ее согласно приведен-
ному рисунку. Планку можно со-
гнуть руками под нужным углом.
4. Подключите необходимые
провода и разъемы. Убедитесь в
правильности подключения.
5. Установите магнитолу в
монтажный кожух до фиксации
боковых защелок.
3
5
4
6
8
1
7
Снятие устройства
а – Декоративная рамка
б – Направление снятия рамки
в – Установка ключей съемников
B
б
а
1. Выключите магнитолу и сними-
те переднюю панель.
2. Вставьте пальцы в канавку на
передней стороне декоративной
рамки (рамка снимается с неболь-
шим усилием). Потяните рамку на
себя, чтобы снять ее.
3. Вставьте входящие в комплект
