Установка и замена компонентов 177
5
Высвободите мини- плату, вывернув крепежный винт.
6
Приподнимите плату и извлеките ее из разъема на системной плате.
Обратная установка мини-платы
ВНИМАНИЕ. Разъемы сконструированы так, чтобы обеспечить
правильность подсоединения. Если при установке чувствуется
сопротивление, проверьте разъемы на плате и на системной плате,
и измените направление установки платы.
ВНИМАНИЕ. Во избежание повреждения мини-платы никогда не
размещайте кабели под платой.
1
Вставьте разъем платы в разъем на системной плате под углом 45 градусов.
2
Вставьте другой конец платы в разъем на системной плате и вдавите эту
плату в разъем до щелчка.
3
Установите на место крепежный винт.
4
Подсоедините антенные кабели к мини-плате, убедившись в правильности
прокладки кабелей.
ПРИМЕЧАНИЕ. Более конкретную информацию по подсоединению
кабелей к соответствующим разъемам смотрите в документации,
прилагаемой к мини-плате.
5
Закрепите неиспользуемые антенные кабели в защитном майларовом хомуте.
6
Установите обратно крышку и затяните восемь невыпадающих винтов.

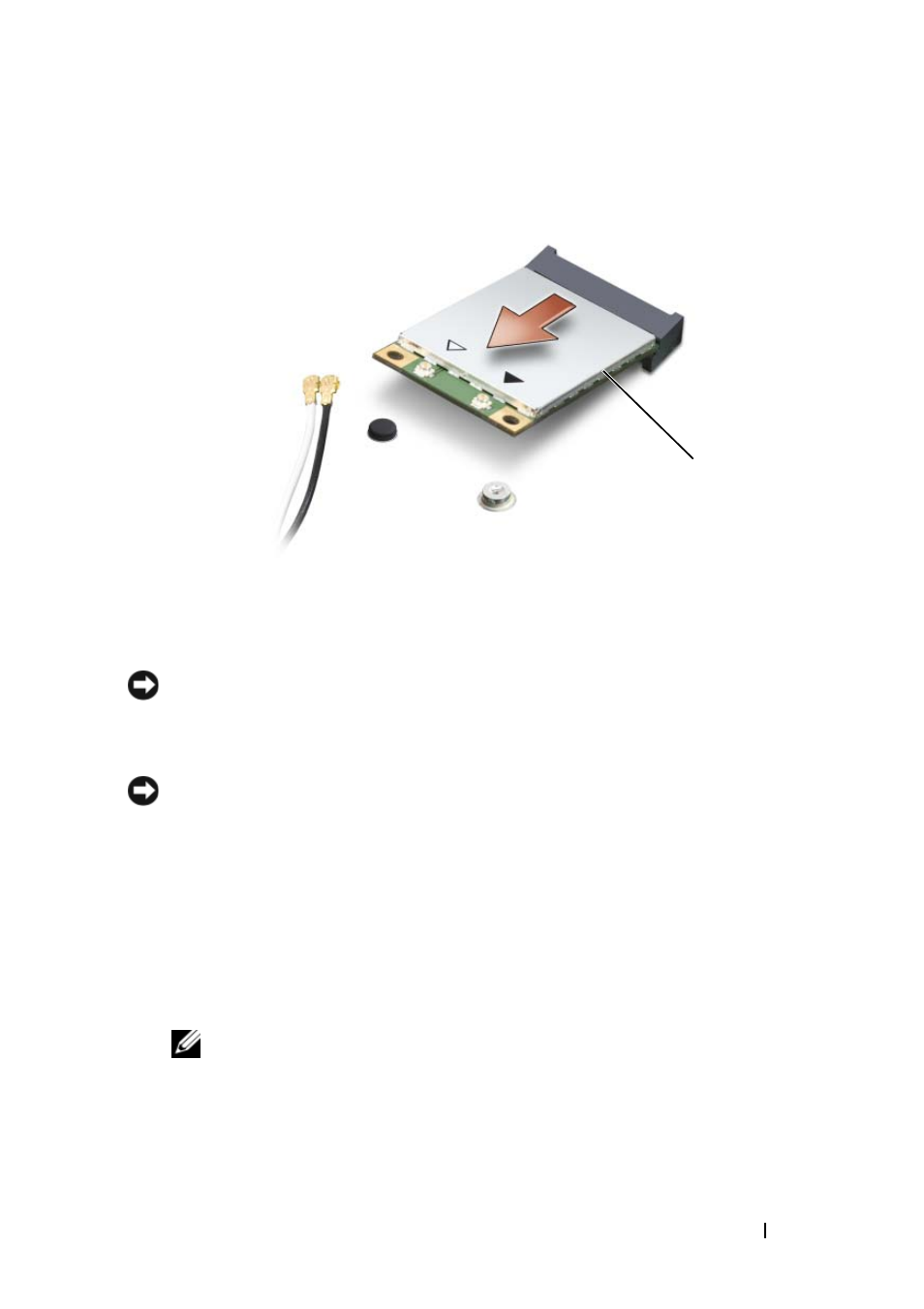

1
мини-плата
1
