8
Подготовка к использованию изделия
О данном изделии
l Данное изделие соответствует рекомендациям по электромагнитной совместимости (89/336/EEC, 92/31/
EEC) и рекомендациям по присвоению марки «CE» (93/68/EEC).
Границы диапазонов приемника в данном изделии соответствуют распределению диапа
зонов частот, принятому в странах Западной Европы, Азии, Среднего Востока, Африки и
Океании. При использовании приемника в других странах может наблюдаться неверный
прием радиостанций. Функция RDS работает только в тех странах, где радиостанции,
вещающие в диапазоне УКВ, передают сигналы службы RDS («Radio Data System» [Сис
тема радиоинформации]).
О данном руководстве пользователя
Данное изделие обладает целым рядом сложных функций, обеспечивающих превосходное
качество приема и функционирования. Все функции отличаются максимально возможной
простотой использования, однако управление многими из них требует специального разъяс
нения. Данное руководство пользователя предоставит вам всю необходимую информацию
для использования всех преимуществ, потенциально заложенных в многочисленных фун
кциях устройства, и обеспечит получение максимального удовольствия от прослушивания.
Перед началом использования изделия рекомендуется предварительно ознакомиться с опи
санием всех его функций, приведенном в данном руководстве. Особое внимание следует
уделить ознакомлению с разделом «Меры предосторожности», приведенном на странице 8,
а также с мерами предосторожности, содержащимися в других разделах руководства.
В этом руководстве описание использования всех функций приведено с использованием
органов управления передней панели устройства. Те же самые операции можно выпол
нять и при помощи пульта дистанционного управления. Кроме того, пульт дистанцион
ного управления имеет регулятор «ATT» [Ступенчатое изменение громкости], который
отсутствует не передней панели устройства.
Сброс установок микропроцессора
В перечисленных ниже случаях необходимо сбросить установки микропроцессора:
При пользовании устройством в первый раз после установки.
Если устройство не функционирует должным образом.
Если на дисплее появляются странные (неверные) сообщения.

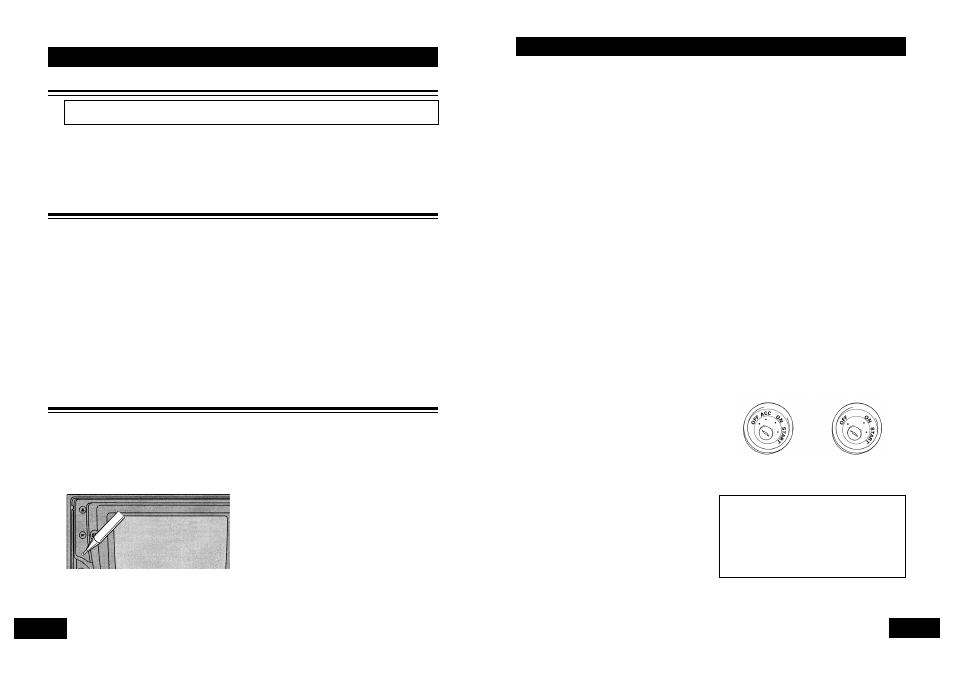

l Для сброса установок микропроцессора нажмите на панели управления при помощи шари
ковой ручки или любого другого предмета с тонким наконечником кнопку «RESET» [Сброс]
Замечание:
l После сброса установок микропроцессора передняя панель автоматически запирается.
l Не производите сброс установок микропроцессора, если в устройство неполностью вставлен диск или кас
сета.
65
Выполнение соединений
Замечания:
l Данное устройство предназначено для установки в
автомобилях с напряжением бортовой сети 12 В и за
мыканием отрицательного полюса батареи на массу.
Перед установкой устройства в автомобиль с жилым
кузовом для загородного отдыха, грузовой автомо
биль или автобус проверьте напряжение батареи.
l Для предотвращения короткого замыкания элект
ропроводки не забудьте снять с клеммы провод, со
единяющий отрицательный полюс батареи ( ) с мас
сой.
l Уточните в инструкции пользователя особенности
подключения усилителя мощности и других уст
ройств, а затем правильно выполните соединения.
l Закрепите соединения проводов специальными за
жимами или изоляционной лентой. Защитите соеди
нения изоляционной лентой там, где они могут со
прикасаться с металлическими деталями.
l Провода прокладывайте и закрепляйте в тех местах,
где они не будут соприкасаться с движущимися дета
лями, такими как детали механизма переключения
скоростей, ручного тормоза и направляющие для ус
тановки сидений. Не прокладывайте провода в мес
тах с повышенной температурой, таких как воздухо
выпускные отверстия системы обогрева салона. Если
изоляция проводов расплавится или прорвется, то
может возникнуть опасность замыкания проводов на
корпус автомобиля.
l Не пропускайте желтый провод через отверстие в
моторный отсек автомобиля для соединения его с
клеммой батареи. Это может привести к поврежде
нию изоляции провода и возникновению короткого
замыкания на корпус автомобиля с серьезными по
следствиями.
l Не укорачивайте провода. Это может повлиять на
работу цепи защиты.
l Не подавайте питание на какое либо устройство, уда
ляя изоляцию с провода, по которому подается пи
тание на данный аппарат, и подключаясь к этому про
воду. Такое подключение может привести к
превышению допустимой нагрузки по току для этого
провода и его перегреву.
l При замене предохранителя используйте предохра
нитель только того номинала, который указан для
данного устройства.
l В устройстве используется уникальная система BPTL,
поэтому при подключении громкоговорителей не
допускается соединять выводы громкоговорителей
непосредственно с массой, а также соединять отри
цательные полюса левого и правого громкоговори
телей общим проводом.
l С данным устройством можно использовать громко
говорители, рассчитанные на выходную мощность не
менее 45 Вт, и с сопротивлением (импедансом) от 4
до 8 Ом. Подключение громкоговорителей, рассчи
танных на другую мощность, или имеющих сопро
тивление, отличающееся от указанного в инструкции,
может привести к их повреждению, возгоранию или
появлению дыма.
l Когда включен источник сигнала данного изделия,
то по проводу с бело голубой изоляцией подается
выходной управляющий сигнал. Этот провод соеди
няется с пультом дистанционного управления систе
мой внешних усилителей мощности или с контактом
управления реле автомобильной антенны. (Макси
мальный ток 300 мА при напряжении постоянного
тока 12 В.) Если автомобиль оборудован антенной,
закрепленной на стекле, то этот провод соединяется
с контактом блока питания антенного усилителя.
l Если в состав системы входит внешний усилитель
мощности, то помните о том, что нельзя соединять
провод с сине белой изоляцией с клеммой питания
усилителя. Кроме того, нельзя соединять этот про
вод с клеммой питания автомобильной антенны. Та
кое подключение может вызвать чрезмерное потреб
ление тока и стать причиной неправильной работы
устройства.
l Для предотвращения короткого замыкания защи
щайте разъемы неподключенных проводов изоляци
онной лентой. Особое внимание следует уделять со
стоянию изоляции неиспользуемых проводов для
подключения громкоговорителей. Если провода не
будут изолированы, это может стать причиной ко
роткого замыкания.
l Для предотвращения неправильного подключения
входная часть разъема IP BUS имеет маркировку си
него цвета, а выходная черного. Следите за правиль
ностью соединений в соответствии с цветовыми обо
значениями.
l Если данное устройство устанавливается в автомоби
ле, замок зажигания которого не имеет положения
«вспомогательные приборы», то красный провод ус
тройства должен подключаться к контакту, связан
ному с положениями ключа «вкл.» и «выкл». В про
тивном случае, если вы оставите автомобиль на
несколько часов, аккумулятор может разрядиться.
l Цвет проводов, используемых с данным устрой
ством, может отличаться от цвета проводов того
же назначения, используемых с другими устрой
ствами. При подключении данного устройства к
другим изделиям следуйте инструкциям по уста
новке, прилагаемым к обоим изделиям, и соеди
няйте провода, имеющие одинаковое назначение.
Положение «ACC»
отсутствует
Положение «ACC»
[Вспомогательные приборы]
Рис. 1
