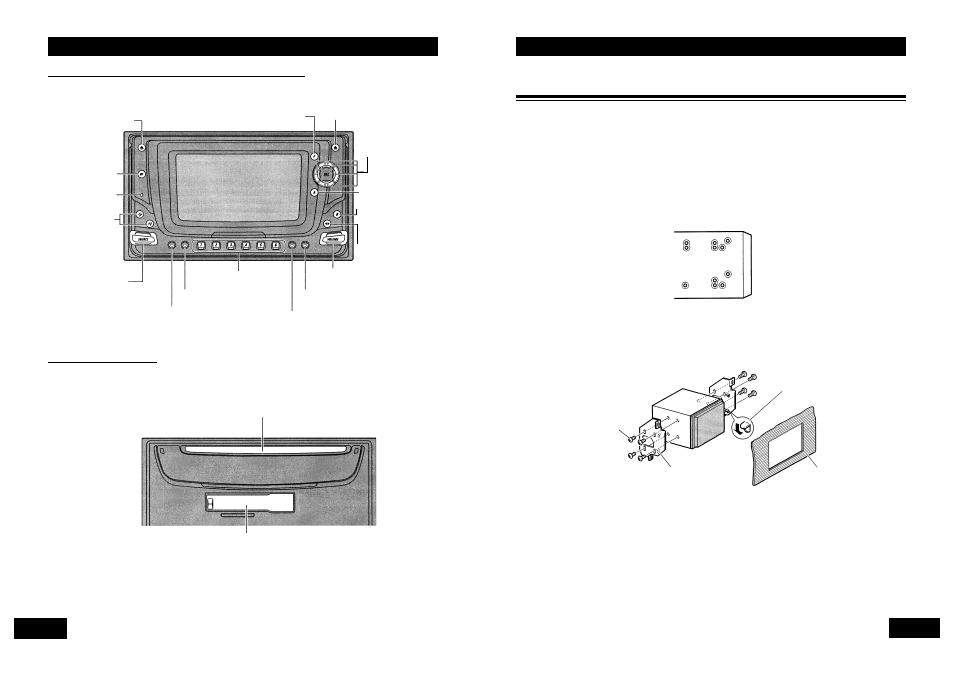

Назначение органов управления
Съемная передняя панель (закреплена на устройстве)
Кнопка
«D.FUNC»
Кнопка «RESET»
[Сброс]
Кнопки
«ANGLE» [Угол]
Кнопка «SOURCE»
[Источник]
Кнопка «TA» [Сообщения о
дорожном движении]
Кнопка «PTY»
[Тип программы]
Кнопка «DISPLAY» [Дисплей]
Кнопка «COLOR» [Цвет]
Кнопка «VOLUME» [Громкость]
Кнопка «BAND»
[Диапазон]
Кнопка «DSP» [Про
цессор цифровой
обработки сигнала]
Кнопка «AUDIO»
[Аудио]
Кнопки
▲/(/)/*
Кнопка «TAPE EJECT»
[Извлечение магнито
фонной кассеты]
Кнопка «FUNCTION»
[Функция]
Кнопки с номерами
каналов (с 1 по 6)
Кнопка «CD EJECT»
[Извлечение
компакт диска]
Передняя панель снята
Подробное описание процедуры отсоединения передней панели представлено на стра
нице 11.
Гнездо для установки компакт диска
Гнездо для установки магнитофонной кассеты
69
Установка с использованием отверстий,
просверленных в корпусе устройства
Крепление устройства к монтажному приспособлению заводского изготовления.
(Рис. 5) (Рис. 6)
Выберите положение, в котором совпадают отверстия в
корпусе устройства и деталей монтажного приспособле
ния, и прикрепите детали приспособления с обеих сторон
к устройству в 3 4 местах винтами. Можно использовать
либо соединительные винты (5x6 мм) либо винты с голов
кой с плоской поверхностью (5x6 мм), в зависимости от
вида отверстий в монтажном приспособлении.
Рис. 5
Винты
Используйте только винты,
прилагаемые к изделию
Загните скобки, положение
которых подходит к размеру
устройства
Монтажные приспособления
заводского изготовления
Лицевая поверхность прибор
ной панели или консоли
Рис. 6
