10
Основные операции по управлению устройством
Прослушивание музыки
Далее представлено описание предварительных операций, которые необходимо выпол
нить перед прослушиванием музыки.
Замечание:
l Установите в устройство диск. (См. стр. 13).
l Установите в устройство магнитофонную кассету. (См. стр. 15).
1. Выберите нужный источник (например, приемник).
n Панель управления
При каждом нажатии на верхнюю или нижнюю часть кнопки «SOURCE» [Источник]
происходит смена выбранного источника сигнала на входе в следующем порядке:
Встроенный проигрыватель компакт дисков
[ телевизор [ приемник [ проигрыватель
магнитофонных кассет [ многодисковый проигрыватель минидисков (MD) [ много
дисковый проигрыватель компакт дисков (CD) [ Внешнее устройство 1 [ Внешнее
устройство 2 [ «AUX» [Дополнительный] [ отключение источников
n Пульт дистанционного управления
При каждом нажатии на кнопку «SOURCE» [Источник] происходит смена выбранного
источника сигнала на входе в следующем порядке:
Встроенный проигрыватель компакт дисков
 телевизор  приемник  проигрыватель
магнитофонных кассет многодисковый проигрыватель минидисков (MD)  многодис
ковый проигрыватель компакт дисков (CD)  Внешнее устройство 1  Внешнее устрой
ство 2  «AUX» [Дополнительный]
Замечание:
l Под внешним устройством подразумевается изделие Pioneer (например, такое, которое появится в буду
щем), не совместимое с проигрывателем в качестве источника, но основные функции которого могут управ
ляться с данного устройства. Проигрыватель может управлять двумя внешними устройствами. Однако, не
зависимо от выбора устройства 1 или устройства 2, на дисплее отображается только сообщение «External»
[Внешнее]. Если к проигрывателю подключено два внешних устройства, то номера им автоматически при
сваиваются самим проигрывателем.
l Смена источника звука не произойдет в указанных ниже случаях:
если к этому устройству не подключено изделие, соответствующее каждому источнику;
если в этом устройстве отсутствует компакт диск;
если в этом устройстве отсутствует магнитофонная кассета;
если в многодисковом проигрывателе компакт дисков не установлен магазин с дисками;
если в многодисковом проигрывателе дисков MD отсутствует диск;
если «AUX» [Дополнительный вход] установлен в положение «OFF» [Выключено] (см. стр. 57).
l Если провод данного устройства, имеющий голубую с белым изоляцию, соединен с контактом реле управ
ления автомобильной антенной, то при включении источника данного изделия, антенна автоматически
выдвигается. Для того чтобы убрать антенну, необходимо выключить источник.

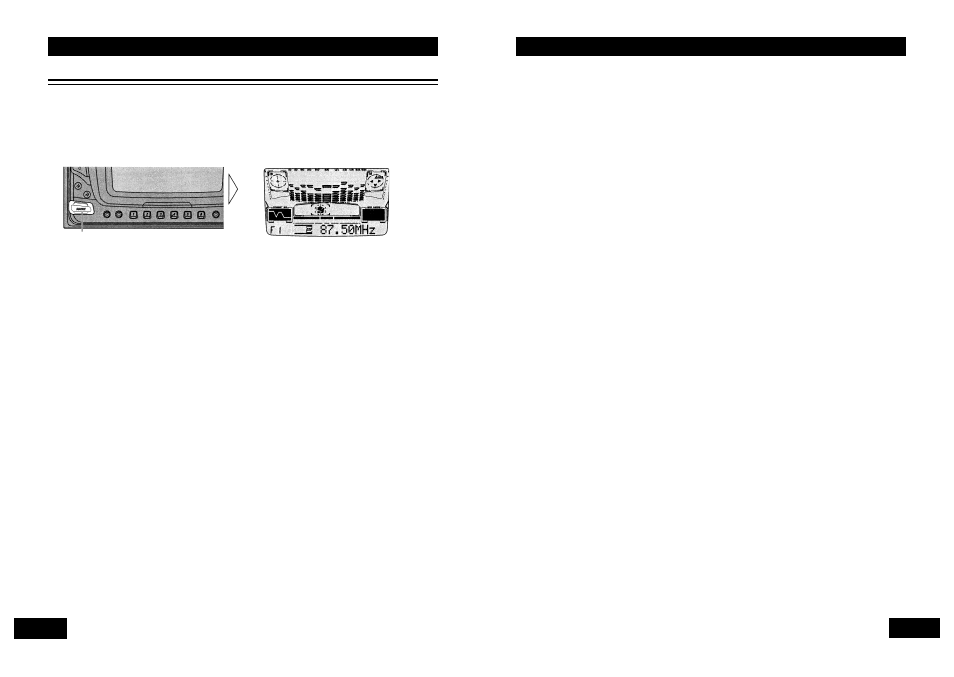

При каждом нажатии этой кнопки меняется источник звука...
63
Общие
Источник питания ....... 14,4 В постоянного тока
(допустимые пределы 10,8 15,1 В)
Система заземления ................. минус на массе
Максимальный ток потребления ............. 10,0 А
Габариты
(монтажные размеры)178 х 100 х 160 (ШхВхГ) мм
(передняя панель) .. 170 х 95 х 18 (ШхВхГ) мм
Масса ......................................................... 3,0 кг
Звук / процессор цифровой
обработки сигнала
Максимальная выходная мощность ....... 45 Вт 4
Непрерывная выходная мощность .......... 27 Вт 4
Импеданс нагрузки ............... 4 Ом (допустимые
пределы 4 8 Ом [2 Ом для 1 канала])
Максимальный выход предварительного усили
теля
Уровень/выходной импеданс ......... 2 В/1 кОм
Регулировка громкости ............ +10 дБ (100 Гц),
+7дБ (10 кГц)
(уровень: 30 дБ)
Эквалайзер (11 полосный
графический эквалайзер)
Частота ............. 40/80/100/160/250/500/800 Гц
1.2/2.5/4/8/12,5 кГц
Коэффициент усиления: .................. +/ 12 дБ
Фильтр верхних частот
Частота ........................................ 50/80/125 Гц
Крутизна АЧХ ........................... 12дБ/октава.
Выходной сигнал сабвуфера
Частота ........................................... 50/80/125 Гц
Крутизна АЧХ ............................. 18 дБ/ октава.
Коэффициент усиления ........................ +/ 6 дБ
Фаза ................. Нормальная / инвертированная
Проигрыватель компакт дисков
Система ....... Система звукового компакт диска
Используемые диски ................ Компакт диски
Формат сигнала Частота дискретизации: 44,1 кГц
Количество бит квантования: 16;
линейное квантование
Частотная характеристика ..... 5 20000 Гц ((1 дБ)
Отношение сигнал/шум ................ 94 дБ (1 кГц)
(сеть IEC A)
Динамический диапазон ............... 92 дБ (1 кГц)
Количество каналов ............................ 2 (стерео)
Проигрыватель магнитофонных кассет
Лента ................. компакт кассеты (С 30 С 90)
Скорость движения ленты .................. 4.8 см / с.
Время ускоренной перемотки
вперед / назад ................... Около 100 с. для С 60
Детонационные искажения ..... 0.09 % (WRMS)
Диапазон воспроизводимых частот ... Для ленты
типа «Metal» 30 19,000 Гц (+/ 3 дБ)
Разделение стереоканалов ........................ 50 дБ
Отношение сигнал / шум ...................................
Для ленты типа «Metal»: ..................................
С функцией шумоподавления
Dolby B NR: 67 дБ (сеть IEC A)
Без функции шумоподавления
Dolby B NR: 61 дБ (сеть IEC A)
Приемник УКВ диапазона (FM)
Диапазон частот .......................... 87,5 108 МГц
Рабочая чувствительность ...................... 10 дБф
(1,0 мкВ / 75 Ом, моно, сигнал/шум: 30 дБ)
Пороговая чувствительность по уровню 50 дБ ....
15 дБф (1,7 мкВ / 75 Ом, моно)
Отношение сигнал/шум ...... 70 дБ (сеть IEC A)
Искажения .................................................... 0,3%
(на уровне 65 дБф, 1 кГц, стерео)
Частотная характеристика . 30 15000 Гц ((3 дБ)
Разделение стереоканалов ........................ 40 дБ
(на уровне 65 дБф, 1 кГц)
Приемник СВ диапазона (MW)
Диапазон частот .............. 531 1,602 кГц (9 кГц)
Рабочая чувствительность ...................... 18 мкВ
(сигнал/шум: 20 дБ)
Избирательность ........................... 50 дБ ((9кГц)
Приемник ДВ диапазона (LW)
Диапазон частот ............................. 153 281 кГц
Рабочая чувствительность ...................... 30 мкВ
(сигнал/шум: 20 дБ)
Избирательность ........................... 50 дБ ((9кГц)
Замечание:
l Технические характеристики и конструкция могут
быть изменены без уведомления в целях улучшения
изделия.
Технические характеристики
