Pioneer FH-P6600R - Инструкция (Страница 6)

6
Пульт дистанционного управления и уход за ним
Пользование пультом дистанционного управления
Меры предосторожности:
l Не пользуйтесь данным устройством во время управления автомобилем, так как это может привести к до
рожному происшествию.
l Если возникла неотложная необходимость воспользоваться устройством во время управления автомоби
лем, внимательно следите за дорогой, чтобы избежать дорожно транспортного происшествия.
l В случае возникновения одной из перечисленных ниже ситуаций немедленно прекратите использование
устройства и обратитесь к дилеру, у которого оно приобреталось:
устройство стало выделять дым;
устройство стало выделять необычный запах;
в устройство попал посторонний предмет;
на устройство или внутрь его попала жидкость.
Если продолжить пользоваться устройством без предварительного устранения неисправностей, то это мо
жет привести к серьезной поломке аппарата, тяжелой аварии или пожару.
l Не оставляйте данное устройство внутри автомобиля в незакрепленном положении. При резкой остановке
автомобиля или во время выполнения поворота устройство может упасть на пол. Если устройство закатится
под педаль тормоза, оно может помешать водителю затормозить, став причиной аварии. Не забывайте зак
репить пульт ДУ на рулевом колесе.
l Не разбирайте данное устройство и не изменяйте его конструкцию. Подобные действия могут привести к
неисправности пульта ДУ.

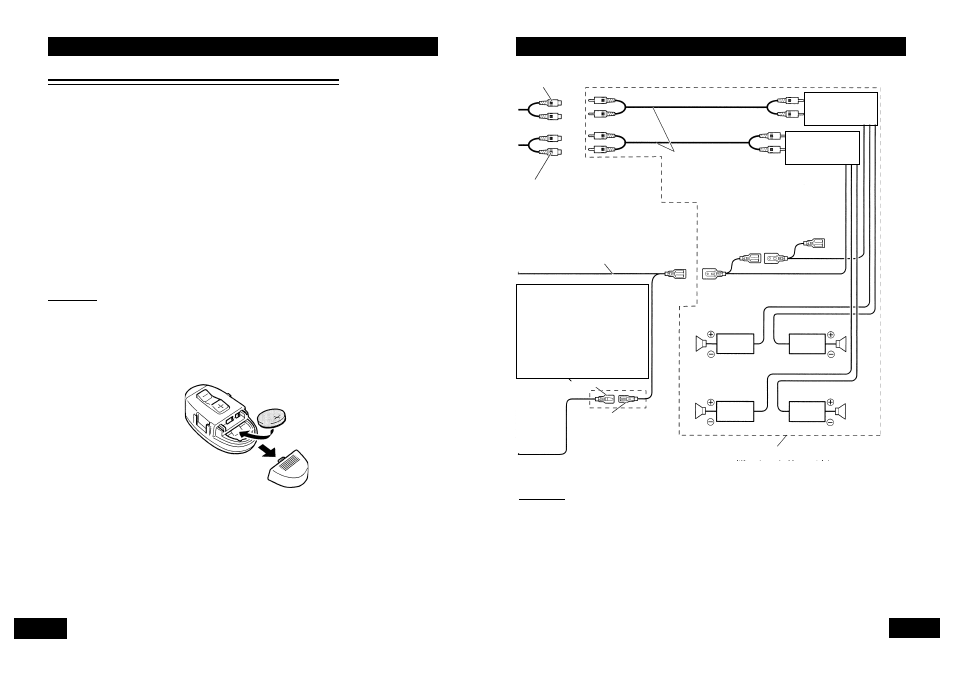

Батарейка
n Установка литиевой батарейки
l Снимите крышку в нижней части задней панели пульта ДУ и, соблюдая полярность,
установите батарейку.
67
Выход на передние
громкоговорители
Усилитель мощнос
ти (приобретается
отдельно)
Соединительные
кабели с разъемами
RCA (приобретаются
отдельно)
Выход сабвуфера или выход на
задние громкоговорители
Голубой с белым
К контакту управления системой усилителя
мощности. (Максимальный ток 300 мА, напря
жение постоянного тока 12 В)
Дистанционное управление сис
темой
Расположение и назначение кон
тактов данного разъема «ISO» зави
сит от типа транспортного средства.
Если клемма 5 предназначена для
подачи управляющего сигнала на
привод антенны, то соедините
между собой провода 6* и 7*. На
других типах транспортных средств
никогда не соединяйте провода 6*
и 7* между собой.
Передний
громкоговоритель Передний
громкоговоритель
Сабвуфер Сабвуфер
Сине белый (6*)
Сине белый (7*)
К клемме реле управления
приводом автоматической
антенны (максимальный ток
300 мА, постоянное напря
жение 12 В).
Выполните эти соединения если используется
дополнительный усилитель мощности
(приобретается отдельно).
Провода громкоговорителей
Белый
: Передний левый +
Белый с черным :Передний левый
Серый : Передний правый +
Серый с черным : Передний правый
Зеленый : Задний левый +
Зеленый с черным : Задний левый
Фиолетовый : Задний правый +
Фиолетовый с черным : Задний правый
Усилитель мощнос
ти (приобретается
отдельно)
Рис. 2
