8
Ru
Глава 3:
Подключение

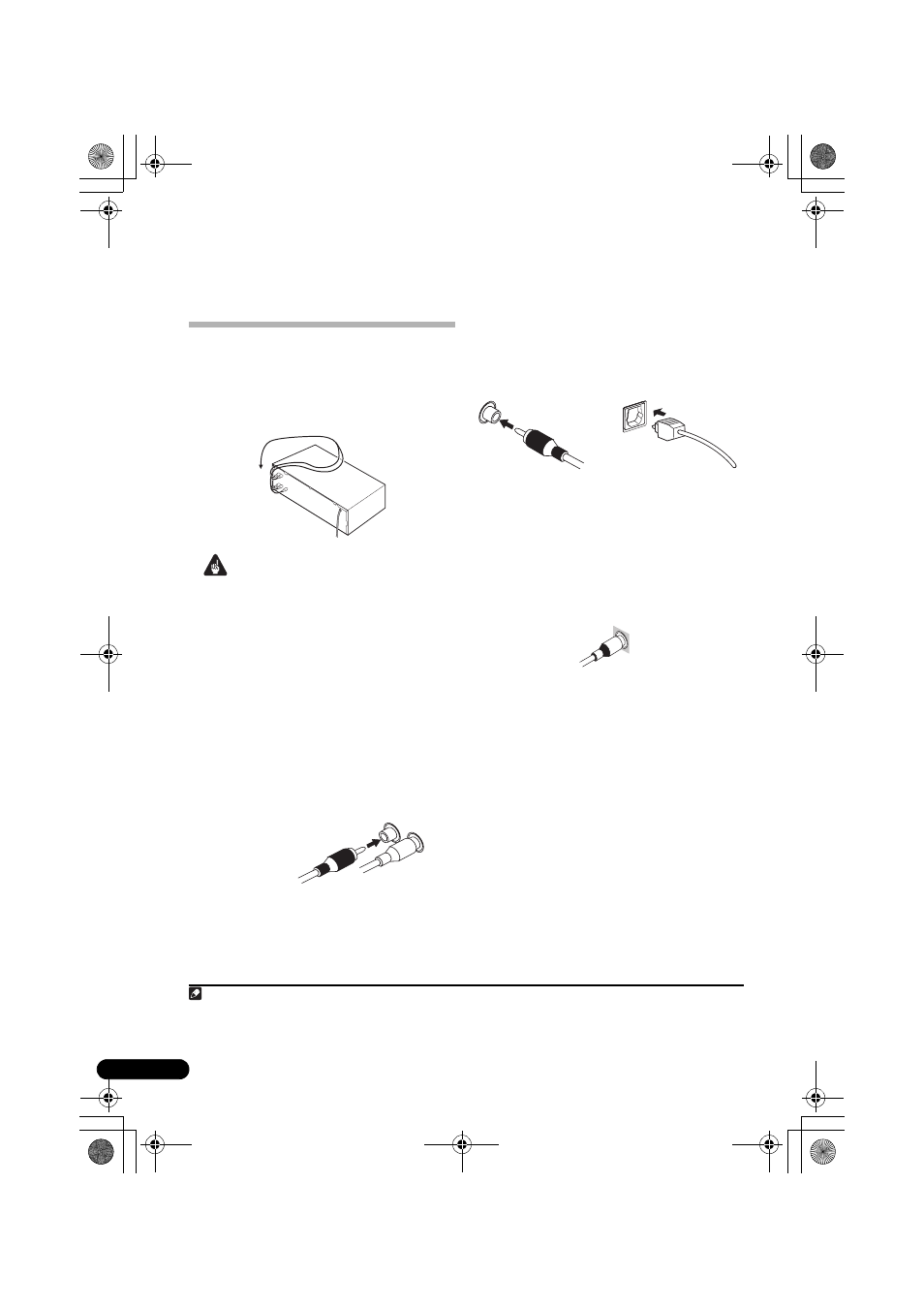

Подсоединение кабелей
Не перегибайте кабели поверх устройства (как
показано на рисунке). В противном случае
магнитное поле, генерируемое
трансформаторами этого устройства, может
вызвать помехи в громкоговорителях.
Внимание
• Перед выполнением или изменением схем
подключения обязательно отсоедините
кабель питания от электророзетки.
• Перед отсоединением кабеля питания
переключите питание в режим ожидания.
Аналоговые аудиокабели
Для подключения аналоговых
аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти
кабели имеют стандартную красную и белую
маркировку, и необходимо подключить
красные штекеры к разъемам R (правый), а
белые – к разъемам L (левый).
Цифровые аудиокабели
Для подключения к данному ресиверу
цифровых компонентов следует использовать
имеющиеся в продаже коаксиальные цифровые
аудиокабели или оптические кабели.
1
Стандартные видеокабели RCA
Эти кабели являются наиболее
распространенным типом видеокабелей, и их
следует использовать для подключения к
разъемам композитного видео. Их штекеры, в
отличие от аудиокабелей, имеют желтую
маркировку.
Аналоговые аудиокабели
Правый (красный)
Левый (белый)
Примечание
1 • Аккуратно выполняйте подключение оптического кабеля, старайтесь не повредить защитную шторку оптического
разъема.
•
Обеспечьте для оптического кабеля свободно свисающую петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно использовать стандартный видеокабель RCA.
Коаксиальный цифровой
аудиокабель
Оптический кабель
Стандартные видеокабели RCA
