Подключение
громкоговорителей

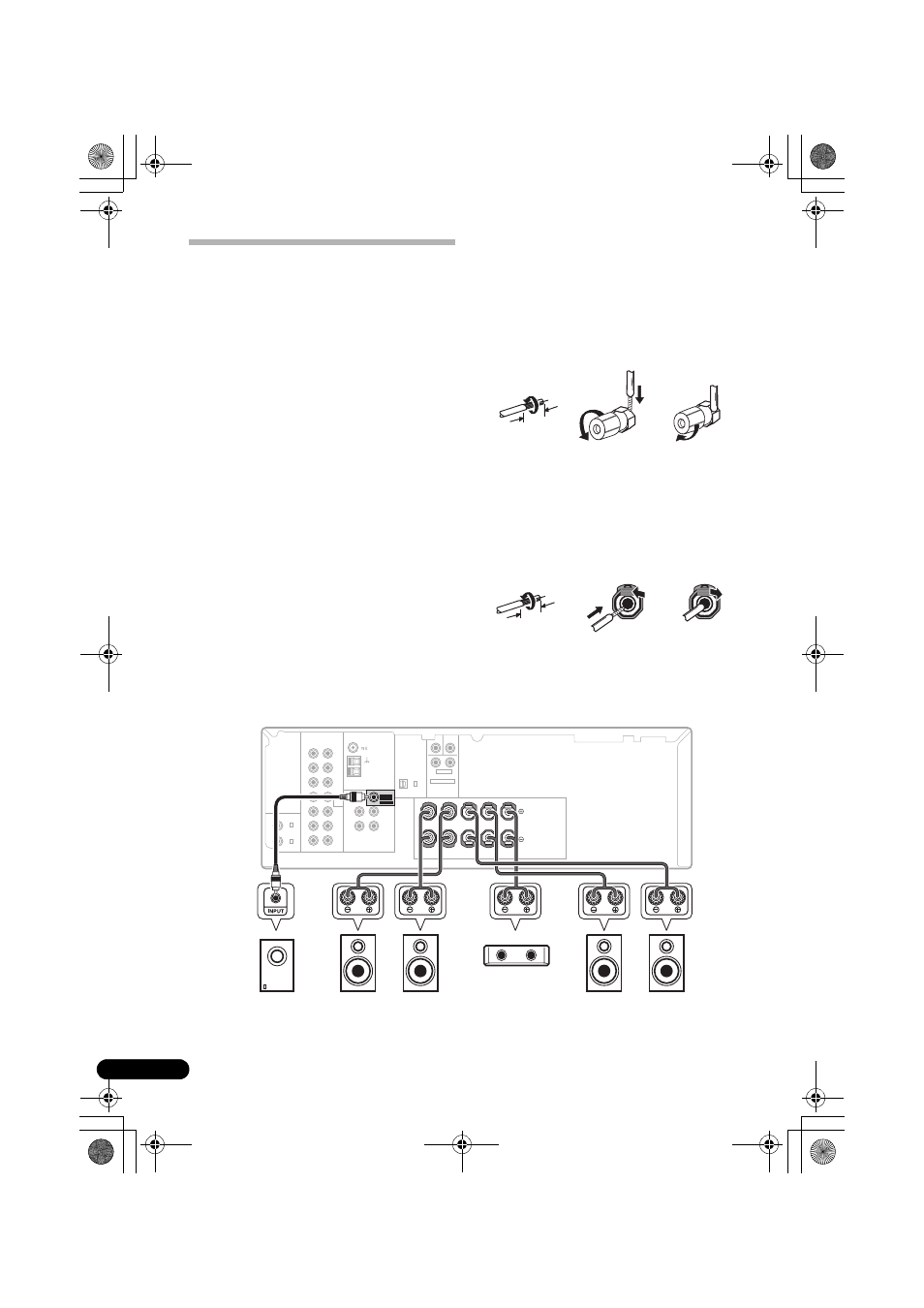

Полная установка шести громкоговорителей
(включая низкочастотный громкоговоритель)
показана ниже, но для каждого помещения план
установки будет отличаться. Подключите
имеющиеся громкоговорители, как показано
ниже. Ресивер может работать с двумя стерео
громкоговорителями (передние
громкоговорители на рисунке), тем не менее,
рекомендуется использовать по крайней мере
три, а полный комплект обеспечивает
наилучшее объемное звучание. Если
низкочастотный громкоговоритель не используется
рекомендуется выбрать для параметра настройки
передних громкоговорителей (см. Настройка
громкоговорителей на стр. 30) LARGE
(
Большой).
Убедитесь, что правый громкоговоритель
подключен к правому разъему, а левый
громкоговоритель – к левому. Также убедитесь, что
положительный и отрицательный (+/–) разъемы
ресивера совпадают с соответствующими разъемами
громкоговорителей. Можно использовать
громкоговорители с номинальным сопротивлением
от 6
Ω до 16 Ω (если предполагается использование
громкоговорителей с сопротивлением менее 8
Ω, см.
раздел Изменение сопротивления
громкоговорителей на стр. 40).
Подключайте устройство к сети переменного
тока только после завершения всех
соединений.
Оголенные концы провода
Зажимы передних громкоговорителей:
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта и вставьте
оголенный провод.
3
Зажмите контакт.
Зажимы центрального громкоговорителя и
громкоговорителей объемного звучания:
1
Скрутите оголенные жилы провода.
2
Откройте защитные выступы и
вставьте оголенный провод.
3
Отпустите защитные выступы.
1
2
3
10 мм
1
2
3
10 мм
R
L
IN
CD
IN
OUT
DVD / BD
TV
/ SAT
FRONT
DVD5.1
CH INPUT
IN
IN
DVR
/ VCR
DVR
/ VCR IN
TV
/ SAT IN
DVD
/ BD IN
AM
LOOP
DIGITAL IN
CEN-
TER
SUB
WOOFER
SURROUND
DVD 5.1CH INPUT
R
L
OPT
FM UNBAL
ANTENNA
DVR
/ VCR OUT
MONITOR
OUT
AUDIO
VIDEO
IN
OUT
COAX
(DVD / BD)
CD-R
/ TAPE
/ MD
(ASSIGNABLE)
1
(CD)
1
COAX
(DVR/ VCR)
2
DIGITAL IN
(ASSIGNABLE)
R
FRONT
SURROUND
CENTER
R
L
L
S
P
E
A
K
E
R
S
SUB
WOOFER
PREOUT
SW
L
R
C
LS
RS
Активный
низкочастотный
громкоговоритель
Передние
громкоговорители
Центральный
громкоговоритель
Громкоговоритель
объемного звучания
