12
Ru
Windows Media и логотип Windows являются
торговыми марками или зарегистрированными
торговыми марками корпорации Microsoft в
США и/или других странах.

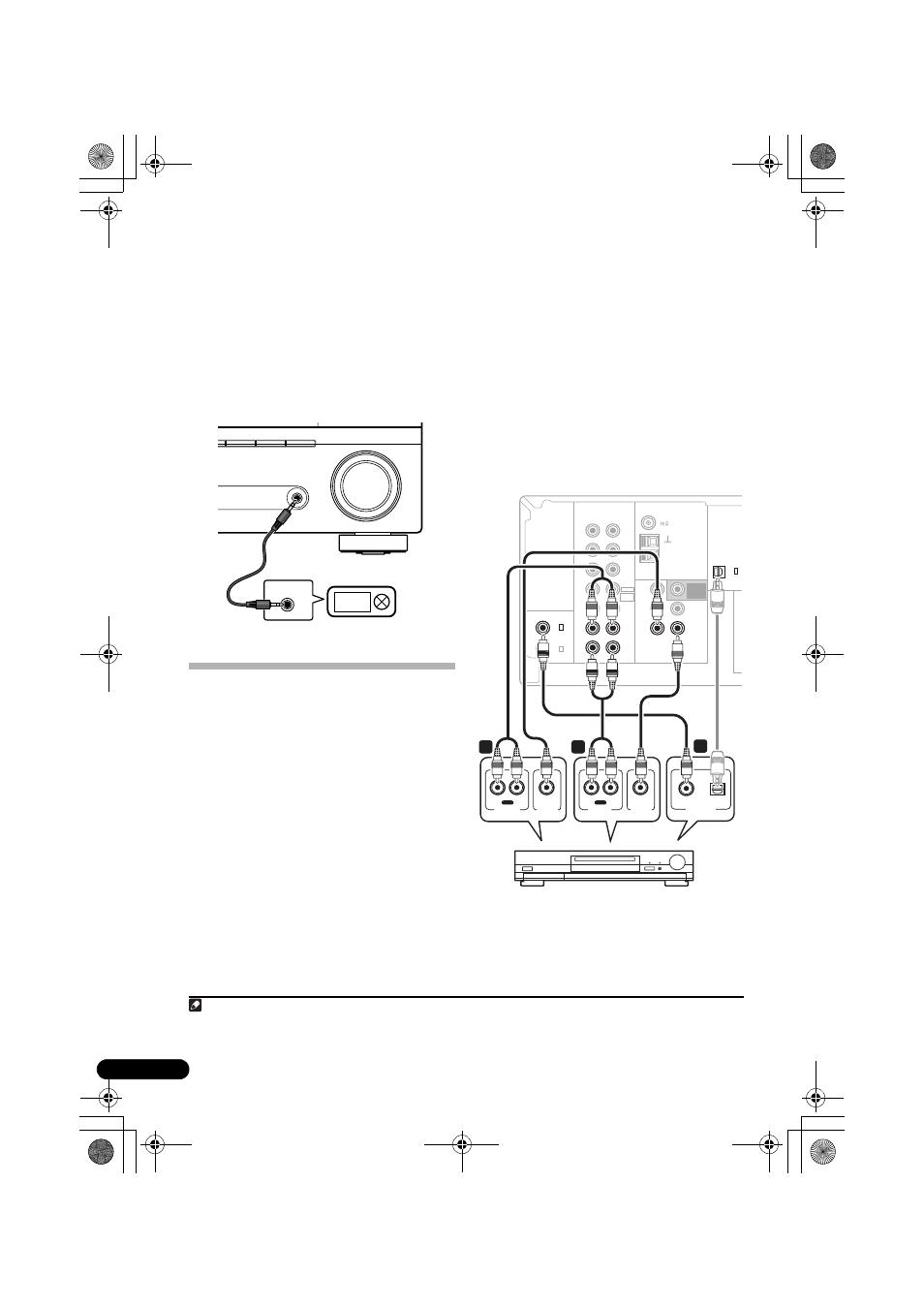

Подключение к мини-гнезду аудио на
передней панели
Подключение к аудио гнездам передней панели
осуществляется при помощи разъема
PORTABLE. Используйте кабель с
миниатюрным стерео разъемом для
подключения цифрового аудио плеера и т.д.
Подключение других
видеокомпонентов
Данный ресивер имеет аудио и видео входы и
выходы, пригодные для подключения
аналоговых или цифровых видео рекордеров/
магнитофонов, включая рекордеры/
магнитофоны VCR и HDD/DVD.
1
Соедините аудио/видеовыходы
рекордера соответственно со входами
DVR/VCR AUDIO
и VIDEO данного
ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
2
Соедините аудио/видеовходы
рекордера соответственно со выходами
DVR/VCR AUDIO
и VIDEO данного
ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
3
Если используемый видеокомпонент
оборудован цифровым аудиовыходом,
соедините его с цифровым аудиовходом
этого ресивера.
Ниже показан пример подключения рекордера/
видеомагнитофона ко входу DIGITAL COAX 2
(DVR/VCR).
1
MASTER
VOLUME
AM
PORTABLE
PORTABLE
SLEEP
AUDIO OUT
Цифровой аудиоплеер, пр.
Примечание
1
Если на используемом видеокомпоненте имеется только оптический цифровой выход, его можно соединить с
оптическим входом ресивера с помощью оптического кабеля. При настройке ресивера следует назначить для
ресивера оптический вход, к которому подключен компонент (см. раздел Меню назначения входов на стр. 32).
R
L
IN
CD
IN
OUT
DVD / BD
TV
/ SAT
FRONT
DVD5.1
CH INPUT
IN
IN
DVR
/ VCR
DVR
/ VCR IN
TV
/ SAT IN
DVD
/ BD IN
AM
LOOP
DIGITAL IN
OPT
FM UNBAL
ANTENNA
DVR
/ VCR OUT
MONITOR
OUT
AUDIO
VIDEO
IN
OUT
COAX
(DVD / BD)
CD-R
/ TAPE
/ MD
(ASSIGNABLE)
S
P
E
A
K
E
R
S
SUB
WOOFER
PREOUT
1
(CD)
1
COAX
(DVR/ VCR)
2
DIGITAL IN
(ASSIGNABLE)
R
L
VIDEO IN
AUDIO IN
IN
R
L
AUDIO OUT
PLAY
OUT
VIDEO OUT
REC
3
2
1
DIGITAL OUT
OPTICAL
COAXIAL
Этот ресивер
DVR, VCR, проигрыватель
LD и т.д.
