10
Ru

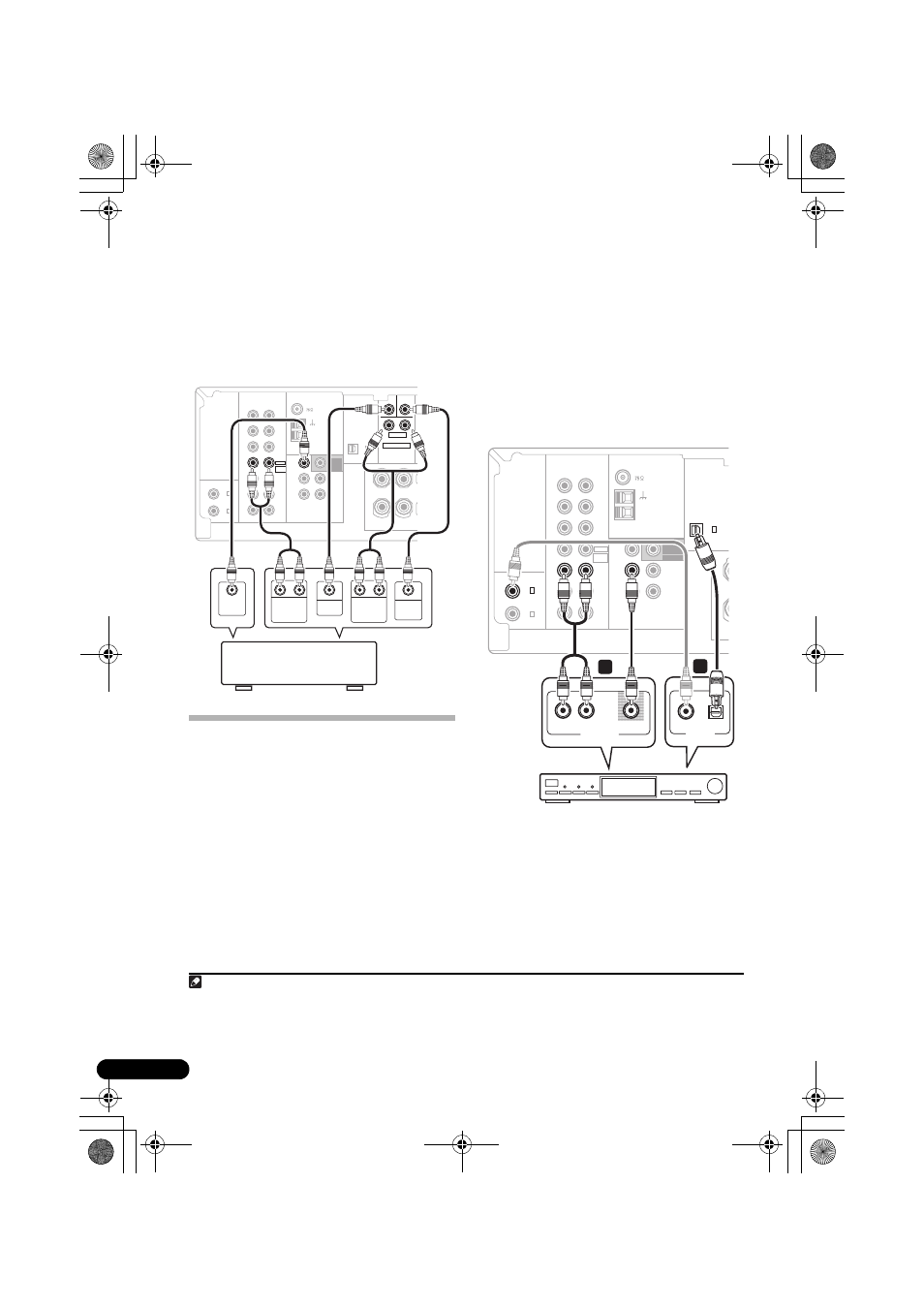

Подключение многоканальных
аналоговых выходов
Для воспроизведения стандартов DVD Audio и
SACD используемый проигрыватель DVD
может иметь 5.1-канальные аналоговые
выходы. В этом случае их можно подключить к
многоканальным входам ресивера, как
показано на рисунке справа.
1
Подключение спутникового
ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также
цифровые радио ресиверы являются
примерами так называемых «приставок».
1
Соедините аудио/видеовыходы
приставки со входами TV/SAT AUDIO и
VIDEO
этого ресивера.
2
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
2
Если используемая приставка
оборудована цифровым выходом,
соедините его с цифровым аудиовходом
этого ресивера.
В примере показано оптическое подключение
ко входу DIGITAL OPT 1 (CD).
3
Примечание
1
Многоканальный вход можно использовать, только если выбран режим DVD 5.1 ch (см. стр. 29).
R
L
IN
CD
IN
OUT
DVD / BD
TV
/ SAT
FRONT
DVD5.1
CH INPUT
IN
IN
DVR
/ VCR
DVR
/ VCR IN
TV
/ SAT IN
DVD
/ BD IN
AM
LOOP
DIGITAL IN
CEN-
TER
SUB
WOOFER
SURROUND
DVD 5.1CH INPUT
R
L
OPT
R
FRONT
R
L
FM UNBAL
ANTENNA
DVR
/ VCR OUT
MONITOR
OUT
AUDIO
VIDEO
IN
OUT
COAX
(DVD / BD)
CD-R
/ TAPE
/ MD
(ASSIGNABLE)
S
P
E
A
K
E
R
S
SUB
WOOFER
PREOUT
1
(CD)
1
COAX
(DVR/ VCR)
2
DIGITAL IN
(ASSIGNABLE)
CENTER
OUTPUT
SUB-
WOOFER
OUTPUT
VIDEO
OUTPUT
SURROUND
OUTPUT
R
L
FRONT
OUTPUT
R
L
Этот ресивер
DVD/многоканальный
декодер с многоканальными
аналоговыми выходами.
2
Если ко входам TV/SAT уже подключен телевизор, просто выберите другой вход. Однако необходимо запомнить, к
какому входу подключена приставка.
3
В этом случае нужно указать ресиверу, к какому цифровому входу подключена приставка (см. Меню назначения входов
на стр. 32).
R
L
IN
CD
IN
OUT
DVD / BD
TV
/ SAT
FRONT
DVD5.1
CH INPUT
IN
IN
DVR
/ VCR
DVR
/ VCR IN
TV
/ SAT IN
DVD
/ BD IN
AM
LOOP
DIGITAL IN
OPT
R
FM UNBAL
ANTENNA
DVR
/ VCR OUT
MONITOR
OUT
AUDIO
VIDEO
IN
OUT
COAX
(DVD / BD)
CD-R
/ TAPE
/ MD
(ASSIGNABLE)
S
P
E
A
K
E
R
S
SUB
WOOFER
PREOUT
1
(CD)
1
COAX
(DVR/ VCR)
2
DIGITAL IN
(ASSIGNABLE)
DIGITAL OUT
AUDIO/VIDEO OUT
VIDEO
AUDIO
R
L
OPTICAL
COAXIAL
2
1
Этот ресивер
STB (приставка)
