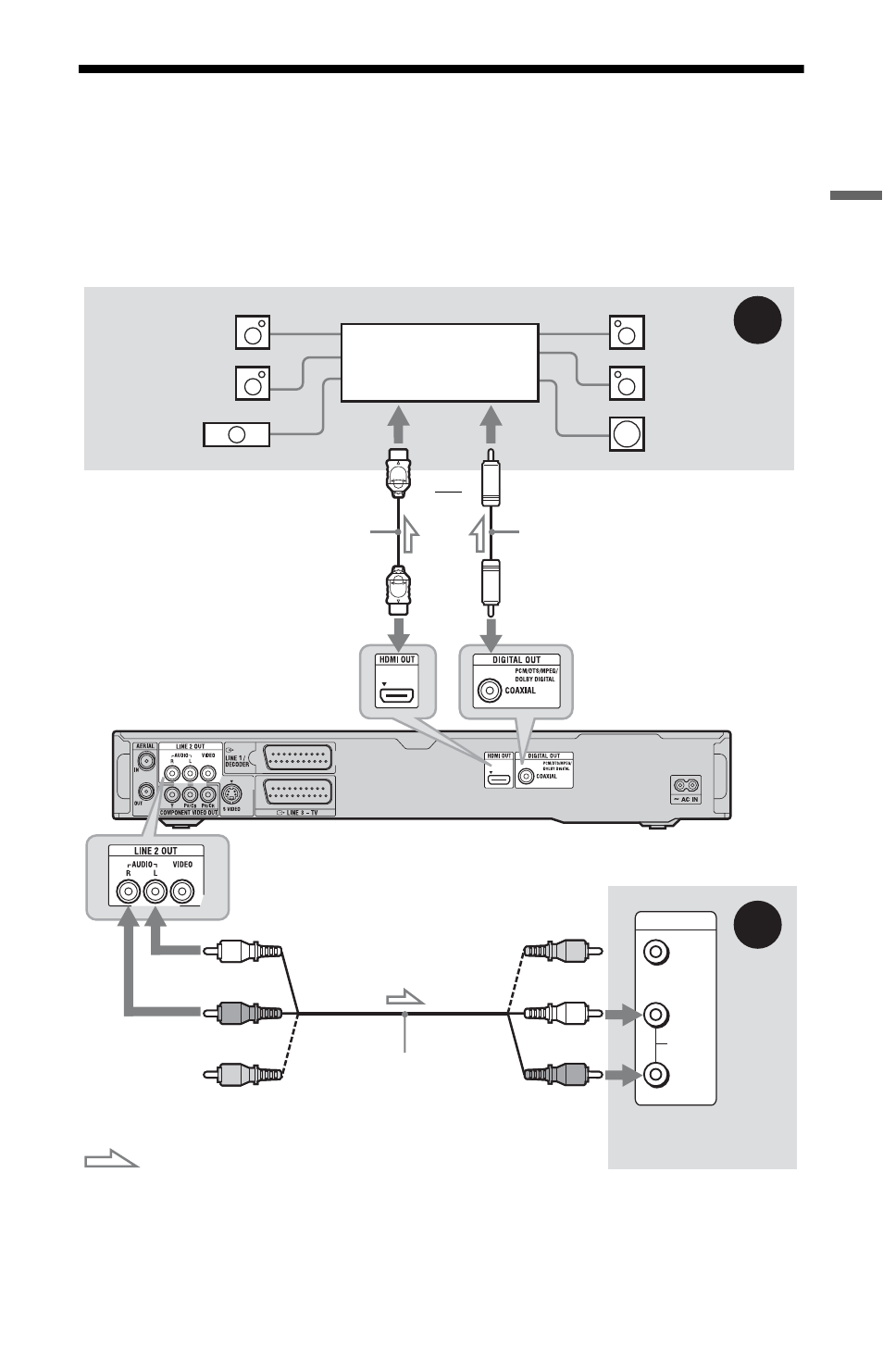

Шаг 3: Подсоединение аудиошнуров/
шнура HDMI
Выберите одну из следующих конфигураций, A или B, в соответствии с
входным гнездом на Вашем телевизионном мониторе, проекторе или
аудиокомпоненте таком, как аудио/видео усилитель (приемнике). Это даст Вам
возможность слушать звук.
* Желтый штекер используется для видеосигналов (стр. 17).
VIDEO
AUDIO
INPUT
L
R
A
B
Аудиокомпонент с
декодером
(белый)
Телевизор, проектор
или аудиокомпонент
Аудио/видео шнур
(не прилагается)
: Поток сигналов
Коаксиальный цифровой шнур
(не прилагается)
к гнезду DIGITAL OUT (COAXIAL)
к гнезду LINE 2 OUT (R-AUDIO-L)
Задний (Л)
DVD-рекордер
(красный)
(желтый)*
(желтый)
(белый)
(красный)
[Громкоговорители]
Передний (Л)
[Громкоговорители]
к коаксиальному/HDMI цифровому
входу
Задний (П)
Передний (П)
Сверхнизко-
частотный
громкоговоритель
Центральный
Шнур HDMI
(не прилагается)
к гнезду HDMI OUT
или
,Продолжение следует
