Шаг 2: Подсоединение видеошнуров/
шнура HDMI

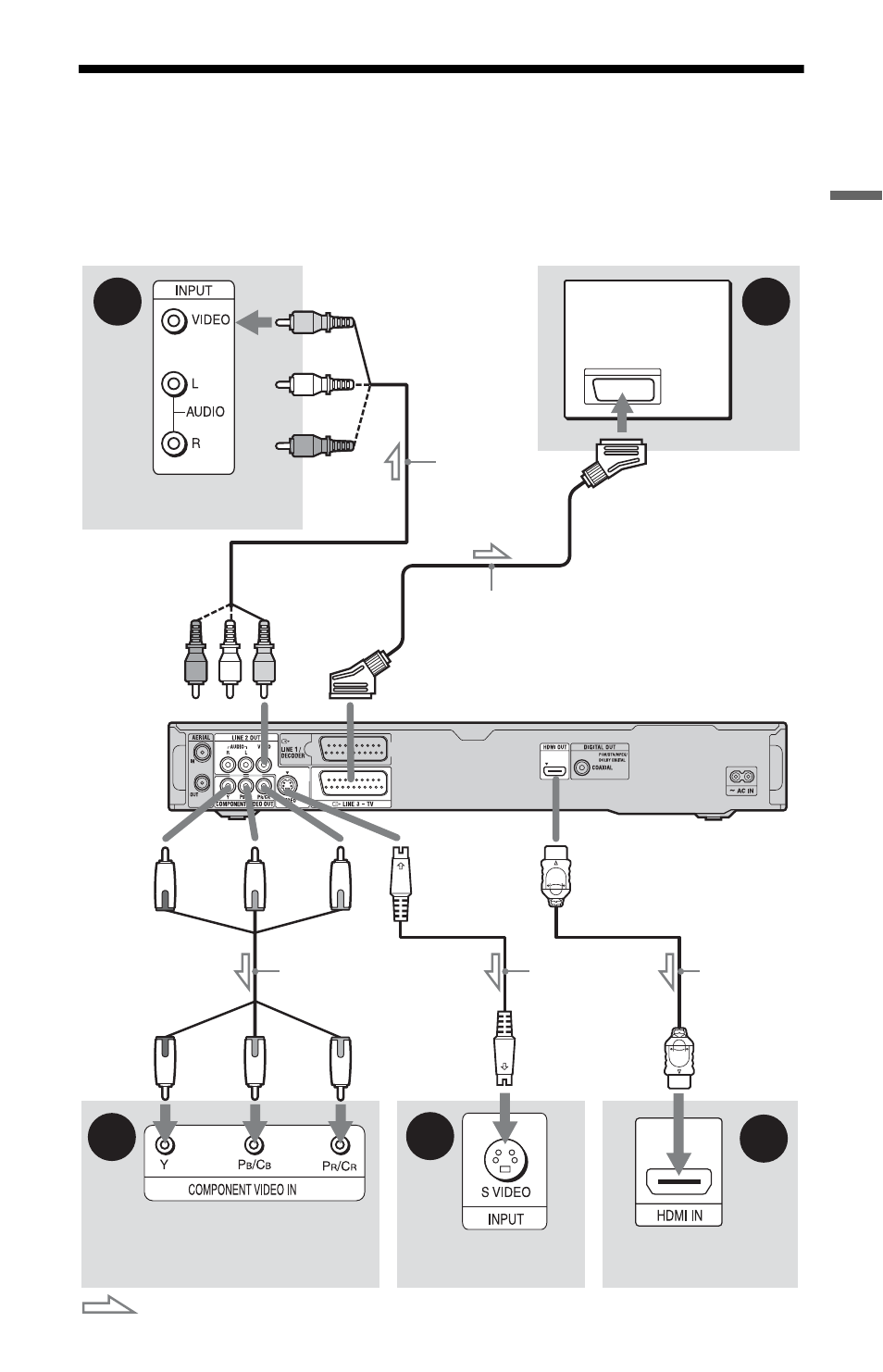

Выберите одну из следующих конфигураций, A – E, в соответствии с входным
гнездом на Вашем телевизионном мониторе, проекторе или аудиокомпоненте
таком, как аудио/видео усилителе (приемнике). Это даст Вам возможность
просматривать изображения.
D
B
E
C
A
Аудио/видео шнур
(не прилагается)
Компонентный
видеошнур (не
прилагается)
(желтый)
Телевизор, проектор или
аудиокомпонент
Телевизор, проектор
или аудиокомпонент
(зеленый)
Шнур S-video
(не прилагается)
Телевизор, проектор
или аудиокомпонент
(крас-
ный)
(синий)
: Поток сигналов
к гнезду
COMPONENT
VIDEO OUT
к гнезду LINE
2 OUT
(S VIDEO)
к гнезду LINE 2
OUT (VIDEO)
Шнур SCART (не прилагается)
к гнезду T LINE 3 – TV
DVD-рекордер
Телевизор
Шнур HDMI
(не
прилагается)
Телевизор, проектор
или аудиокомпонент
к гнезду HDMI OUT
(зеленый)
(крас-
ный)
(синий)
,Продолжение следует
