JAGUAR JB-009 © Saturn Marketing Ltd. 5
• Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля,
убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомо-
биля с работающим двигателем, нажав кнопку брелка-передатчика на 3 секунды.
• После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После
этого отключите дополнительный канал системы нажатием и удерживанием кнопки / передат-
чика на 3 секунды. Двигатель будет продолжать работать.

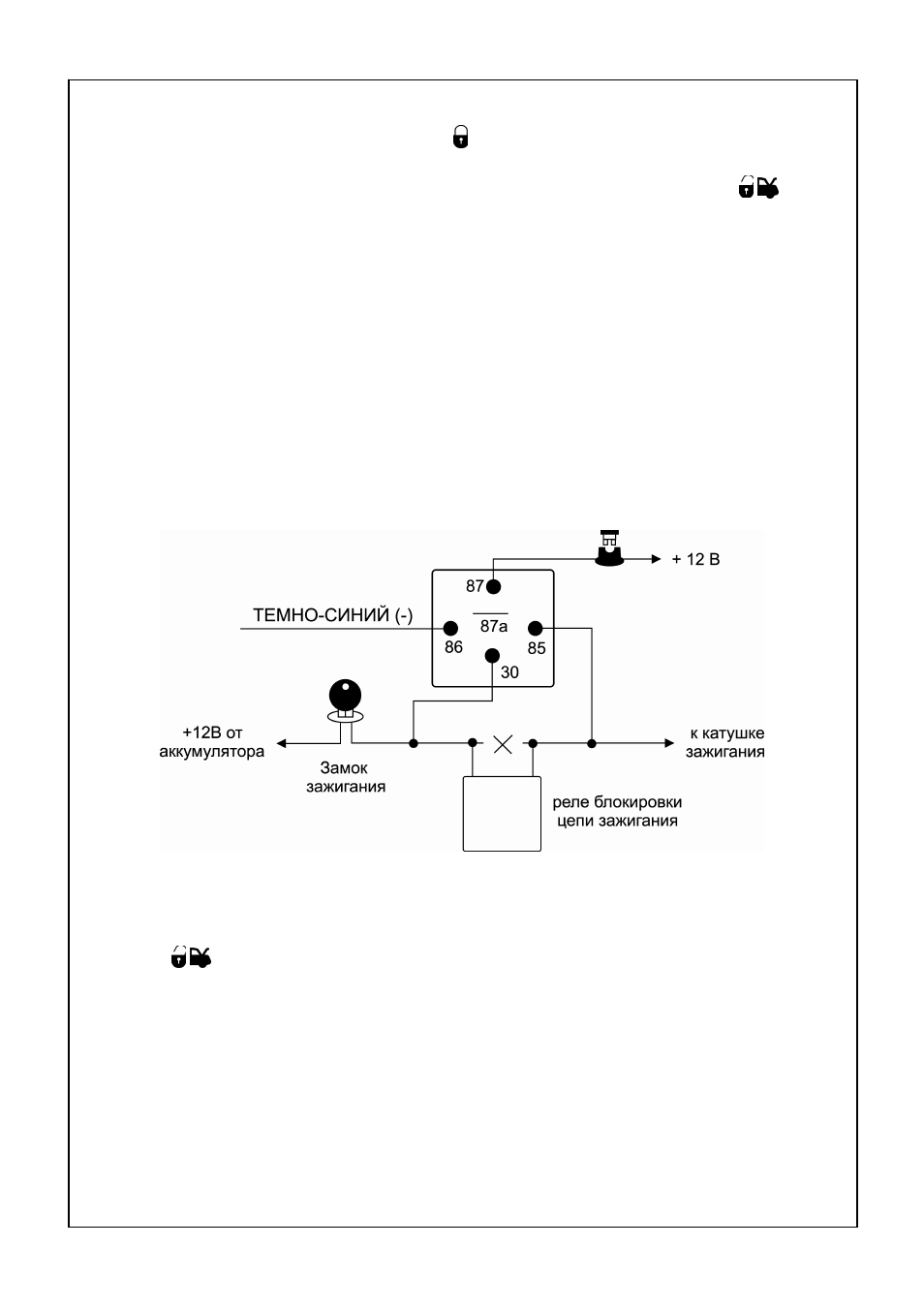

Для реализации данной функции (рекомендуется использовать дополнительное реле 40А т.к. в цепи за-
жигания может быть достаточно высокий ток):
a) Оранжевый провод системы ДОЛЖЕН использоваться для блокировки цепи зажигания с помощью
дополнительного реле.
b) Запрограммируйте тип выхода дополнительного канала системы как “постоянный” (функция № 15);
c) Подсоедините Темно-Синий/Желтый провод к “массе”.
d) Подсоедините Темно-Синий провод системы к контакту № 86 дополнительного реле.
e) Подсоедините контакт № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-
жение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и при-
сутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85
реле должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного ре-
ле блокировки цепи зажигания (как показано на схеме ниже).
f) Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
4) Выход дополнительного канала системы (Темно-Синий провод) может быть запрограммирован как
“отрицательный выход для управления внутрисалонным освещением автомобиля” (програм-
мируемая функция № 16). В этом случае данный выход системы уже более не будет управляться нажа-
тием кнопки /
передатчика. Вместо этого на Темно-Синий провод будет автоматически подаваться
постоянный сигнал в течение 30 секунд после снятия системы с охраны и будет подаваться импульсный
сигнал при срабатывании системы, обеспечивая включение или мигание внутрисалонного освещения
автомобиля.
Полярность выходного сигнала ("+" или "-") Темно-Синего провода определяется подключением Темно-
Синего /Желтого провода (см. ниже) и должна соответствовать полярности цепи внутрисалонного осве-
щения автомобиля.
Подсоединение: Подсоедините Темно-Синий и Темно-Синий /Желтый провода системы к лампе осве-
щения салона как показано на схемах.
Примечание: Обратите внимание на то, что провод освещения салона и провод цепи концевого выклю-
чателя двери не всегда являются одним и тем же проводом. Например, во многих последних моделях
автомобилей GM цепь освещения панели приборов выполнена Белым проводом, и этот провод не явля-
ется проводом цепи концевого выключателя двери (к которому должен подключаться Коричневый про-
