JAGUAR JB-009
© Saturn Marketing Ltd.
24
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ JAGUAR JB-009
НА АВТОМОБИЛИ ВАЗ

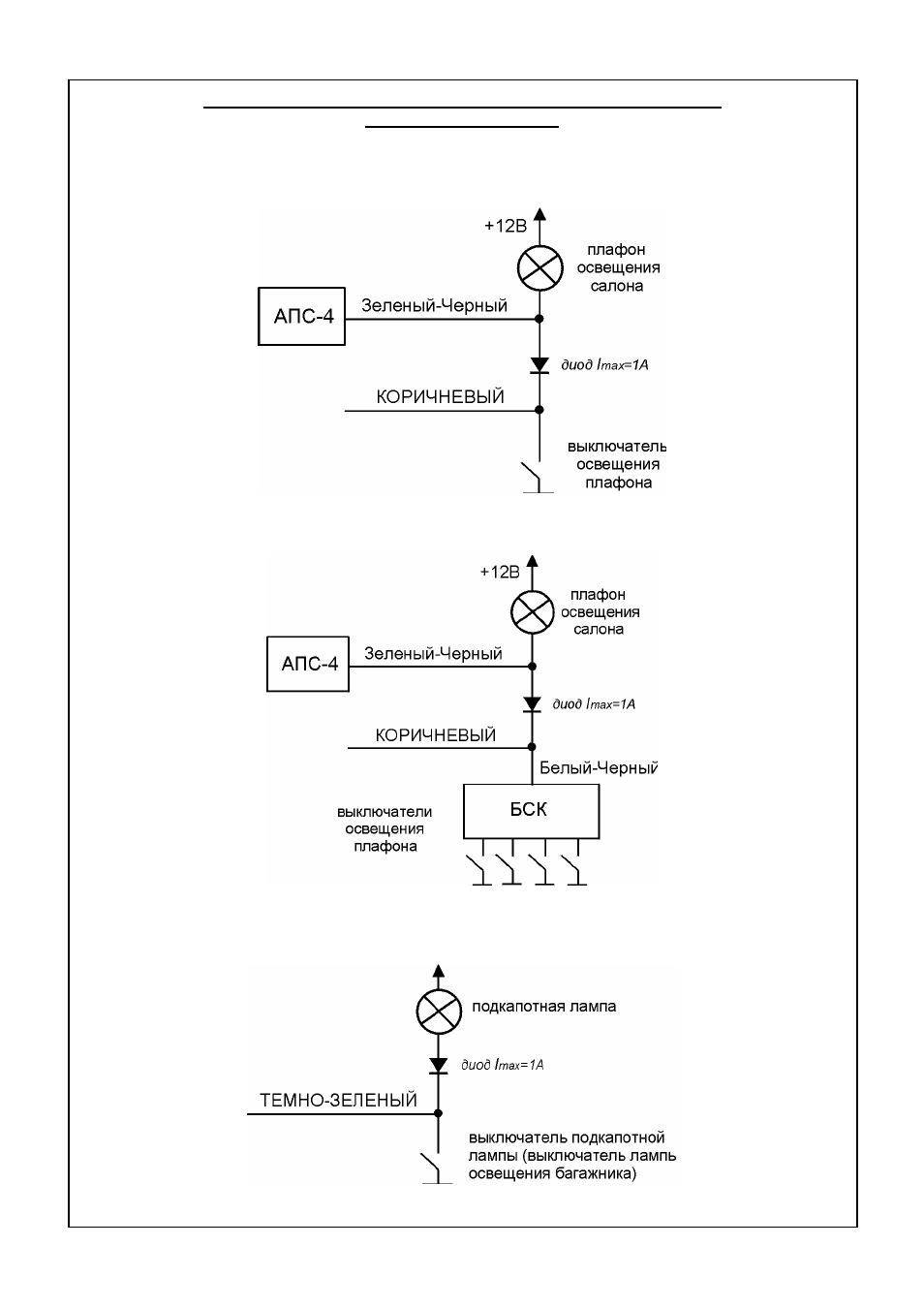

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер две-
ри”) к проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или
АПС-6:
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер две-
ри”) к проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы (“отрицательный триггер
капота/багажника”) к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе осве-
щения багажника автомобилей ВАЗ семейства 2115:
