GPSMAP 292/298 Руководство пользователя 85
ПРИЛОЖЕНИЕ

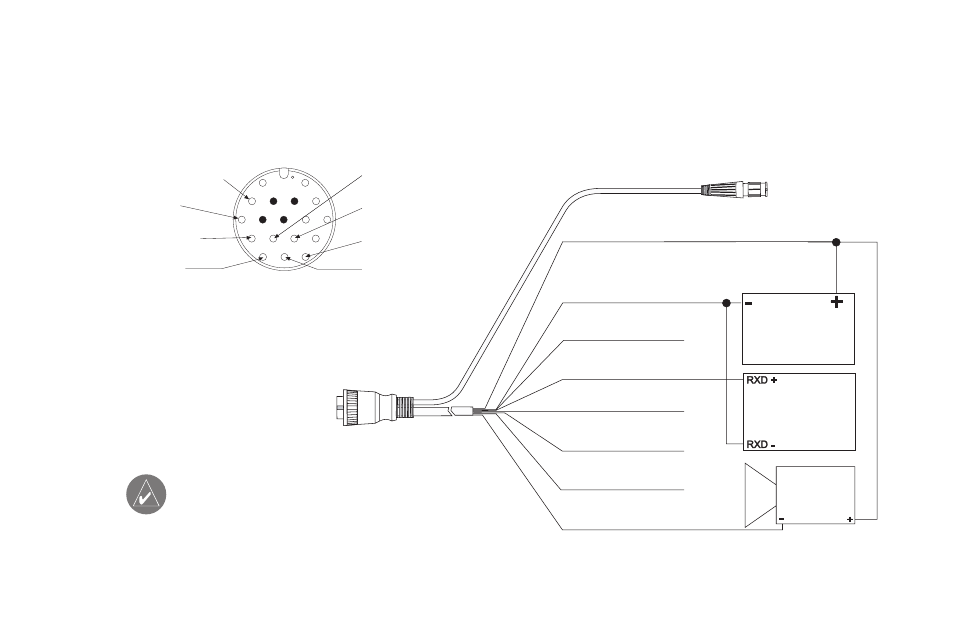

Подключение кабеля питания/данных
Кабель питания/данных предназначен для соединения прибора
GPSMAP 292/298 с системой питания постоянного тока, а также
для подключения внешних устройств. На схеме ниже приведен
цветовой код, используемый при подключении. В системе
используется предохранитель AGC/3AG номиналом 3 А.
Пин 11 – желтый
(сигнализация)
Пин 15 – красный
(“+” источника питания)
Пин 18 – черный (земля)
Пин 14 – зеленый (CANet L)
Пин 13 – белый (CANet H)
Пин 16 – коричневый (RX NMEA)
Пин 17 – синий (TX NMEA)
К трансдьюсеру.
Красный,
черный,
оранжевый,
синий,
коричневый,
зеленый,
белый,
желтый.
Источник питания
пост. тока.
Устройство NMEA.
Реле сигнализации. Максималь
ный ток обмотки 100 мА.
Пин 11 – желтый (сигнализация)
ПРИМЕЧАНИЕ: Во время типовой установ-
ки используются только красный и черный
провод. Для нормальной работы устройс-
тва не требуется подключение остальных
проводов.
