82 GPSMAP 292/298 Руководство пользователя
ПРИЛОЖЕНИЕ
пределы (при хранении или эксплуатации устройства),
может привести к поломке экрана. Такие поломки и
связанные с ними последствия не покрываются гаран-
тией производителя.
Инструменты (не входят в комплект) – Дрель, отвертка (для
винтов с крестовым или прямым шлицем), три винта #8 (4 мм)
с соответствующими гайками и шайбами и сверло 5/32” (5 мм)
ИЛИ три самореза #8 и соответствующее сверло для выпол-
нения начальных отверстий для саморезов. Во время проведе-
ния работ обязательно используйте защитные очки, наушники
и маску против пыли.

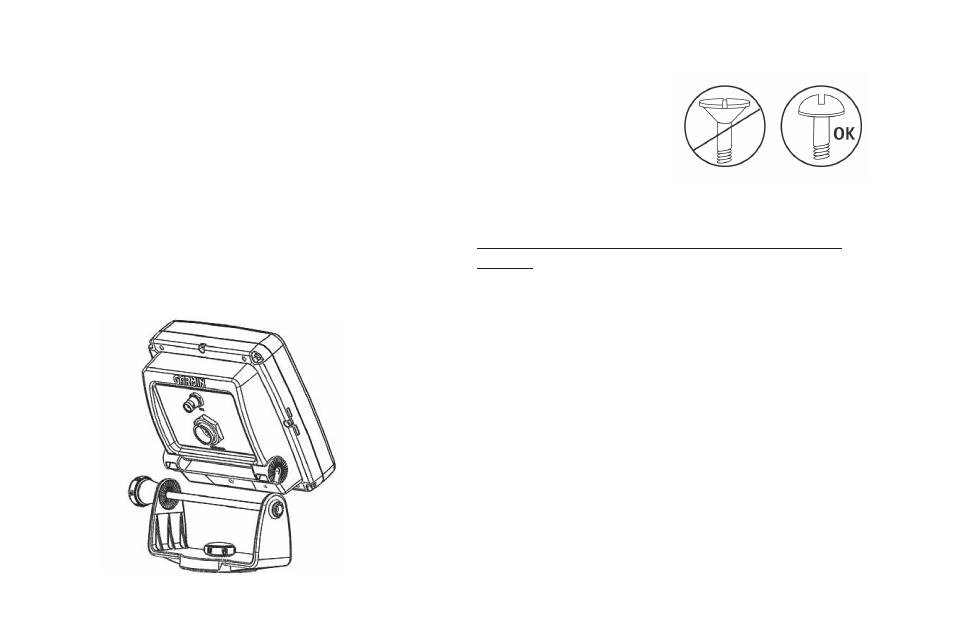

Основание скобы следу-
ет закреплять с помощью
саморезов или винтов с
полукруглыми головками.
При использовании винтов
с потайными головками Вы
можете повредить скобу.
Для установки поворотного основания прибора GPSMAP
292/298:
1. Используя поворотное основание в качестве шаблона,
отметьте положение трех отверстий, с помощью которых
скоба крепится к поверхности установки.
2. Если Вы решили крепить основание с помощью болтов,
просверлите три отверстия 5/32” (5 мм) в размеченных
местах.
ИЛИ
Если Вы решили использовать саморезы, просверлите
начальные отверстия в размеченных местах. Как правило,
глубина этих отверстий не должна превышать половину
длины самореза.
3. Закрепите поворотное основание с помощью трех болтов
или саморезов. НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ СИЛЬНО.
4. Положите оставшуюся часть подставки на поворотное
основание и закрепите с помощью короткого винта.
