GPSMAP 292/298 Руководство пользователя

81

ПРИЛОЖЕНИЕ

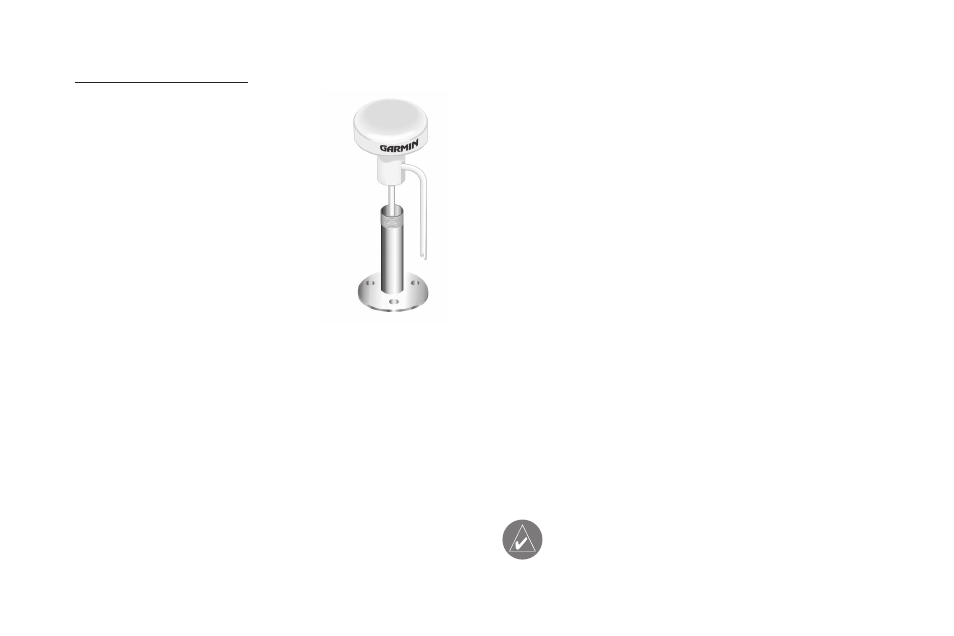

Для монтажа антенны GPS:
1. Привинтите антенну прямо к

стойке для крепления антенны с
резьбой 1» x 14.

2. Проведите кабель к месту уста-

новки устройства. Для крепления
кабеля и пропускания его сквозь
переборки или палубу используй-
те зажимы, хомутики и герметик.

3. После установки прибора

GPSMAP 292/298 подключите
кабель к коннектору антенны, рас-
положенному на задней панели
прибора. Для фиксации кабеля
поверните коннектор кабеля ан-
тенны на 1/4 оборота по часовой
стрелке.

Монтаж прибора GPSMAP 292/298

Использование монтажной скобы

Компактный и водонепроницаемый корпус прибора GPSMAP
292/298 позволяет устанавливать устройство на открытых
участках палубы или на навигационной станции. В комплек-
тацию прибора входит поворотная и наклонная скоба для
монтажа прибора на поверхности или на потолке. Выбирая
место для установки блока дисплея, принимайте во внимание
следующее:

• За корпусом должно оставаться не менее 7 см пространс-
тва для подключения кабеля антенны и кабеля питания/дан-
ных.
• Поверхность, выбранная для установки, должна быть
достаточно прочной, чтобы выдержать прибор и защитить его
от излишней вибрации и ударов.
• Для прибора GPSMAP 292/298 со встроенной антенной
необходимо выбрать место, обеспечивающее беспрепятс-
твенный обзор неба во всех направлениях. Следите, чтобы
обзор не блокировался надстройками, радарами или мачтами.

ПРИМЕЧАНИЕ: Диапазон температур для прибора
GPSMAP 292/298 составляет от -15оС до +70оС. Дли-
тельное воздействие температур, выходящих за эти
