3

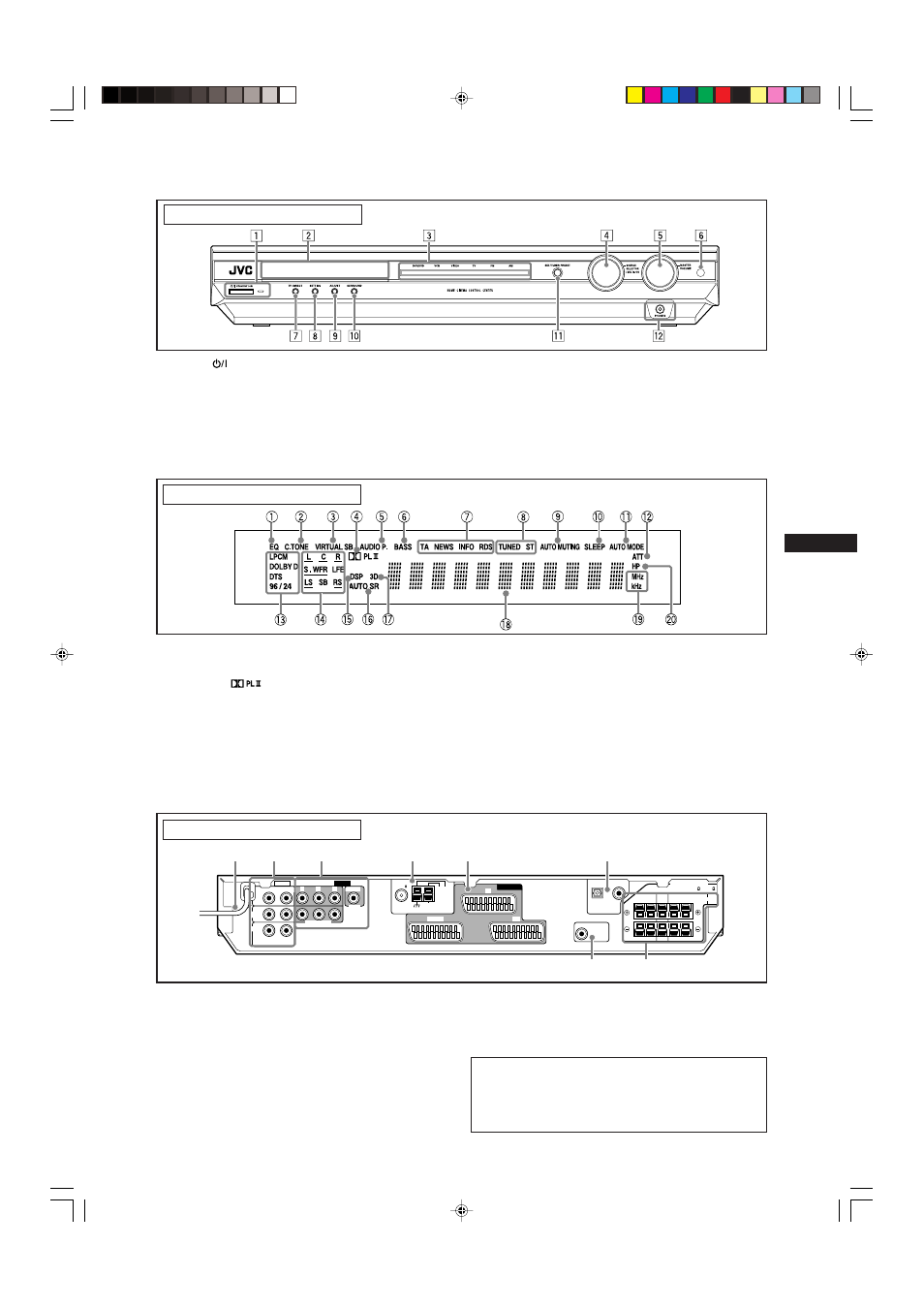

Передняя панель
1 Кнопка STANDBY/ON и индикатор Режима
ожидания (12)
2 Окно дисплея (см. ниже)
3 Индикаторы источника сигнала
DVR/DVD, VCR, VIDEO, TV, FM, AM
4 • SOURCE SELECTOR (12)
• MULTI JOG (18, 22, 26, 35)
5 Регулятор MASTER VOLUME (13)
6 Датчик дистанционного управления (5)
7
Кнопка TV DIRECT (14)
8 Кнопка SETTING (18)
9 Кнопка ADJUST (22)
p Кнопка SURROUND (35)
q • Кнопка SET (18, 22)
• Кнопка TUNER PRESET (26)
w Гнездо PHONES (13)
Окно дисплея
1 Индикатор EQ (24)
2 Индикатор C.TONE (23)
3 Индикатор VIRTUAL SB (20, 31, 32)
4 Индикатор
(31)
5 Индикатор AUDIO P. (акустическая позиция) (14)
6 Индикатор BASS (24)
7 Индикаторы управления RDS (27, 30)
TA, NEWS, INFO, RDS
8 Индикаторы управления тюнером (25)
TUNED, ST (стерео)
9 Индикатор AUTO MUTING (26)
0 Индикатор SLEEP (15)
- Индикатор AUTO MODE (21)
1 Кабель питания (11)
2 Гнезда AUDIO (9, 10)
MONITOR OUT, DVR/DVD IN, VIDEO IN
3 Гнезда VIDEO (9, 10)
COMPONENT (Y, P B , P R ): MONITOR OUT, DVR/DVD IN
VIDEO (композитное видео): VIDEO IN
4 Разъемы ANTENNA (6)
5 Разъемы AV IN/OUT (8, 10)
TV, DVR/DVD, VCR
6 Разъемы DIGITAL IN (11)
Коаксиальный: 1(DVR/DVD)
Оптический: 2(VIDEO)
Задняя панель
RX E5S
Для получения более подробной информации обращайтесь на страницы, указанные в скобках.
VCR
TV
SUBWOOFER
OUT
2(VIDEO) 1(DVR/DVD)
DIGITAL IN
CENTER SURROUND SPEAKERS LEFT RIGHT LEFT RIGHT
FRONT
CAUTION: SPEAKER
IMPEDANCE 6 ~ 16
DVR/DVD
ANTENNA
Y
AUDIO VIDEO
P B P R VIDEO IN
DVR/DVD
IN
VIDEO
IN
MONITOR OUT
RIGHT LEFT
COMPONENT
AV IN/OUT
COAXIAL
AM LOOP FM 75
AM EXT VIDEO
8
3 2 4 1 5 6
7
= Индикатор ATT (приглушение) (24)
~ Индикаторы формата цифрового сигнала (13)
LPCM (Линейный PCM), DOLBY D (Dolby Digital), DTS,
96/24
! Индикаторы сигналов и динамиков (15)
@ Индикатор DSP (32, 33)
# Индикатор AUTO SR (автоматическое
пространственное звучание) (21)
$ Индикатор 3D (32, 33)
% Основной дисплей
^ Индикаторы единиц измерения частоты
MHz (для станций FM), kHz (для станций AM)
& Индикатор HP (наушники) (13, 32, 33)
Этот ресивер оборудован встроенным вентилятором,
который вращается, когда ресивер включен. Следите
за тем, чтобы воздух вокруг ресивера циркулировал
свободно - это необходимо для своевременного
отвода тепла.
7 Гнездо SUBWOOFER OUT (7)
8 Разъемы SPEAKERS (7)
FRONT, CENTER, SURROUND
Идентификация деталей
