6
Проденьте зубцы на
рамке в отверстия на
основной части для
сборки рамочной
антенны АМ (MW).

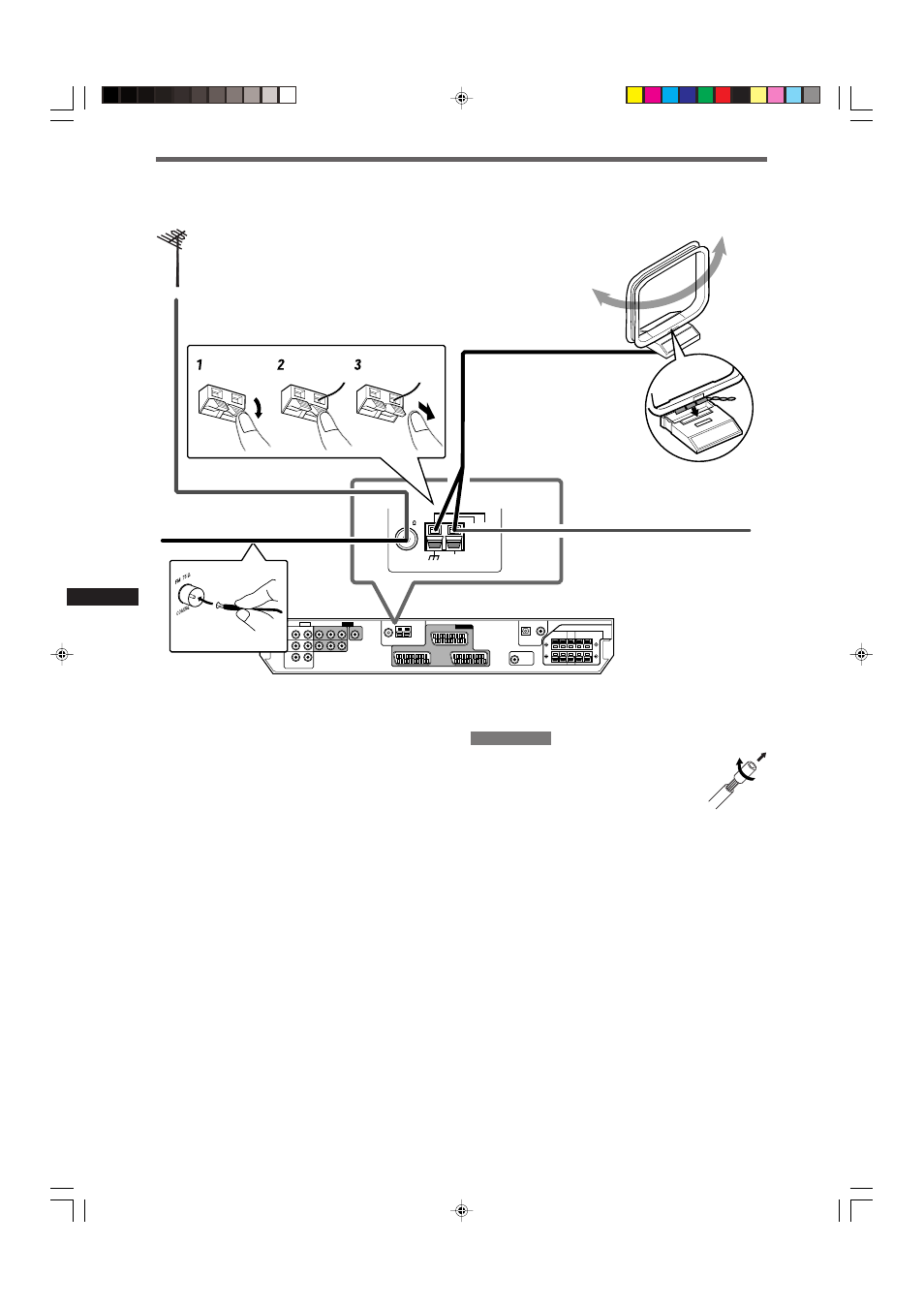

Подключение антенн FM и AM (MW)
Рамочная антенна АМ (MW)
(входит в комплект)
Если качество приема АМ (MW)
неудовлетворительно, подключите
одиночный провод с виниловым
покрытием (не входит в комплект)
в качестве внешней антенны.
Подключение антенны АМ (MW)
Подключите полученную в комплекте антенну АМ (MW) к
разъемам AM LOOP.
Поворачивайте рамку до тех пор, пока не добьетесь
оптимального качества приема.
• При низком качестве приема подключите одиночный
провод с виниловым покрытием (не входит в комплект) к
разъему АМ ЕХТ. При этом не отсоединяйте рамочную
антенну АМ (MW).
Подключение антенны FM
Полученная в комплекте антенна FM может быть подключена
к разъему FM 75
Ω COAXIAL в качестве временной меры.
Растяните полученную в комплекте антенну FM по
горизонтали.
• Если качество приема неудовлетворительно, подключите
внешнюю антенну FM (IEC или DIN 45325) (не входит в
комплект). Перед подключением коаксиального кабеля
75
Ω (со стандартным разъемом), отсоедините
полученную в комплекте антенну FM.
Если качество приема FM
неудовлетворительно,
подключите внешнюю антенну
FM (не входит в комплект).
Антенна FM (входит в комплект)
ПРИМЕЧАНИЯ
• Если провод рамочной антенны АМ (MW) или
провода динамиков покрыты изоляцией,
удалите изоляцию с конца каждого провода.
• Убедитесь в том, что антенна не
соприкасается с какими-либо другими
разъемами, соединительными или силовыми кабелями.
Для предотвращения помех располагайте антенны
подальше от металлических деталей устройств,
соединительных кабелей и кабеля питания.
Первые шаги
ANTENNA
COAXIAL
AM LOOP
FM 75
AM EXT
RX-E5S
