8
Первые шаги
RGB/COMPOSITE Y/C
COMPONENT
/COMPOSITE

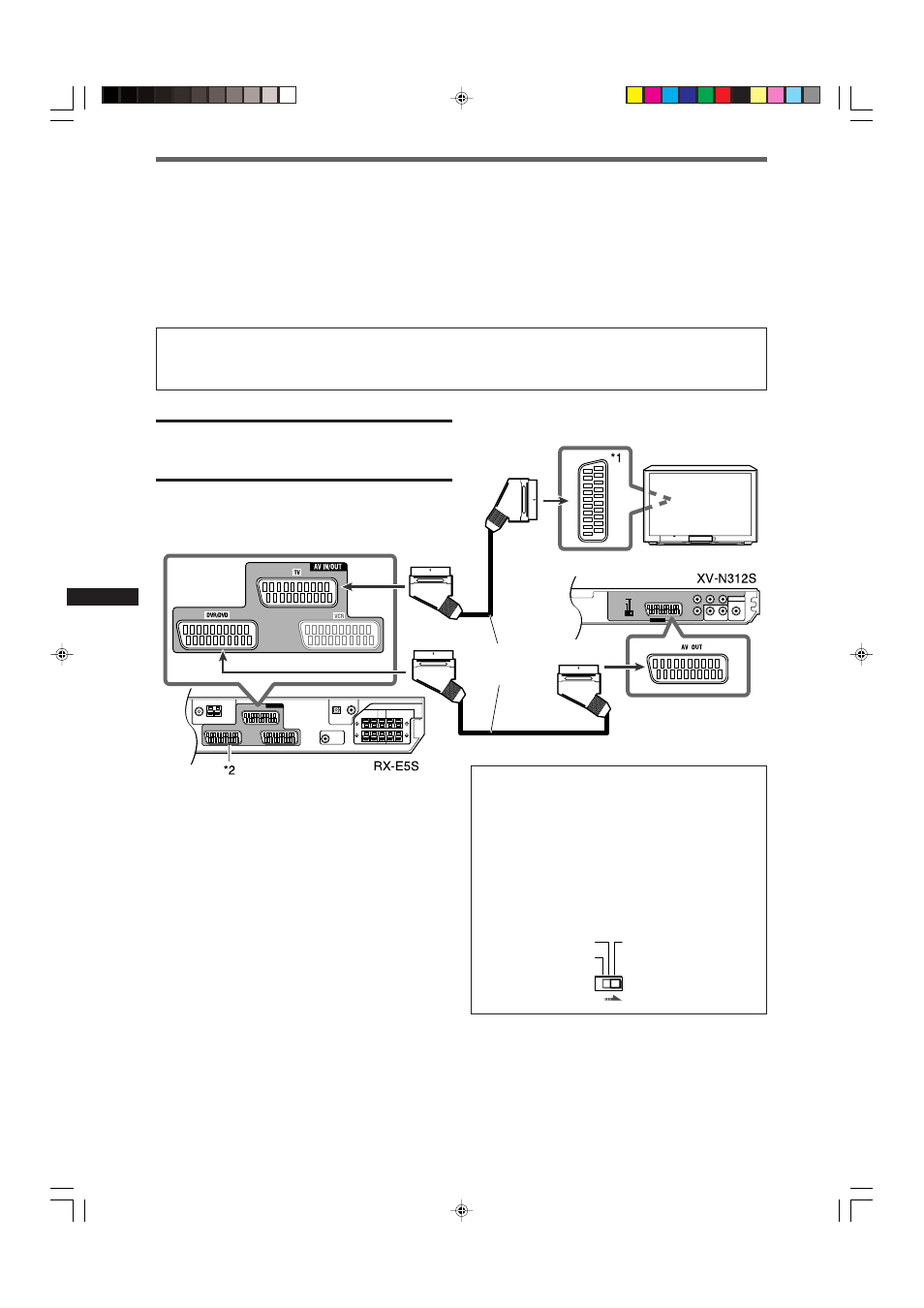

Подключение видео устройств
Подключение 1
Вы можете просматривать изображение и звук, воспроизводимые этим проигрывателем DVD, подключив его при помощи
кабеля SCART.
• Этот проигрыватель DVD поддерживает режим прогрессивной развертки в системе PAL. Если Ваш телевизор оборудован
прогрессивным видео входом, Вы можете просматривать высококачественное изображение, подключив проигрыватель
DVD при помощи компонентного видео кабеля. См. “Подключение 2” на стр. 9.
• Для получения информации о подключении других видео устройств, например, видеомагнитофона, обратитесь к разделу
“Подключение 3” на стр. 10.
• Для вывода цифрового звука осуществите и цифровое, и аналоговое подключение. См. “Подключение 4” на стр. 11.
Перед началом подключений обесточьте все устройства.
• На иллюстрациях в этом руководстве показаны наиболее типичные разъемы входа/выхода. Так как названия разъемов
в различных устройствах могут различаться, тщательно ознакомьтесь с инструкциями, полученными с подключаемыми
устройствами.
ПРЕДОСТЕРЕЖЕНИЕ:
Если Вы подключили звукоусиливающее устройство,
например, графический эквалайзер, между источником
сигнала и этим ресивером, звук, выводимый этим
ресивером, может быть искажен.
*1 Если Ваш телевизор оборудован несколькими разъемами
SCART, ознакомьтесь с руководством для телевизора
для получения информации о типах видео сигналов,
подаваемых на различные разъемы, затем подключите
кабель SCART к соответствующему разъему.
*2 Этот разъем предназначен для подключения
записывающего устройства DVD. В этом примере
подключите XV-N312S, как описано в нижней части
страницы 10 (и установите переключатель видео
сигнала в положение “RGB/COMPOSITE”).
Кабель SCART (количество
в комплекте: 1)
ТВ
Установите переключатель видео сигнала на XV-N312S
в соответствии с типом Вашего телевизора.
• Если Ваш телевизор совместим только с композитным
видео сигналом:
Установите переключатель в положение “COMPONENT/
COMPOSITE” или “RGB/COMPOSITE”.
• Если Ваш телевизор совместим с сигналом Y/C:
• Установите этот переключатель в положение “Y/C”.
Качество изображения при этом улучшится.
• Если Ваш телевизор совместим с сигналом RGB:
Установите переключатель в положение “RGB/
COMPOSITE”.
