9
Первые шаги
*1 Только в режиме прямого вывода на телевизор
(см. стр. 14).
*2 Сигнал, поступающий на разъем SCART, не может
выводиться через этот же разъем SCART.
*3 Видео формат выходящих видео сигналов основан на
формате входящих видео сигналов. Например, если на это
устройство поступают сигналы S-Video, то это устройство
не может выводить никаких сигналов, кроме S-Video.
Для получения информации о настройке входящих/
выходящих видео сигналов ознакомьтесь с
инструкциями для используемых видео устройств.
*4 Сигналы функции T-V LINK всегда проходят через ресивер.
Для телевизионного и видео формата
Это устройство не может преобразовывать видео сигналы.
Если видео сигнал одного устройства отличается от
сигнала другого устройства (например, у одного S-Video, а
у другого композитный), просмотр изображения может
оказаться невозможным. В этом случае сведите форматы
видео сигналов обоих устройств к композитному или S-
Video формату; если Вы этого не сделаете, то Вам
придется переключать формат сигнала на телевизоре
всякий раз при изменении источника сигнала.
Для T-V LINK
• Вы можете пользоваться функцией T-V LINK при
подключении к этом устройству телевизора и
видеомагнитофона, совместимых с системой T-V LINK,
при помощи полноконтактного кабеля SCART. Для
получения информации о системе T-V LINK ознакомьтесь
с инструкциями для телевизора и видеомагнитофона.
• Для использования функции T-V LINK подключите
кабель SCART к разъему EXT-2 на Вашем телевизоре
JVC, совместимом с функцией T-V LINK.
• Некоторые телевизоры, видеомагнитофоны и
проигрыватели DVD поддерживают такой стандарт
обмена данными как T-V LINK. Для получения более
подробной информации ознакомьтесь с инструкциями
для этих устройств.

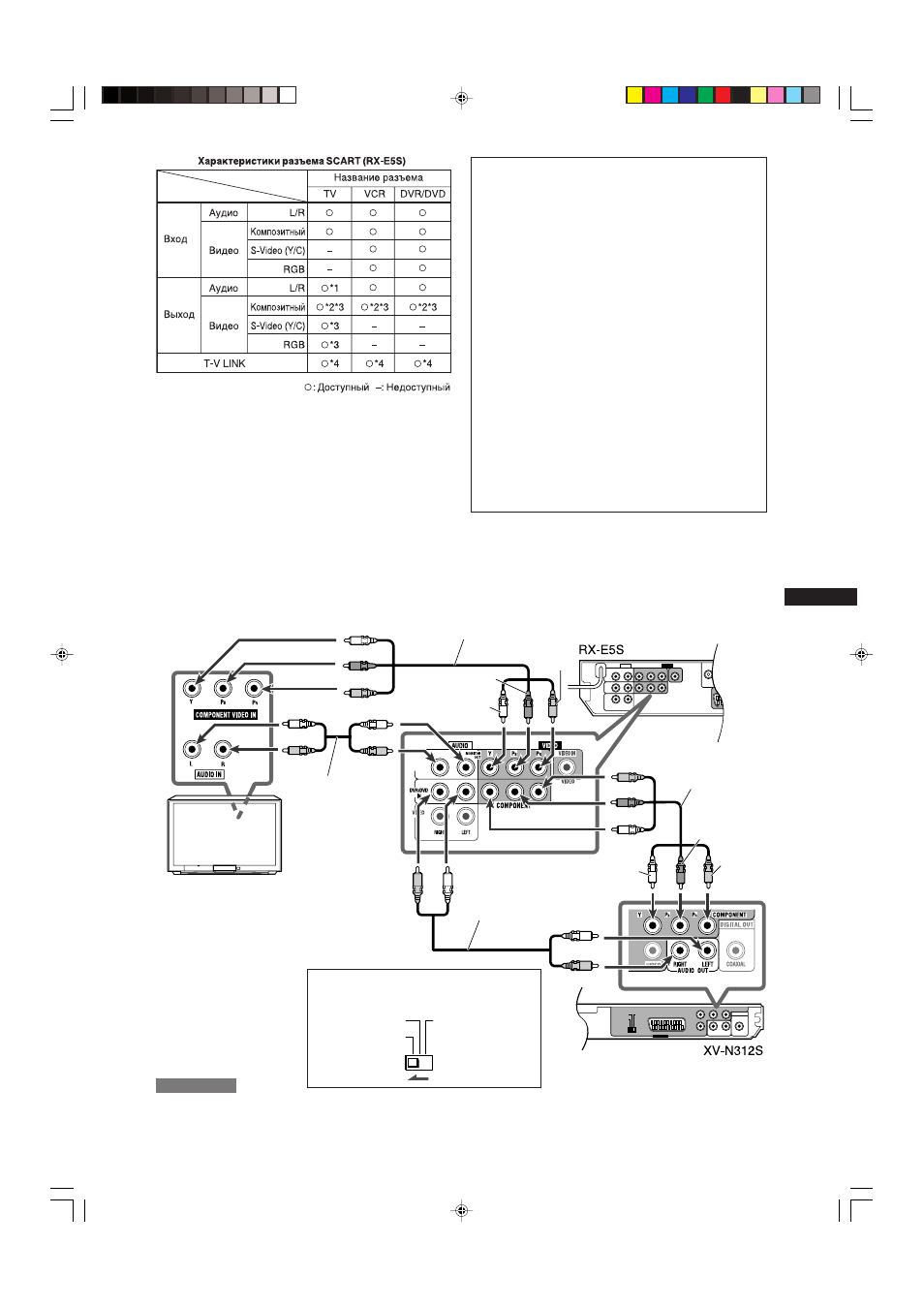

Подключение 2
Для получения информации о режиме прогрессивной развертки обратитесь к разделу “Включение режима прогрессивной
развертки” на стр. 10.
ПРИМЕЧАНИЕ
Когда работает режим прямого вывода на телевизор, аудио
сигналы выводятся из гнезд AUDIO MONITOR OUT (RIGHT/
LEFT) (см. стр. 14).
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ
Установите переключатель видео сигнала
на задней панели XV-N312S в положение
“COMPONENT/COMPSITE”.
RGB/COMPOSITE Y/C
COMPONENT
/COMPOSITE
Зеленый
Синий
Красный
Компонентный видео кабель
(не входит в комплект)
Красный
Синий
Зеленый
Белый
Красный
Белый
Красный
Стереофонический
аудио кабель (не
входит в комплект)
Красный
Синий
Зеленый
Компонентный
видео кабель
(не входит в
комплект)
Синий
Зеленый
Красный
Красный Белый
Стереофонический аудио
кабель (не входит в комплект)
Белый
Красный
