Русский z z z z z 73
¤
- Никогда не вкручивайте шурупы в другие отверстия.
В противном случае шурупы могут повредить меха-
нические части внутри ресивера.

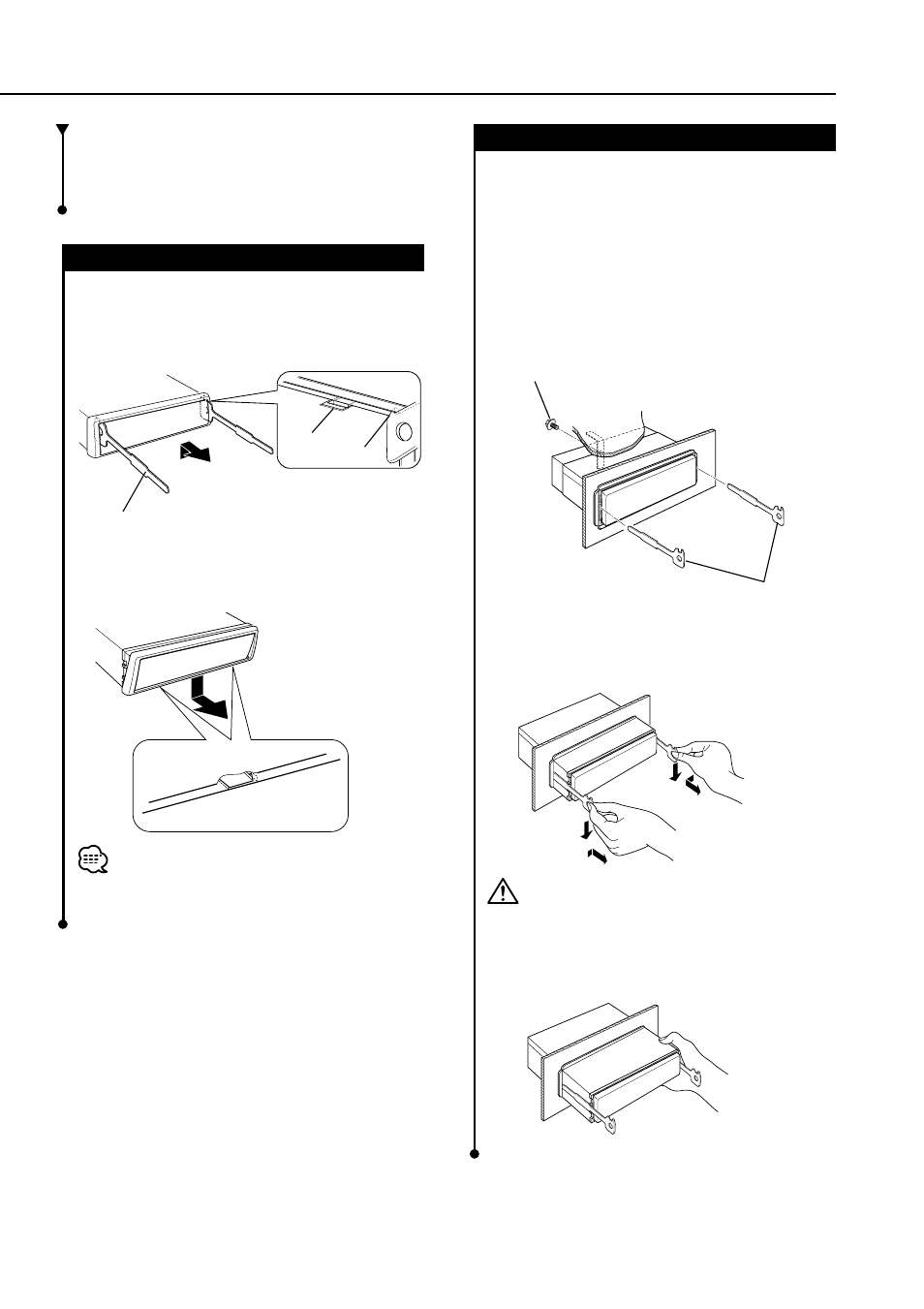

Извлечение жесткой резиновой рамки
[1] Вставьте выступы на ключах съема в пазы и
освободите два фиксатора на верхнем уровне.
Опустите рамку и потяните на себя, как показа-
но на рисунке.
Принадлежность (2)
Ключ для съема лицевой панели
Фиксатор
Выступ
[2] Когда верхний уровень будет разблокирован,
освободите два нижних фиксатора.
- Рамка может быть извлечена аналогичным спосо-
бом, начиная сверху.
Извлечение ресивера
[1] Обратитесь к разделу <Извлечение жесткой
резиновой рамки> (стр.73) и извлеките жесткую
резиновую рамку.
[2] Открутите фиксирующий шуруп (M4х8) на
задней панели.
[3] Глубоко вставьте два ключа для съема (при-
надлежность (2)) в отверстия с каждой сторо-
ны, как показано на рисунке.
y
Шуруп (M4х8)
(приобретается дополнительно)
Принадлежность (2)
Ключ для съема
[4] Нажмите на ключи вниз и тяните ключи на
себя до тех пор, пока ресивер не будет извле-
чен до половины.
- Будьте осторожны, не получите травму.
[5] Руками вытяните ресивер до конца на себя.
Не уроните ресивер.
