Русский
z
z
z
z
z
71
–
+
P.CONT
MUTE
ANT CONT
ILLUMI
EXT.
CONT
REAR/
SUBW
OOFER
SUB
W
OOFER
AU
X
IN
REAR
A
V
OUT
(A
UDIO)

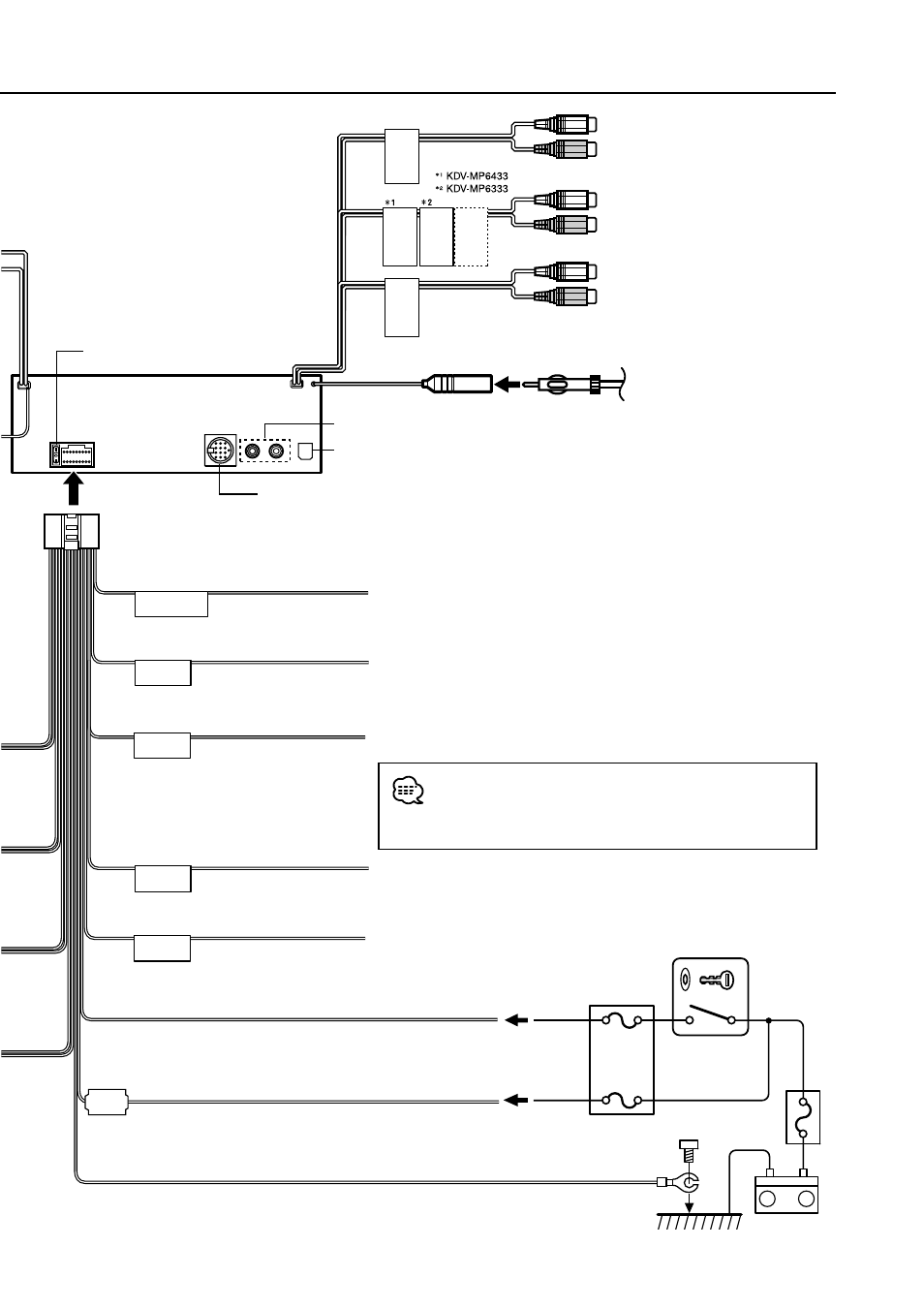

Front output
Is not used.
Выход тылового канала
(только для KDV-MP6433)
KDV-MP6433:
Выход на сабвуфер/AV(аудио) выход
KDV-MP6333:
Тыловой выход/выход на сабвуфер/
AV(аудио)выход
Вход AUX (только для KDV-MP6333)
Предохранитель (10 А)
Вход антенны FM/AM
Выход фронтального канала
Не используется
Антенный кабель
Разъем подключения внешних устройств
К этому разъему могут быть подключены дисковый чейнджер и KCA-iP500.
Информация о способах подключения приведена в инструкции по эксплуа-
тации подключаемого устройства.
Жгут проводов
(принадлежность 1)
Провод управления приводом
антенны (синий)
Провод управления питанием
(синий/белый)
Провод приглушения звука при
телефонном звонке (коричневый)
Провод управления внешним
усилителем (розовый/черный)
Провод управления диммером
(оранжевый/белый)
В зависимости от используемой антенны подключите либо к контакту
управления антенны, либо к контакту питания бустерного усилителя ан-
тенны пленочного типа.
Когда используется внешний усилитель, подключите к гнезду управле-
ния питанием.
Подсоедините к контакту, который заземляется, когда звонит телефон
или во время разговора.
- Особенности подключения навигационной системы KENWOOD
изложены в инструкции по ее эксплуатации.
К гнезду EXT.AMP.CONT. усилителя, поддерживающего функцию
внешнего управления.
К выключателю света фар
Провод системы зажигания (красный)
Провод аккумулятора (желтый)
Провод заземления (черный) (-) (на корпус)
АСС
Ключ
зажигания
Блок предохранителей
Блок предохрани-
телей (основной)
Аккумулятор
