70
z
z
z
z
z
KDV-MP6333/KDV-MP6433

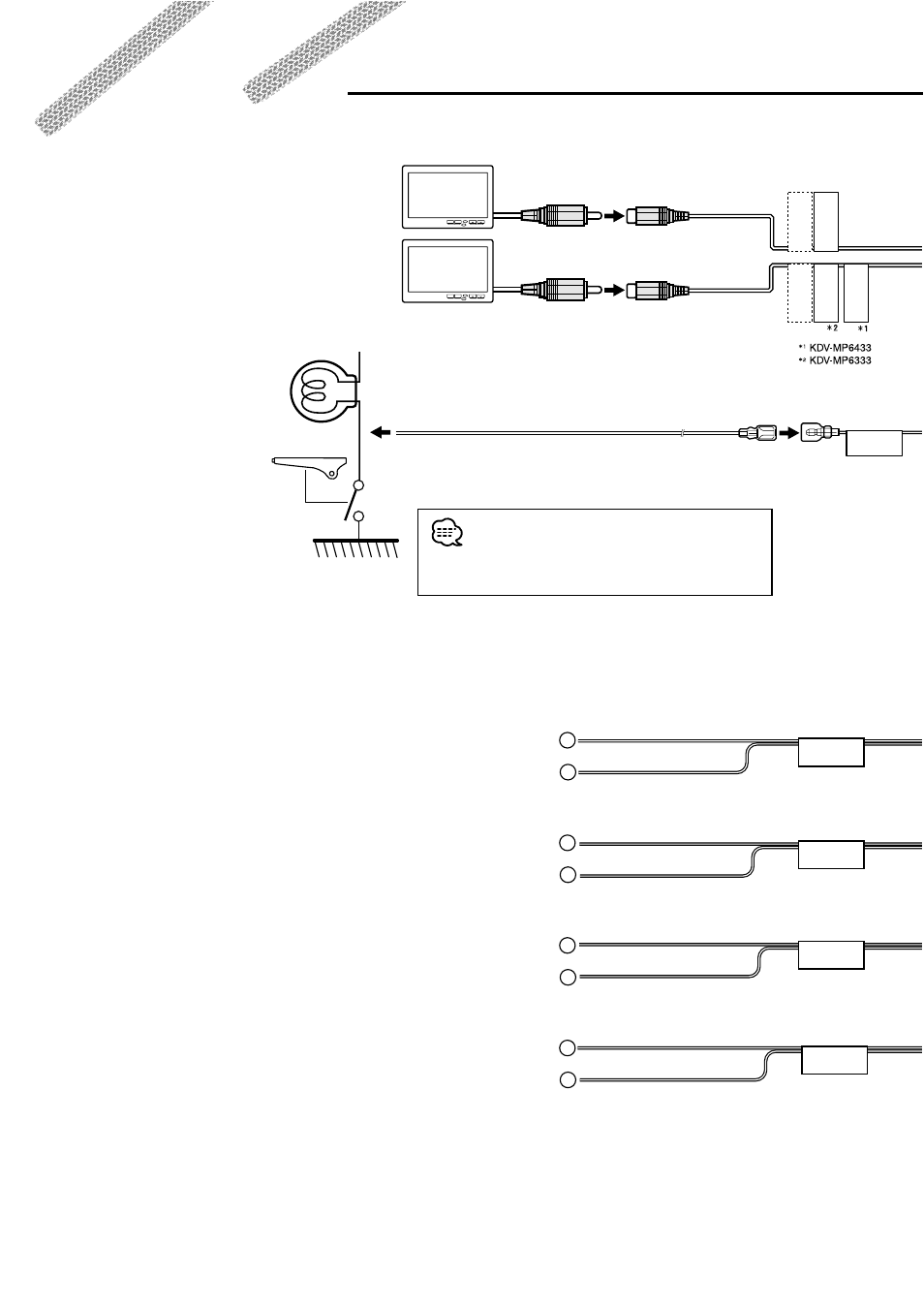

Схема соединений
–
+
–
+
–
+
–
+
PRK SW
FRONT L
FRONT R
REAR L
REAR R
FR
ONT
VIDEO
OUT
VIDEO
OUT
REAR
VIDEO
OUT
Телевизор/монитор
(приобретается
дополнительно)
Тыловой видеовыход
(желтый) (только для
KDV-MP6333)
Фронтальный
видеовыход (желтый)
В целях безопасности всегда
выполняйте подключение к
ручному тормозу.
Соединительный кабель подключе-
ния к ручному тормозу (светло-
зеленый) (принадлежность (8))
Кабель подключе-
ния к ручному тор-
мозу (светло-зеле-
ный)
- Используя специальный переходник, выполняйте
подключение к датчику ручного тормоза.
К фронтальной левой АС
К фронтальной правой АС
К тыловой левой АС
К тыловой правой АС
Белый/черный
Белый
Серый/черный
Серый
Зеленый/черный
Зеленый
Фиолетовый/Черный
Фиолетовый
