KDV-MP6333/KDV-MP6433
Установка
Неяпонские автомобили

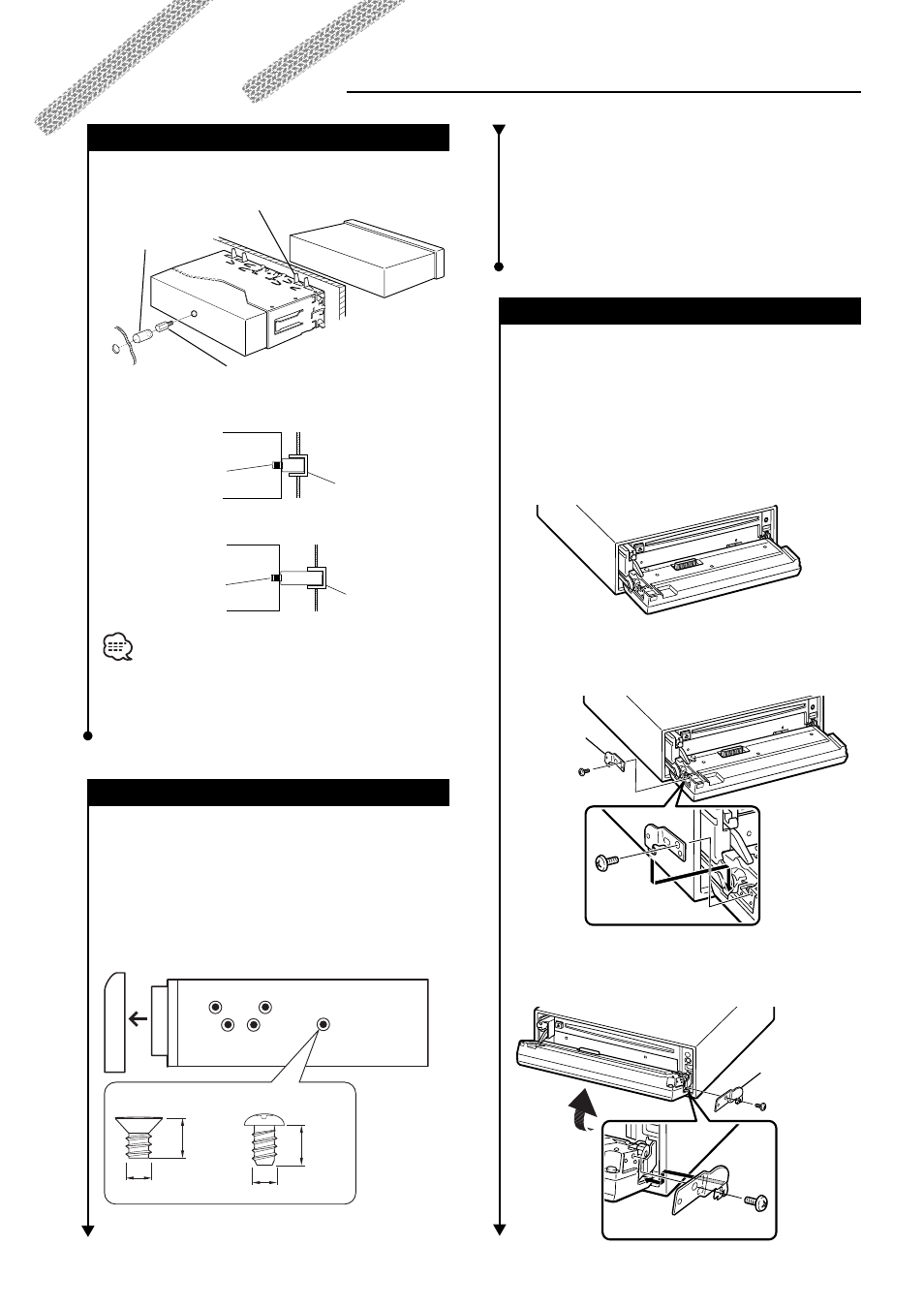

Согните скобы крепежных салазок при помощи
отвертки или подобного инструмента и устано-
вите салазки на место.
Принадлежность (11)
Резиновая втулка
Противопожар-
ная стенка
Принадлежность (9)(10)
Шуруп крепления
- Если между ресивером и противопожарной стенкой узкое
пространство
Ресивер
Принадлежность (9)
Шуруп крепления
Принадлежность (11)
Резиновая втулка
Противопожарная
стенка
- Если между ресивером и противопожарной стенкой ши-
рокое пространство
Ресивер
Принадлежность (9)
Шуруп крепления
Принадлежность (11)
Резиновая втулка
Противопожарная
стенка
- Убедитесь в том, что ресивер надежно установлен
на место. Если ресивер установлен неустойчиво, это
может привести к возникновению сбоев в работе (на-
пример, к пропускам звука).
Японские автомобили
Крепление лицевой панели к ресиверу
[1] Обратитесь к разделу <Извлечение жесткой
резиновой рамки> (стр.73) и извлеките жесткую
резиновую рамку.
[2] Совместите отверстия на ресивере (два от-
верстия с каждой стороны) с отверстиями на
крепежной скобе и закрепите ресивер шурупа-
ми крепления.
8 mm
MAX.
ø5mm
ø5mm
8mm
MAX.
T
N
T
N
T/N
3
4
T: Автомоби-
ли Toyota
N: Автомоби-
ли Nissan
Для автомобилей
Nissan
Для автомобилей
Toyota
- Во время установки используйте только поставляе-
мые в комплекте шурупы. Использование других шу-
рупов может привести к повреждению ресивера.
- Если во время установки Вы будете прилагать к от-
вертке или другому инструменту избыточное усилие,
ресивер может быть поврежден.
¤
Чтобы лицевая панель не упала, Вы можете при-
крепить ее к корпусу ресивера.
[1] Обратитесь к разделу <Извлечение жесткой
резиновой рамки> (стр.73) и извлеките жесткую
резиновую рамку.
[2] Откройте лицевую панель, нажав кнопку от-
крытия.
[3] Шурупом (диаметр 2 мм, 5 мм) (принадлеж-
ность (5)) прикрутите скобу (принадлежность (6))
к отверстию, указанному на диаграмме.
Принадлежность (6)
Принадлежность (5)
[4] Шурупом (диаметр 2 мм, 5 мм) (принадлеж-
ность (5)) прикрутите скобу (принадлежность (7))
к отверстию, указанному на диаграмме.
Принадлежность (7)
Принадлежность (5)
