ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Откройте нижнюю дверь.
u Открутите средний опорный кронштейн Fig. 13 (42) (2
шт. Torx® 25).
u Движением вверх снимите нижнюю дверцу и отставьте
её в сторону.
4.3.6 Перестановка средних опорных
деталей

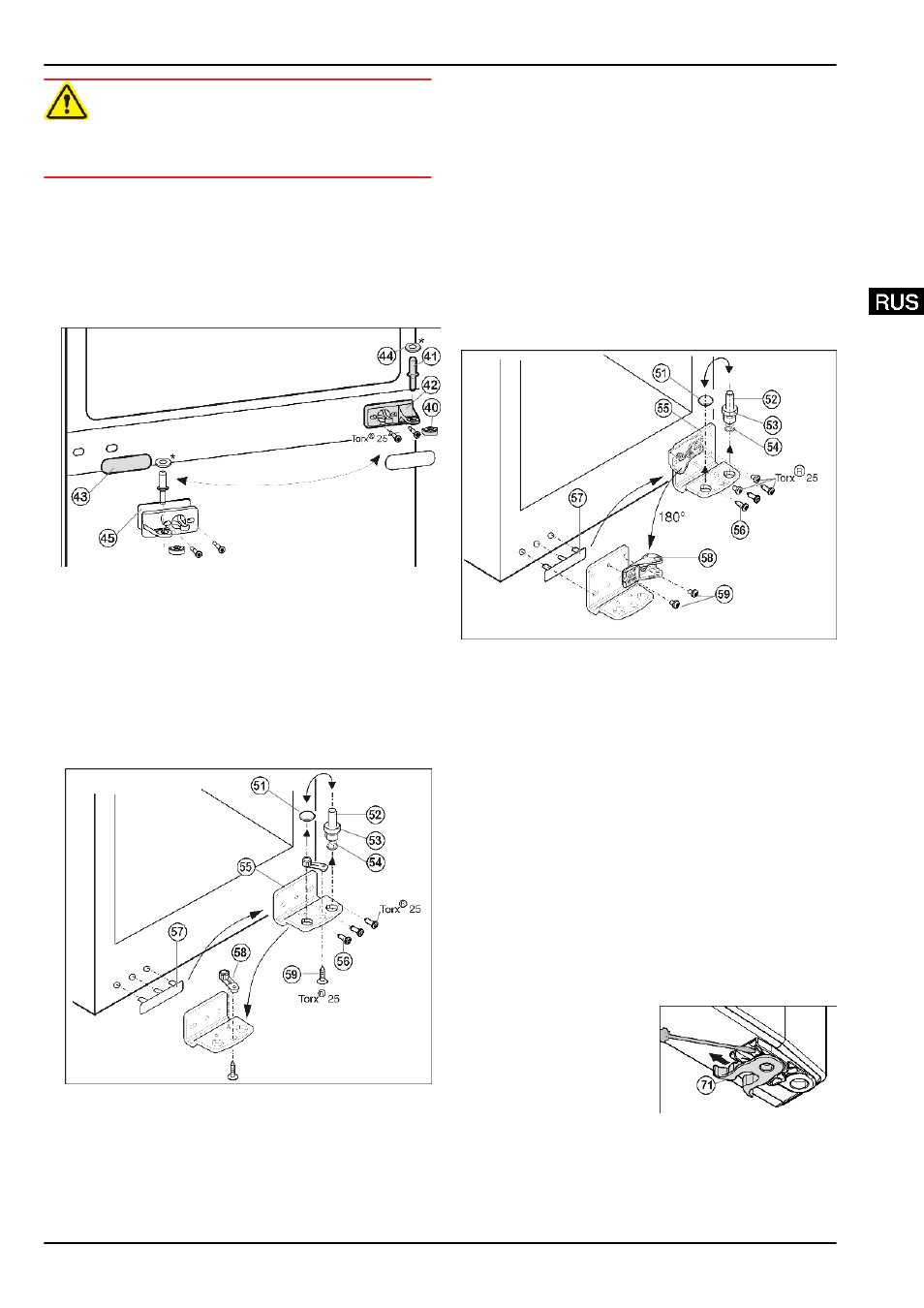

Fig. 13
u Осторожно снимите накладку Fig. 13 (43) .
u Прикрутите средний опорный кронштейн Fig. 13 (42) с
подкладкой Fig. 13 (45) с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
u Защелкните накладку Fig. 13 (43) , повернув на 180 °, на
стороне, где теперь будет ручка.
4.3.7 Перестановка нижних опорных
деталей*
для устройств без амортизатора закрывания двери
Fig. 14
u Извлеките опорный винт Fig. 14 (52) в комплекте с
шайбой Fig. 14 (53) и регулируемой опорой Fig. 14 (54) ,
вытягивая его вверх.
u Снимите пробку Fig. 14 (51) .
u Открутите Fig. 14 (56) опорный кронштейн Fig. 14 (55) .
u Открутите Fig. 14 (59) опорную деталь Fig. 14 (58) и,
переставив в отверстие на противоположной стороне
опорного кронштейна, снова прикрутите.
u Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки Fig. 14 (57) .
u Снова прикрутите опорный кронштейн Fig. 14 (55) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u Переставьте пробку Fig. 14 (51) в свободное отверстие.
u Вновь установите опорный винт Fig. 14 (52) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.8 Перестановка нижних опорных
деталей *
для устройств с амортизатором закрывания двери
Fig. 15
u Извлеките опорный винт Fig. 15 (52) в комплекте с
шайбой Fig. 15 (45) и регулируемой опорой Fig. 15 (54) ,
вытягивая его вверх.
u Снимите пробку Fig. 15 (51) .
u Открутите Fig. 15 (56) опорный кронштейн Fig. 15 (55) .
u Открутите опорную деталь Fig. 15 (58) и снова прикру-
тите внутри с поворотом на 180°.
u Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки Fig. 15 (57) .
u Снова прикрутите нижний опорный кронштейн
Fig. 15 (55) на новой стороне шарнира (с моментом
4 Нм). При необходимости используйте аккумуля-
торный шуруповерт.
u Переставьте пробку Fig. 15 (51) в свободное отверстие.
u Вновь установите опорный винт Fig. 15 (52) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.9 Перестановка ручек
Для устройств без амортизатора закрывания двери
(на обеих дверцах):
u переставить
пружинный зажим
Fig. 16 (71) : Нажать
вниз язычок защелки,
снять с него
пружинный зажим.
u Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 16
Для всех устройств
Ввод в работу
9
