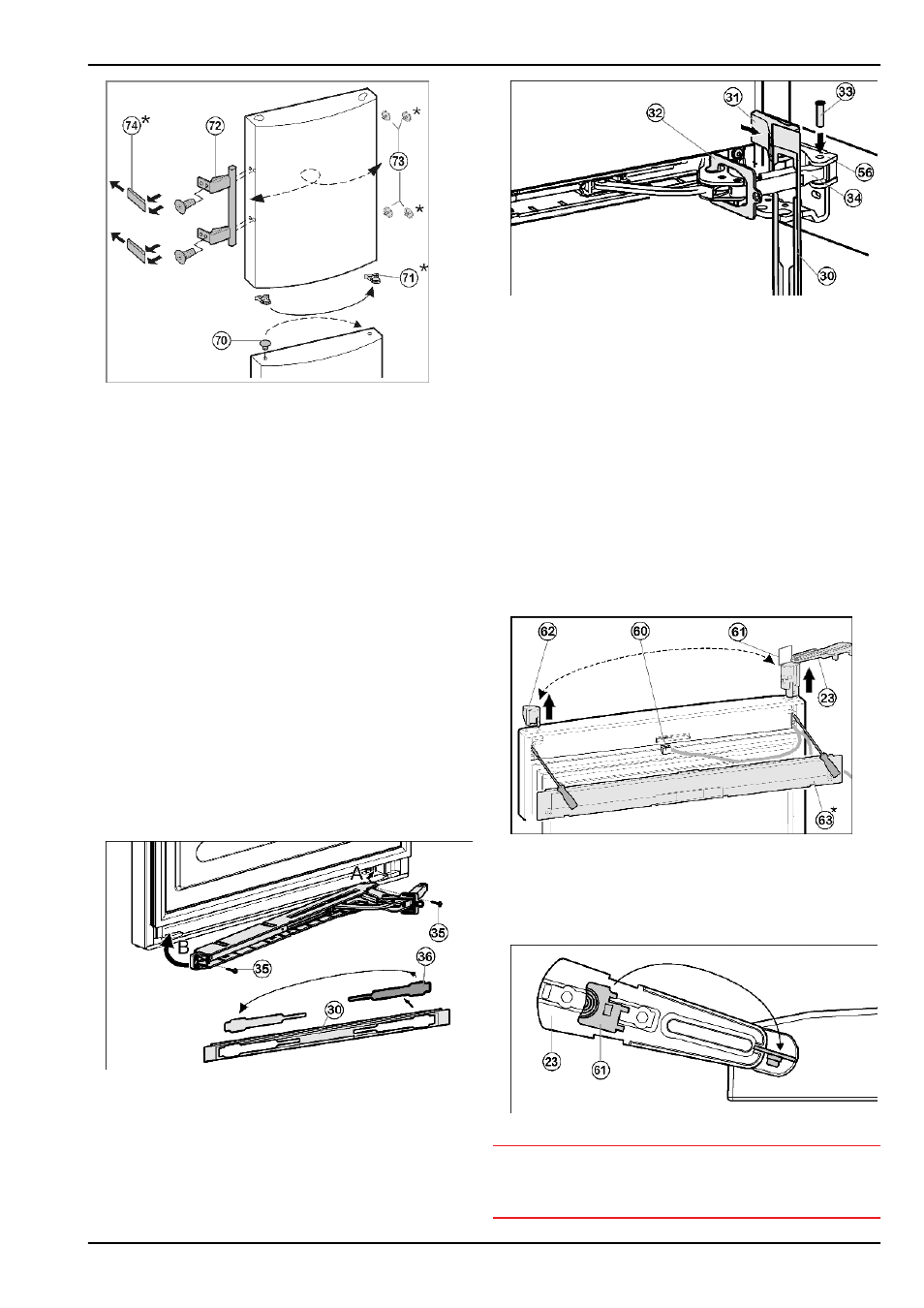

Fig. 17
u На нижней дверце: Извлеките пробку Fig. 17 (70) из
опорной втулки дверцы и переставьте.
u На обеих дверцах: Снимите и переставьте на проти-
воположную сторону дверную ручку Fig. 17 (72) ,
пробку Fig. 17 (73) и прижимные пластины* Fig. 17 (74) .
u При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.10 Монтаж нижней двери
u Установите дверь сверху на опорный палец Fig. 15 (52) .
u Закройте дверцу.
u Снова наденьте пластмассовый колпачок Fig. 13 (40) на
средний опорный кронштейн Fig. 13 (42) .
u Вставьте средний опорный палец Fig. 13 (41) через
средний опорный кронштейн Fig. 13 (42) в нижнюю
дверцу.
Устройства с амортизатором закрывания двери:
u Установите шайбу Fig. 13 (44) на средний опорный
палец Fig. 13 (41) .
4.3.11 Монтаж нижнего амортизатора
закрывания двери*
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
продолжить с пункта (см. 4.3.12) .
Fig. 18
u Освободите крышку Fig. 18 (36) из накладки Fig. 18 (30)
и снова установите её на другой стороне.
u Зацепите (А) и поверните (В) узел амортизатора закры-
вания дверцы шарниром на стороне шарнира.
w Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u Прикрутите (2 шт. Torx® 15) Fig. 18 (35) узел амортиза-
тора закрывания дверцы.
Fig. 19
u Навесьте накладку Fig. 19 (30) на амортизационную
скобу таким образом, чтобы передние защелки показы-
вали вперёд, а передняя сторона была направлена к
устройству.
u Притяните амортизационную скобу Fig. 19 (34) к
опорной детали Fig. 19 (56) и сверху вставьте палец
Fig. 19 (33) таким образом, чтобы квадратная головка
сидела в углублении.
u Установите и защелкните крышку Fig. 19 (31) .
w Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
u Выкрутите фиксатор Fig. 19 (32) .
u Защелкните накладку Fig. 19 (30) на дверце.
u Закройте нижнюю дверь.
4.3.12 Перестановка кабельного разъёма
(верхняя дверца)
Fig. 20
u С помощью отвёртки выведете из зацепления крышку
Fig. 20 (63) на дверце.
u Отсоедините разъем Fig. 20 (60) .
u На верхней дверце поверните опорный кронштейн
Fig. 20 (23) наружу параллельно краю дверцы.
Fig. 21
ВНИМАНИЕ
Кабели могут перекрутиться и из-за этого получить повре-
ждения!
u Используйте шаблон.
Ввод в работу
10
