u Снятие крышки со стороны
ручки Fig. 9 (6) : справа
выведите из фиксатора
при помощи плоской
отвёртки и сдвиньте
наружу.
u Снятие крышки со стороны
шарнира Fig. 9 (11) : слева
выведите из фиксатора
при помощи плоской
отвёртки и сдвиньте
наружу.

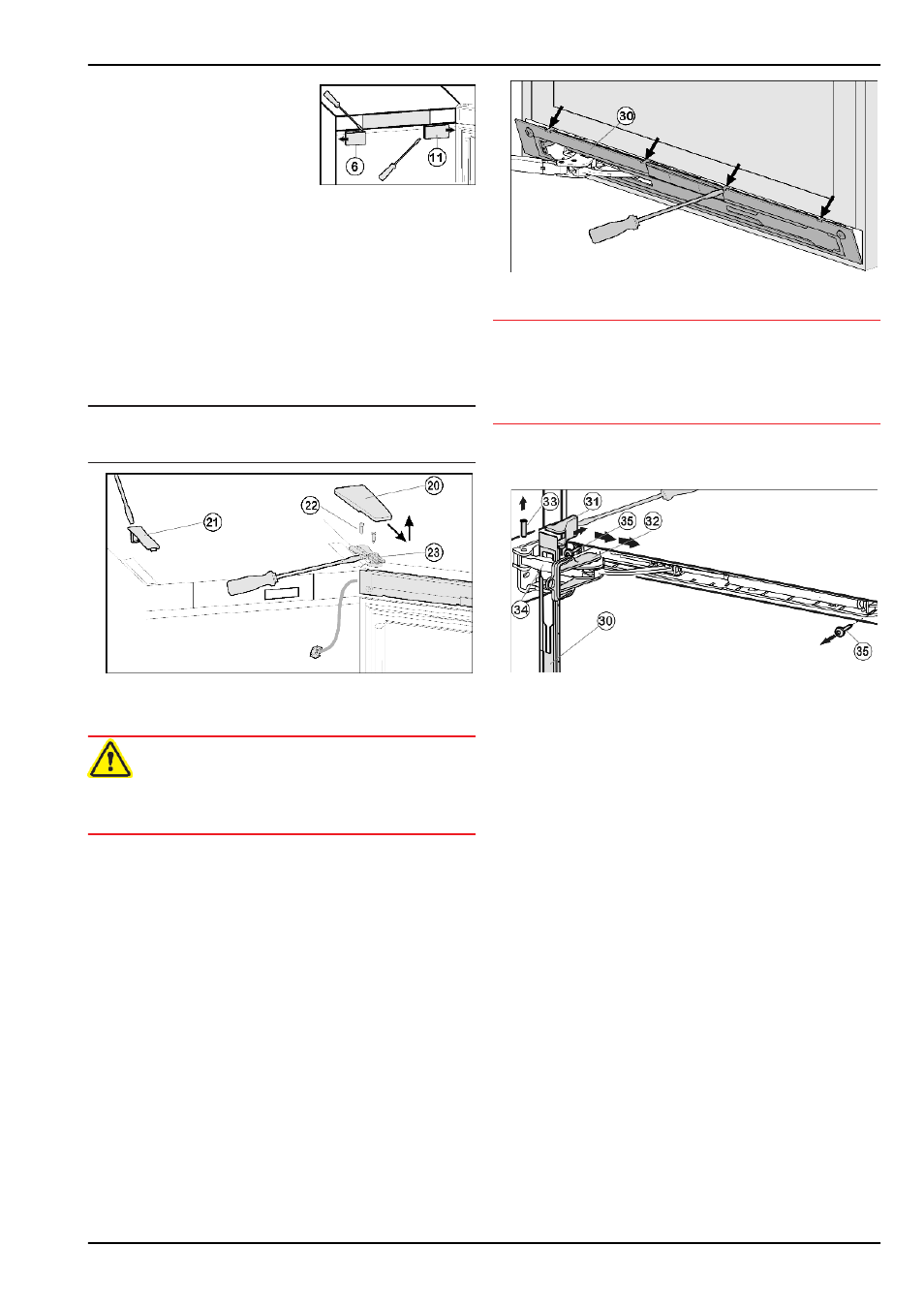

Fig. 9
Для всех устройств
u Снимите переднюю накладку Fig. 8 (10) с помощью
плоской отвертки.
u Снимите контакт и извлеките разъём Fig. 8 (12) .
u Высвободите из направляющей серый кабель
Fig. 8 (13) .
4.3.3 Снятие верхней двери
Указание
u Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.
Fig. 10
u Крышку Fig. 10 (20) снимите движением вперед и вверх
u Снимите крышку Fig. 10 (21) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Полностью вывернитевинты Fig. 10 (22) .
u Снимите дверцу вместе с опорным кронштейном
Fig. 10 (23) и кабелем вверх. Для снятия, возможно,
понадобится осторожно подцепить опорный кронштейн
снизу шлицевой отверткой.
u Отставьте дверь в сторону.
4.3.4 Снятие нижнего амортизатора закры-
вания двери*
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
продолжить с пункта (см. 4.3.5) .
Fig. 11
u Откройте нижнюю дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u Не повредите уплотнение дверцы отвёрткой!
u Выведите накладку Fig. 11 (30) из зацепления и
снимите ее с помощью шлицевой отвертки.
w Накладка висит над амортизационной скобой.
Fig. 12
u Сдвиньте накладку над амортизационной скобой
Fig. 12 (34) в направлении устройства вперед.
u Зафиксируйтепредохранитель Fig. 12 (32) в продольном
пазе.
w Благодаря стопору шарнир не может сложиться.
u Подденьте крышку Fig. 12 (31) отвёрткой с внешней
стороны и снимите в направлении наружу.
u При необходимости с помощью другого человека накло-
ните устройство назад.
u Выдавите палец Fig. 12 (33) снизу.
u Нажмите амортизационную скобу Fig. 12 (34) в направ-
лении дверцы.
u Снимите накладку Fig. 12 (30) .
u Открутите узел амортизатора закрывания дверцы (2
шт. Torx® 15) Fig. 12 (35) .
u Вытащите немного узел амортизатора закрывания
дверцы, сдвиньте его в направлении дверной ручки и
отведите.
u Отложите узел амортизатора закрывания двери в
сторону.
4.3.5 Снятие нижней двери
u Закройте нижнюю дверь.
Для устройств без амортизатора закрывания двери:
u Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец Fig. 13 (41) .
Для устройств с амортизатором закрывания двери:
u Вытащите средний опорный палец Fig. 13 (41) с шайбой
Fig. 13 (44) из опорного кронштейна и нижней дверцы.
Для всех устройств
u Снимите пластмассовый колпачок Fig. 13 (40) .
Ввод в работу
8
