u Отсоедините входящий в объем поставкишаблон
Fig. 21 (61) от опорного кронштейна и заблокируйте им
опорный кронштейн Fig. 21 (23) и втулку от поворота.
u При помощи отвертки вытолкните
опорный кронштейн Fig. 20 (23) снизу и
снимите с двери вместе с кабелем.
u Извлеките пробку Fig. 20 (62) снизу при
помощи отвертки и вставьте на другой
стороне.
u Проденьте кабель опорного кронштейна Fig. 20 (23) на
противоположной стороне и установите опорный крон-
штейн.
u Снимите шаблон Fig. 20 (61) и закрепите на опорном
кронштейне.
u Вставьте разъем Fig. 20 (60) .
u Введите кабель в направляющую.
Устройства без амортизатора закрывания двери:
u Зафиксируйте крышку Fig. 20 (63) на дверце.
4.3.13 Монтаж верхней двери
u Установите верхнюю дверцу на средний опорный палец
Fig. 13 (41) , закройте дверцу и установите верхний
опорный кронштейн Fig. 10 (23) так, чтобы он защел-
кнулся в верхней стороне устройства.
u Закрутите опорный кронштейн Fig. 10 (23) (с усилием
4 Нм). При необходимости просверлите отверстия или
используйте аккумуляторную отвертку.
u Защёлкните крышку Fig. 10 (20) и крышку Fig. 10 (21) .
u Снова установите разъём Fig. 8 (12) .
u Введите кабель в направляющую.
u Снова установите крышку Fig. 8 (10) .
Устройства без амортизатора закрывания двери:
u Установите крышку Fig. 9 (6) снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
u Установите крышку Fig. 9 (11) снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
Устройства с амортизатором закрывания двери:
u Оставьте дверь открытой.
4.3.14 Монтаж верхнего амортизатора
закрывания двери*
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
продолжить с пункта (см. 4.3.15) .

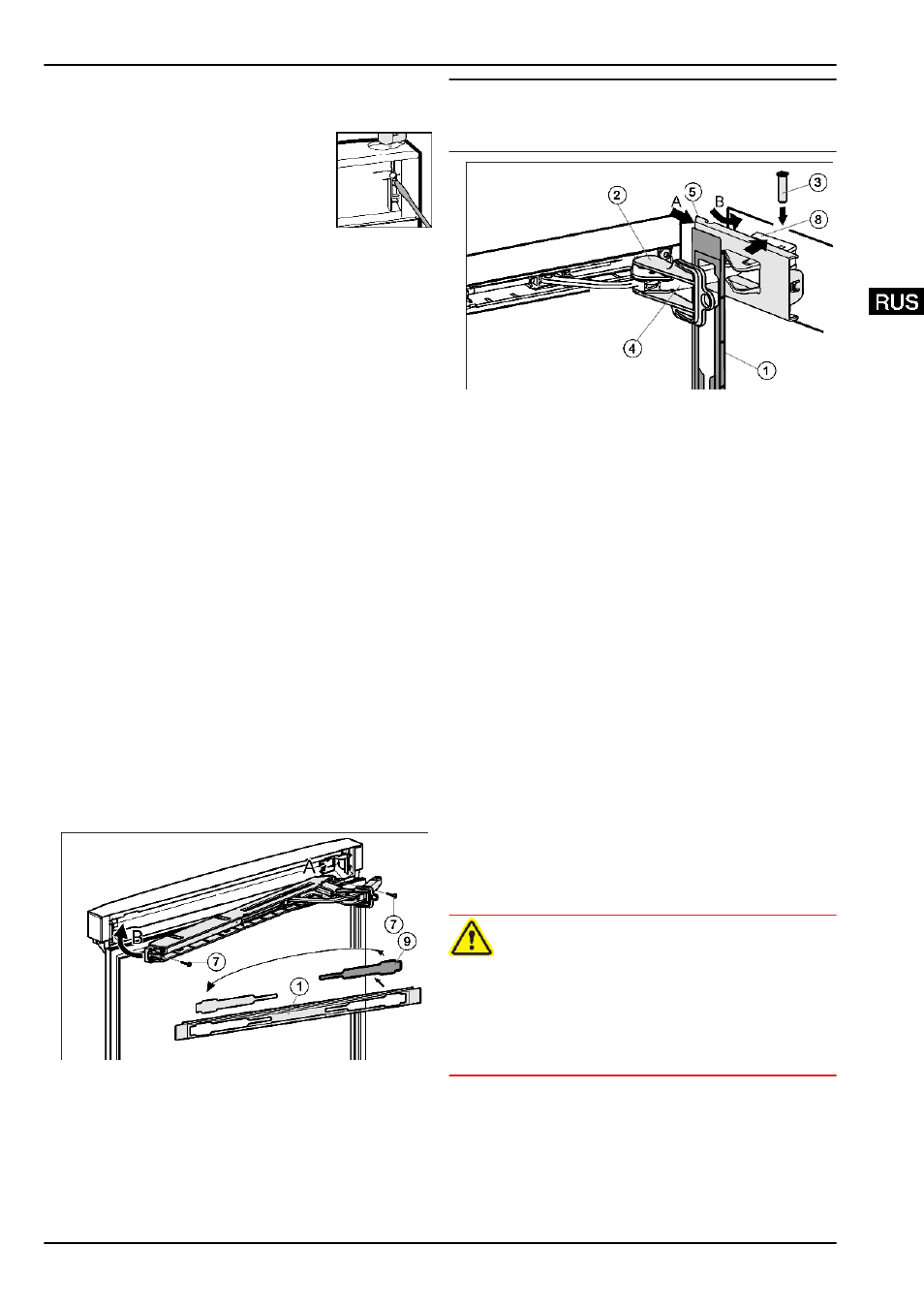

Fig. 22
u Освободите крышку Fig. 22 (9) из накладки Fig. 22 (1) и
снова установите её на другой стороне.
u Зацепите (А) и поверните (В) верхний узел амортиза-
тора закрывания дверцы шарниром на стороне
шарнира.
w Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u Прикрутите узел амортизатора закрывания двери. (2
шт. Torx® 15) Fig. 22 (7)
Указание
u Соблюдайте последовательность. Сначала навесьте
накладку над амортизирующей скобой, после этого
крышку.
Fig. 23
u Навесьтенакладку Fig. 23 (1) на амортизационную
скобу Fig. 23 (4) таким образом, чтобы передние
защелки показывали во внутрь, а передняя сторона
была направлена к устройству.
u Отодвиньте (А)крышку Fig. 23 (5) снаружи и поверните
(В) через опорную деталь Fig. 23 (8) .
u Установите крышку Fig. 23 (5) и защелкните ее до
первого фиксатора.
w После позиционирования амортизирующей скобы
отверстия для пальцев расположены друг над другом.
u Притяните амортизационную скобу Fig. 23 (4) к опорной
детали Fig. 23 (8) и сверху вставьте палец Fig. 23 (4)
таким образом, чтобы квадратная головка сидела в
углублении.
u Теперь полностью защелкните крышку Fig. 23 (5) на
опорной детали Fig. 23 (8) .
w Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
u Выкрутите фиксатор Fig. 23 (2) .
u Защелкните накладку Fig. 23 (1) на дверце.
u Снаружи установитекрышку Fig. 6 (6) со стороны ручки
с поворотом на 180° и защелкните ее.
4.3.15 Выравнивание дверей
u При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 15 (55) и среднем опорном кронштейне Fig. 13 (42)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 15 (55) .
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u Прикрутите опорные подставки 4 Нм.
u Проверить все болты и при необходимости подтянуть.
Ввод в работу
