C7
1
取下镜头的防尘盖。
2
将镜头定位销,与摄像机基座面上的凹槽对齐,然后将
镜头牢固地安装于摄像机基座面上。
3
转动摄像机侧的反锥卡座环,固定镜头。
4
将镜头侧的电源和光圈控制电缆,连接于摄像机上。
须知
1. 切勿握持镜头主体或驱动装置(包括束带部分)使其承
受摄像机的全部重量。向基座和驱动装置等部位施加过
度的力,会导致损坏镜头各部位的机构。
2. 额定电压 :DC12V
正常工作范围 :DC10V ~ 17V
使用电池和适配器时,有的厂家的额定电压可能略高,
因此请务必在上述电压范围内使用。如不在电压的正
常工作范围内使用,会导致驱动装置的故障发生。此外,
输入镜头的电源有正负极性。将电池及连接器连接到
镜头上时,请务必确认电源电缆线的正负极性。误接
正负极性将有可能成为故障的原因。

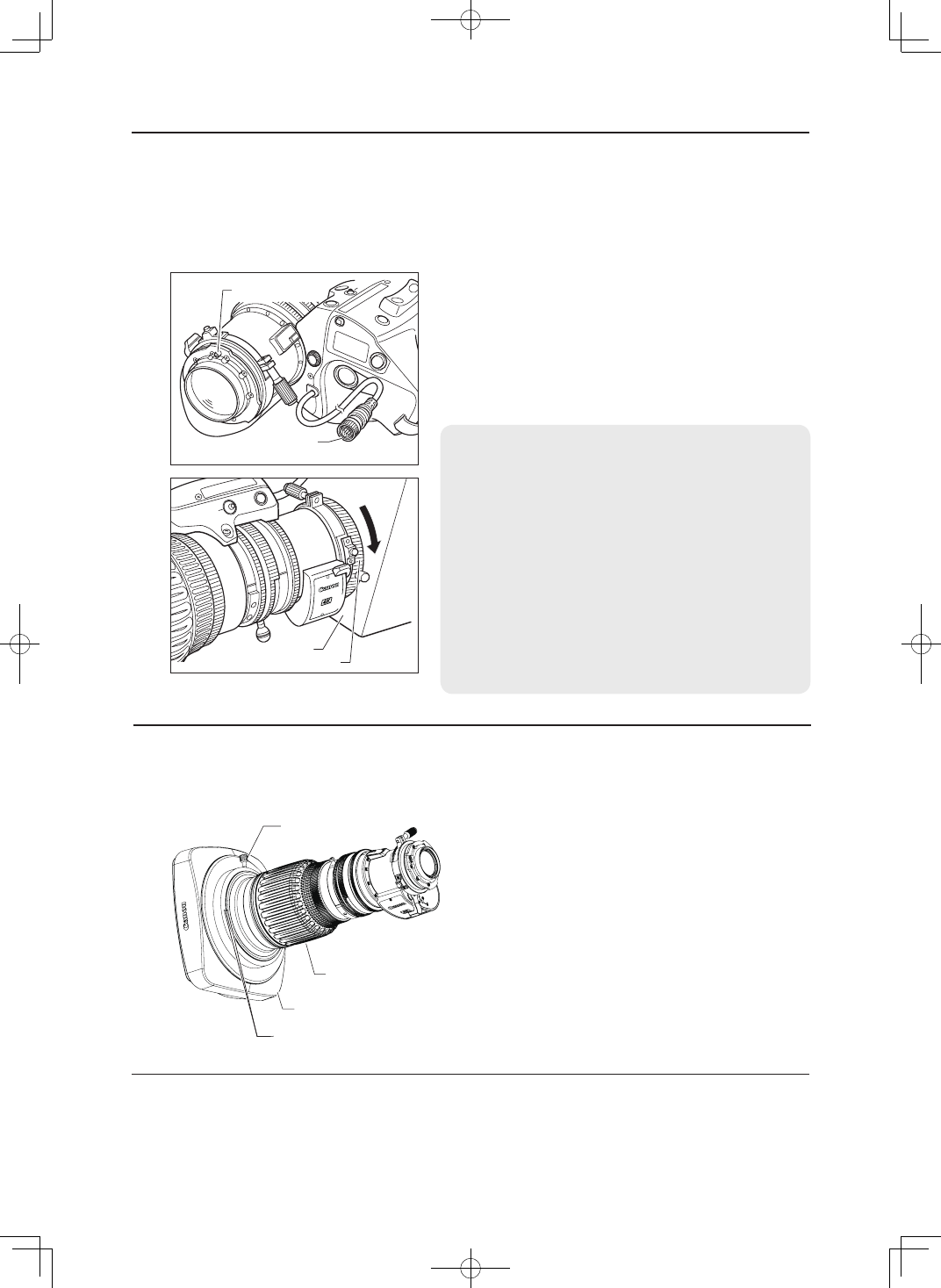

2-1. 镜头与摄像机的配套安装
连接镜头之前,必须将摄像机的电源设为OFF
。
VTR
DISPLA
Y
RET
MEMO
AUX
T
W
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
⭥Ⓚ઼ݹസ
᧗ࡦ⭥㔶
ᇊս䬰
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
M
AUX
MEMO
ᩴۿᵪ
৽䭕ᓗ⧟
പᇊ
2 安装与连接
1
将遮光罩安装于镜头的前端。
2
将标注于遮光罩和镜筒上的各个指标点对齐。
3
紧固遮光罩锁定螺钉。
䚞ݹ㖙䬱ᇊ㷪䪹
ᤷḷ⛩
䚞ݹ㖙
䮌ཤ䮌ㆂ
2-3. 接通电源
将摄像机的电源设为ON,向镜头输送电源。
2-2. 镜头与遮光罩的配套安装
出厂时已配备了镜头盖。请按指定处移动镜头和配备遮光罩。
2 安装与连接
