C6
①
光圈增益微调器
②
光圈瞬态自动开关
③
光圈操作模式切换开关
④
变焦翘板开关
⑤
RET开关(录像回放开关)
⑥
MEMO开关(内存开关)
⑦
AUX开关
⑧
后焦锁定螺钉
⑨
后焦调节环
⑩
定位销
⑪
趋近拍摄按钮
注)KASE S型镜头除外
⑫
微距光环
⑬
扩展器切换杆
⑭
光圈环
⑮
变焦环
⑯
变焦杆
⑰
聚焦环
⑱
聚焦伺服/手动切换旋钮
注)仅限于IASE S, IASE-C S, KASE S型镜头
⑲
变焦伺服/手动切换旋钮
⑳
最高变焦速度调整旋钮
㉑
VTR开关
㉒
遥控连接器(20针)
注)但虚拟输出只用于★记号的连接器有效
用于连接变焦或聚焦操作控制配套件(20针)。
而且,★记号的连接器还装上各种虚拟系统的插
接机能。可以输出变焦,聚焦,光圈的各个位置信
号。
㉓
遮光罩锁定螺钉
①
显示屏开关
启动/关闭(ON/OFF)显示屏的显示。
②
显示屏
停止操作状态超过2分钟以上时,显示消失。
③
操作键
可上下左右移动光标。按动中央部位,则可确定位置。

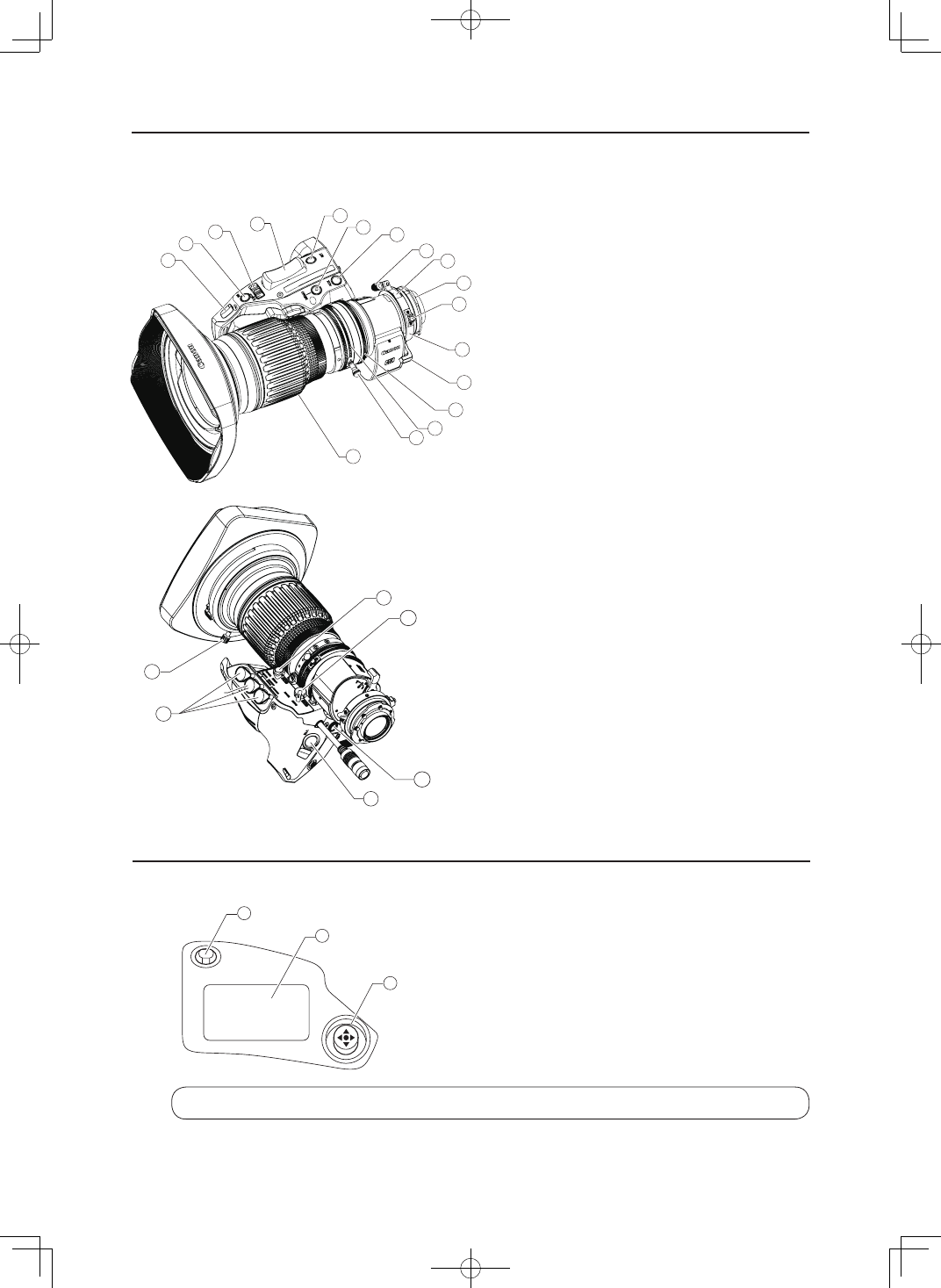

1 各部位名称
DISPLAY
1
3
2
显示器(数码驱动装置)
关于数码驱动装置的操作,请参阅附带的CD-ROM《使用说明书 信息显示屏汇编》。
1 各部位名称
8
17
1
3
4
2
7
5
6
10
11
12
13
16
14
15
9
ۻ
21
18
19
20
22
23
