Инструкция по эксплуатации Grass Valley KayakDD-2 v.6.5.0
Страница 75
KayakDD-2 Цифровой Эфирный Микшер
74
Руководство по Инсталляции и Обслуживанию
5.4.4 Ошибки при Обновлении CPLD
5.4.4.1 Непостоянство данных EEPROM
При проверке необходимости обновления CPLD запускается проверка
правдоподобности информации хранящейся в EEPROM на каждой плате
электроники. Если данные EEPROM неправдоподобны, то пользователь и
инициируется обновление данных.

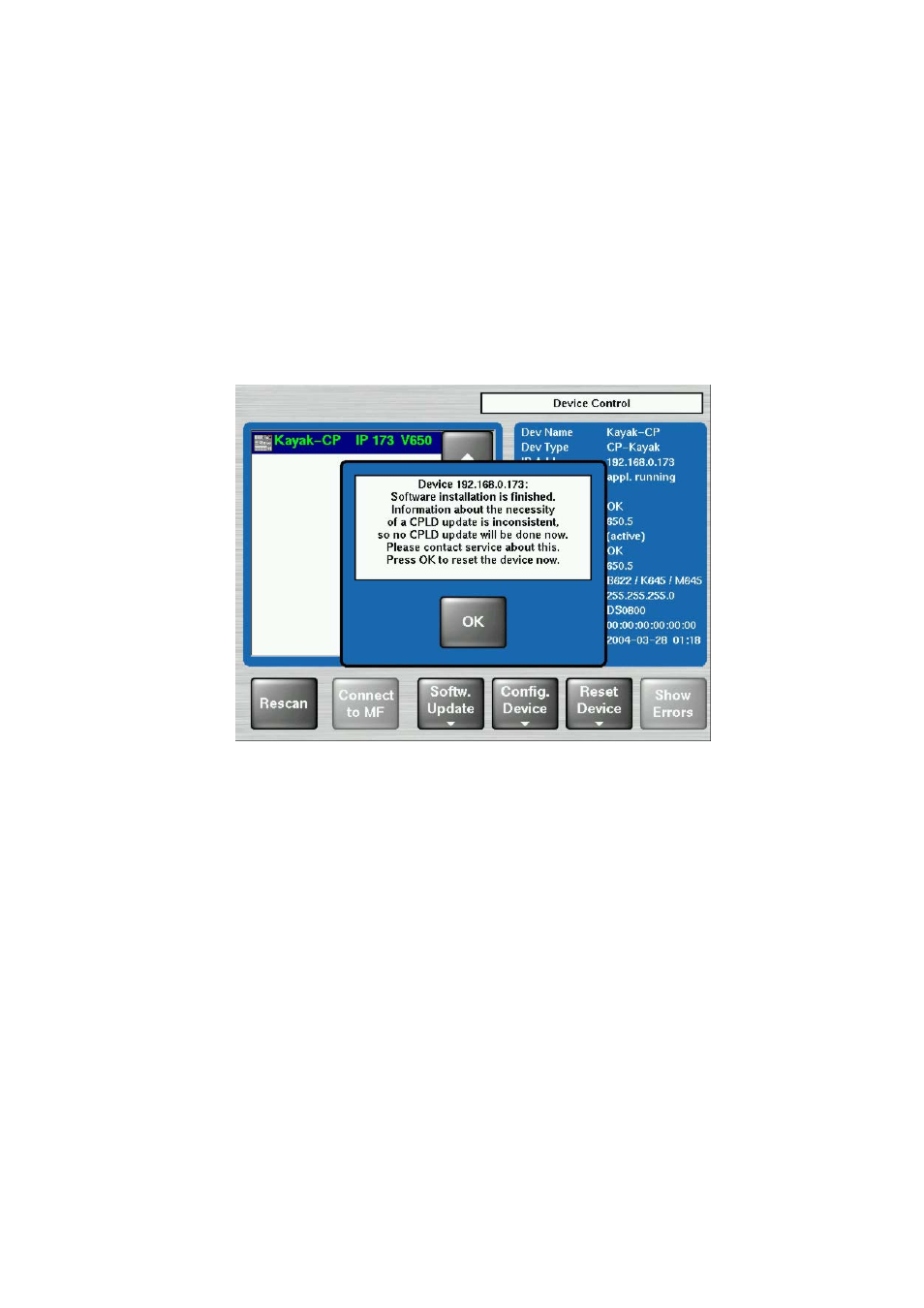

Рисунок 29 Сообщение об ошибках во время обновления CPLD
Обновление CPLD может быть выполнено вручную в любое время. Обновление
пытается даже поправить данные в EEPROM. Тем не менее, обновление CPLD
вручную должно проводиться только квалифицированными сервисными
инженерами и опытными пользователями!
5.4.4.2 Неверное положение программного переключателя CPLD Program Switch
На каждой плате расположен переключатель (ETX. BSCAN), управляющий
внешним или внутренним программированием CPLD. Если данный
переключатель находится в положении ON, то CPLD не может быть обновлено
при установке программного обеспечения. В этом случае появляется сообщение
об ошибке (“CPLD update failed: validating chain failed, check test switch (EXT.
BSCAN)”) и процесс обновления прерывается. Если это произошло, свяжитесь с
сервисным инженером.
Для возврата системы в рабочее состояние произведите перезагрузку.
