KayakDD-2 Цифровой Эфирный Микшер
54
Руководство по Инсталляции и Обслуживанию
4.12.4
Видео Интервалы и Задержки
Общая задержка распространения сигнала от видеовхода к видеовыходу может
меняться в зависимости от временных соотношений входного сигнала и сигнала
синхронизации. Микшер автоматически привязывает входные сигналы на
определенное значение (± B µs). Сигналы входов должны находиться в
пределах данного диапазона для обеспечения синхронизации по выходу.

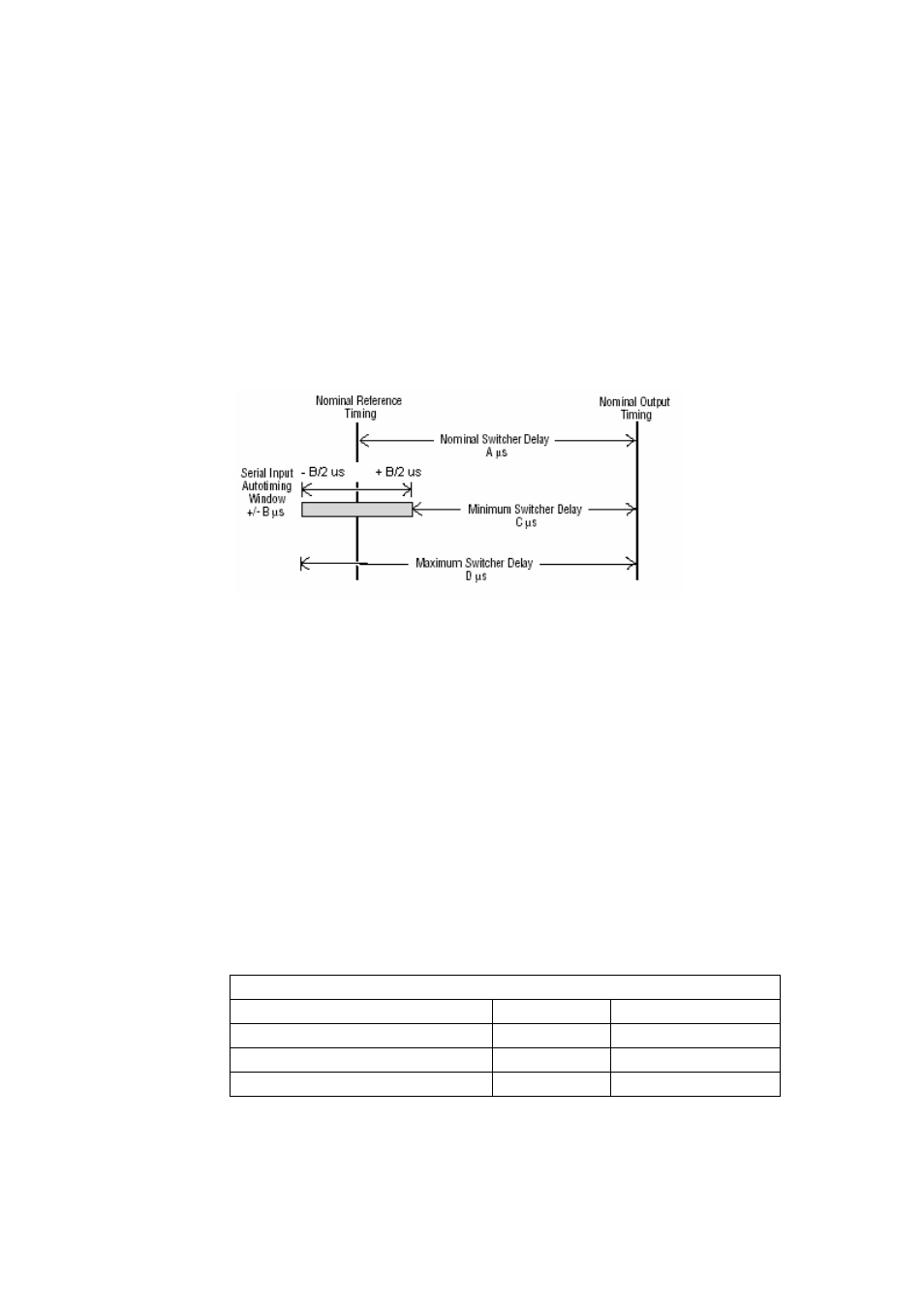

Временная диаграмма, иллюстрирующая окно авто привязки и различные
значения задержки микшера, дана на рисунке ниже.
Рисунок 16 Временные Интервалы и Задержки
ПРИМЕЧАНИЕ!
Для обоих стандартов 525 и 625 работы микшера, приблизительная задержка
микшера составляет одну – две строки. Исключением является использование
Устройства Трансформации. Сигнал, проходящий через устройство
трансформации, задерживается на один кадр.
• Для входов, не имеющих расхождений с сигналом синхронизации, общее
время задержки выражает Номинальную задержку Микшера (A µs).
• Сигналы, поступающие на вход в последней точке окна автофазировки, будут
иметь задержку равную длительности процессов микшера. Это значение
выражается как Минимальная задержка Микшера (C µs).
• Сигналы, поступающие на вход в самой ранней точке окна автофазировки,
будут иметь задержку равную сумме номинальной задержки микшера (A µs).и
значения времени автофазировки (– B µs). Это значение выражается как
Максимальная задержка Микшера (D µs).
Значения задержки для микшера KayakDD приведены в таблице
Значения Задержек в Системе
Номинальная задержка Микшера
A
36 µs
Диапазон автофазировки
B
53 µs
Минимальная задержка Микшера
C
10 µs
Максимальная задержка Микшера
D
63 µs
