KayakDD-2 Цифровой Эфирный Микшер
42
Руководство по Инсталляции и Обслуживанию
4.9
Разъемы Панели Управления

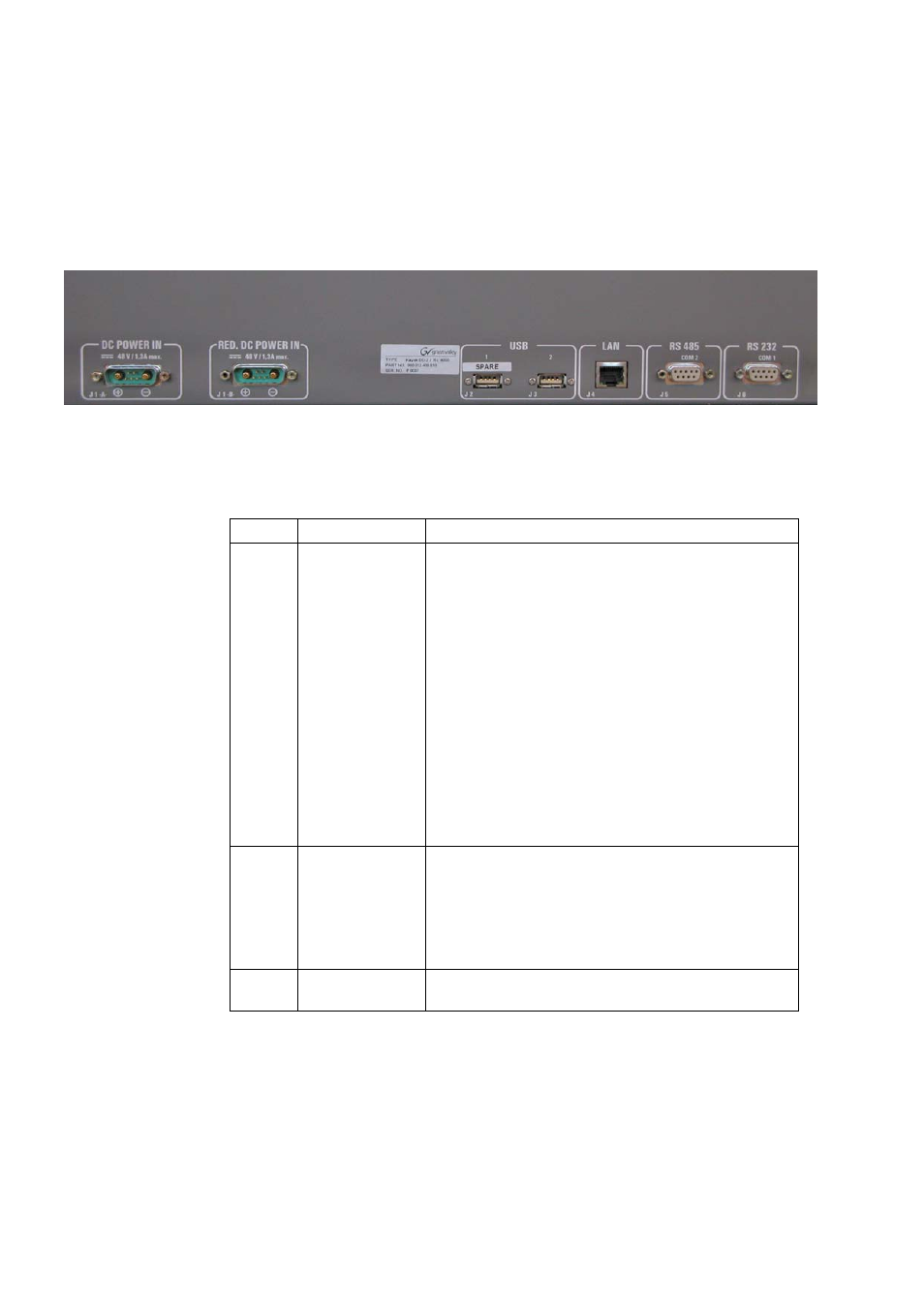

Рисунок 13
Разъемы Панели Управления
На задней стенке Панели Управления KayakDD-2 находятся разъемы питания и
системы управления:
Разъем Наименование Примечание
J1-A DC
POWER
IN
Разъем для подачи постоянного напряжения 48V.
Соединяется с разъемом DC POWER OUT на
блоке Процессора. Соединительный кабель
длиной 10 m (32ft.) прилагается.
Также могут быть использованы кабели длиной
50m (164 ft) и 100m (328 ft.).
В случае больших расстояний (например при
использовании оптических кабелей (не
поставляется Thomson Broadcast & Media
Solutions) ) должен использоваться отдельный
Источник питания напряжением 48V.
Примечание:
Внешний источник питания должен
соответствовать стандартам SELV (Safety
Extra Low Voltage).Соответствие только
стандартам ELV и TNV не разрешается!
J1-B
RED. DC
POWER IN
Разъем для подачи постоянного напряжения 48V с
блока резервного питания KDD-PSU.
Соединительный кабель длиной 5 m (16ft.)
поставляется вместе с KDD-PSU.
Также могут быть использованы кабели длиной
20m (64 ft).
M4 threaded pin Контакт «под винт» для дополнительного
заземления устройства
