8
4.6
расположение антенны
Пользователь должен соблюдать правильное расположение GPS-антенны,
которое указывается в настоящей инструкции.

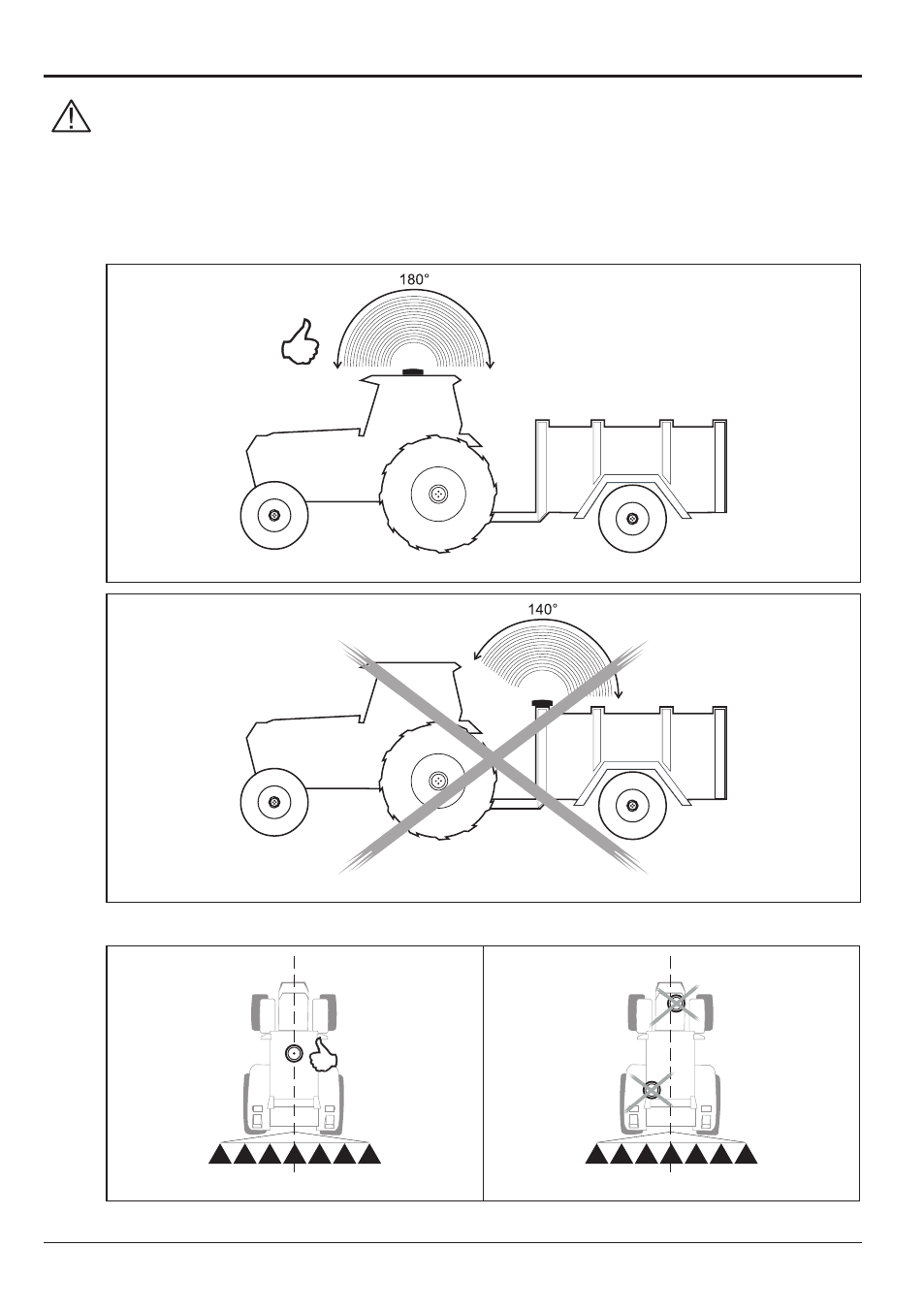

Монтаж антенны:
При выполнении монтажа антенны на кабине сельскохозяйственной машины необходимо
соблюдать несколько основных требований:
• фиксация на самой верхней точке сельхозмашины (включая прицеп); угол приёма в сторону
неба должен быть как можно обширнее.
Рис. 5
Рис. 6
Антенна должна монтироваться на продольной оси агрегата.
Рис. 7
Рис. 8
