10

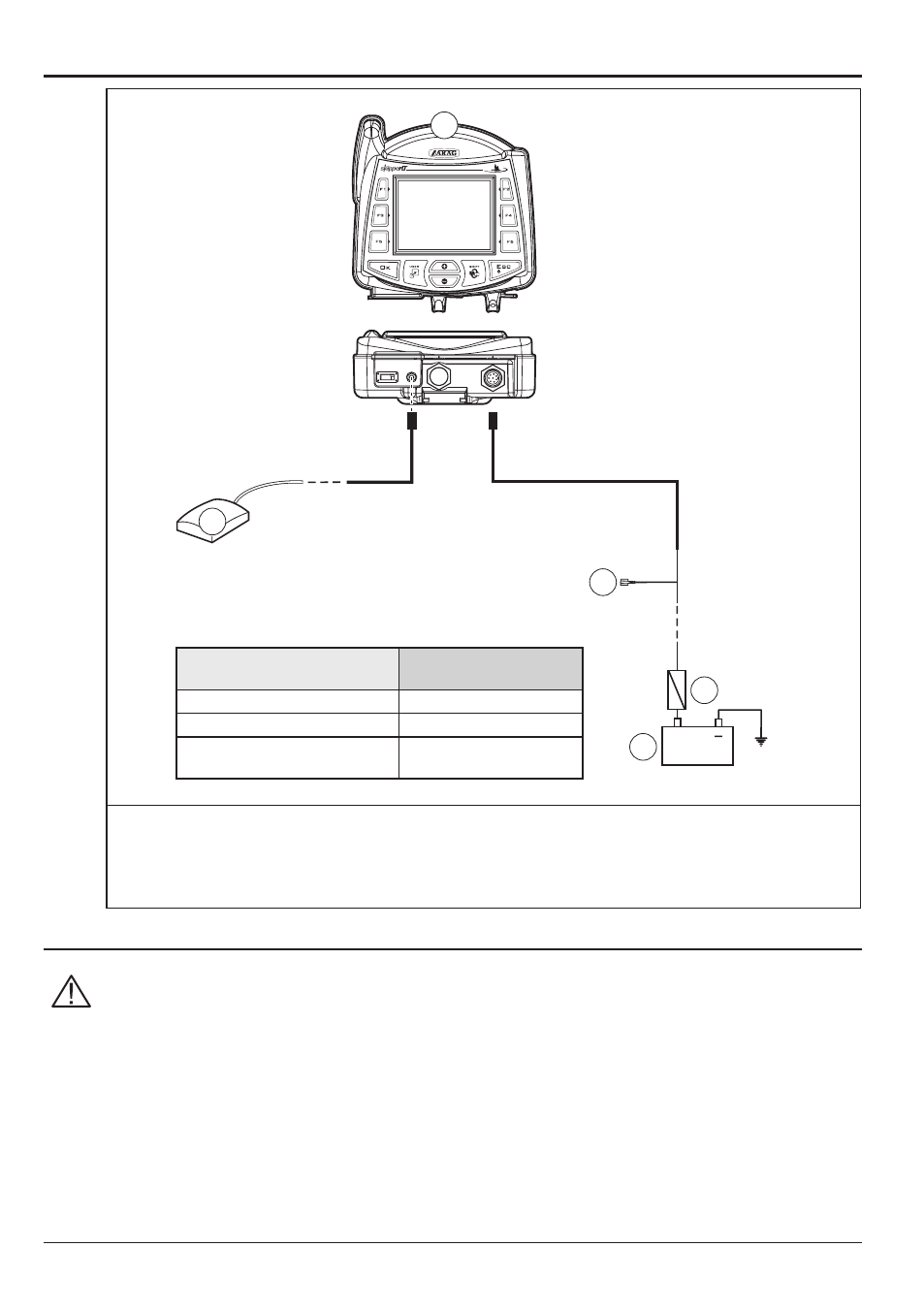

4.7 Электрические соединения - главная схема
+
3 A D
C
E
6 m
B
A
12 В пост. т.
ЦВЕТ ПРОВОДА
питаЮЩий кабелЬ
СоответСтвуЮЩее
Соединение
чёрный отрицательный
красный положительный
зелёный
подключение
обработки
Рис. 10
A Спутниковый навигатор
B Антенна GPS
C Аккумулятор
D Предохранитель автомобильного типа 3 A
E Подключение текущей обработки +12 В пост. т. (с главного клапана управления)
4.8 Соединение с GPS-антенной
Используйте только предусмотренную фирмой "ARAG" антенну, которая была
специально разработана для работы со SKIPPER LT. "ARAG" не берёт на себя
ответственность за ущерб, нанесённый по причине использования антенн
других марок.
Перед выполнением подключений внимательно прочитайте информацию в
пар. 4.3 - общие меры предосторожности по правильному позиционированию
"SKIPPER LT" и электропроводки.
Соедините внешнюю GPS-антенну к SKIPPER LT.
Точки подключения указаны в пар. 4.7 - Электрические соединения - главная схема.
