4 уСтановка
4.1 предисловие
Для монтажа спутниковой системы "SKIPPER LT" не требуются особые технические знания
и навыки. В любом случае, рекомендуем доверять выполнение установки специалистам, так
как при работе необходимо осуществлять и электрические соединения.
ФИРМА "ARAG" НЕ ОТВЕЧАЕТ НИ ЗА КАКИЕ ПОВРЕЖДЕНИЯ, НАНЕСЁННЫЕ
оборудованиЮ из-за выполнения монтажа неподготовленными
работниками.
СнимаетСя вСякая Форма гарантии в Случае повреждения
оборудования по причине неправилЬно выполненного монтажа и/или
Соединения
.
внимание! можно подСоединятЬ толЬку предуСмотреннуЮ антенну и ни
в коем Случае другие (код 520110.600).
ФИРМА "ARAG" НЕ БЕРЁТ НА СЕБЯ ОТВЕТСТВЕННОСТЬ ЗА ПОВРЕЖДЕНИЯ,
НАНЕСЁННЫЕ ОБОРУДОВАНИЮ, ЗА НЕИСПРАВНОЕ ФУНКЦИОНИРОВАНИЕ И
ВЫТЕКАЮЩИЕ ИЗ ЭТОГО ОПАСНЫЕ СИТУАЦИИ В ТОМ СЛУЧАЕ, КОГДА МОДУЛЬ
СОЕДИНЯЕТСЯ С НЕОРИГИНАЛЬНЫМИ ПРИЁМНИКАМИ, КОТОРЫЕ НЕ ПОСТАВЛЯЕТ
"ARAG"
.
4.2

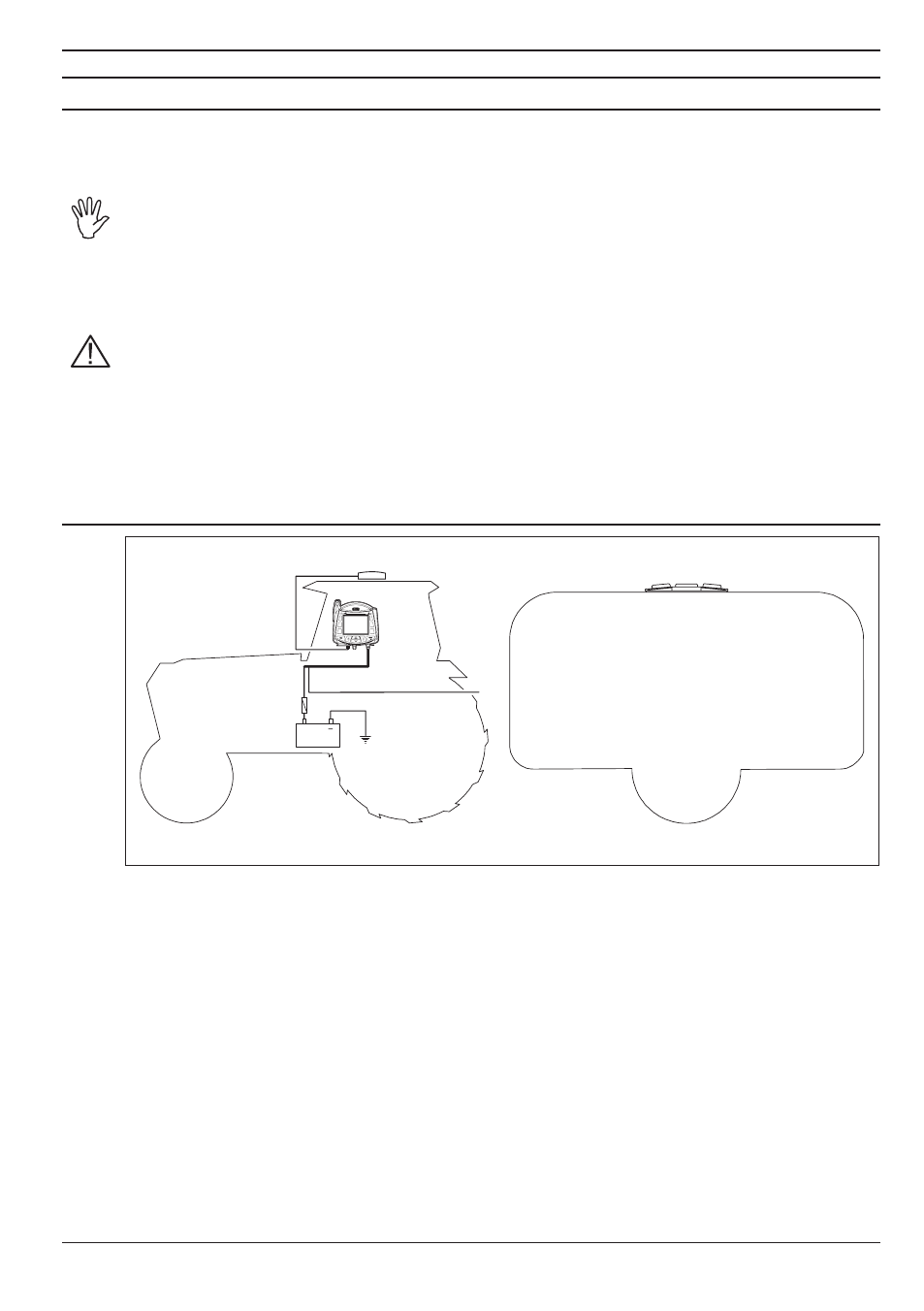

компоновка оборудования
B
C
A
+
D
12 В пост. т.
Рис. 2
обозначения:
A Спутниковый навигатор "SKIPPER LT"
B Антенна GPS
C Аккумулятор
D Подключение текущей обработки +12 В
пост. тока (от главного клапана управления)
