4 габаритные размеры, 5 расположение навигатора "skipper lt – Инструкция по эксплуатации ARAG Skipper LT - Satellite Navigator
Страница 7
7
4.4

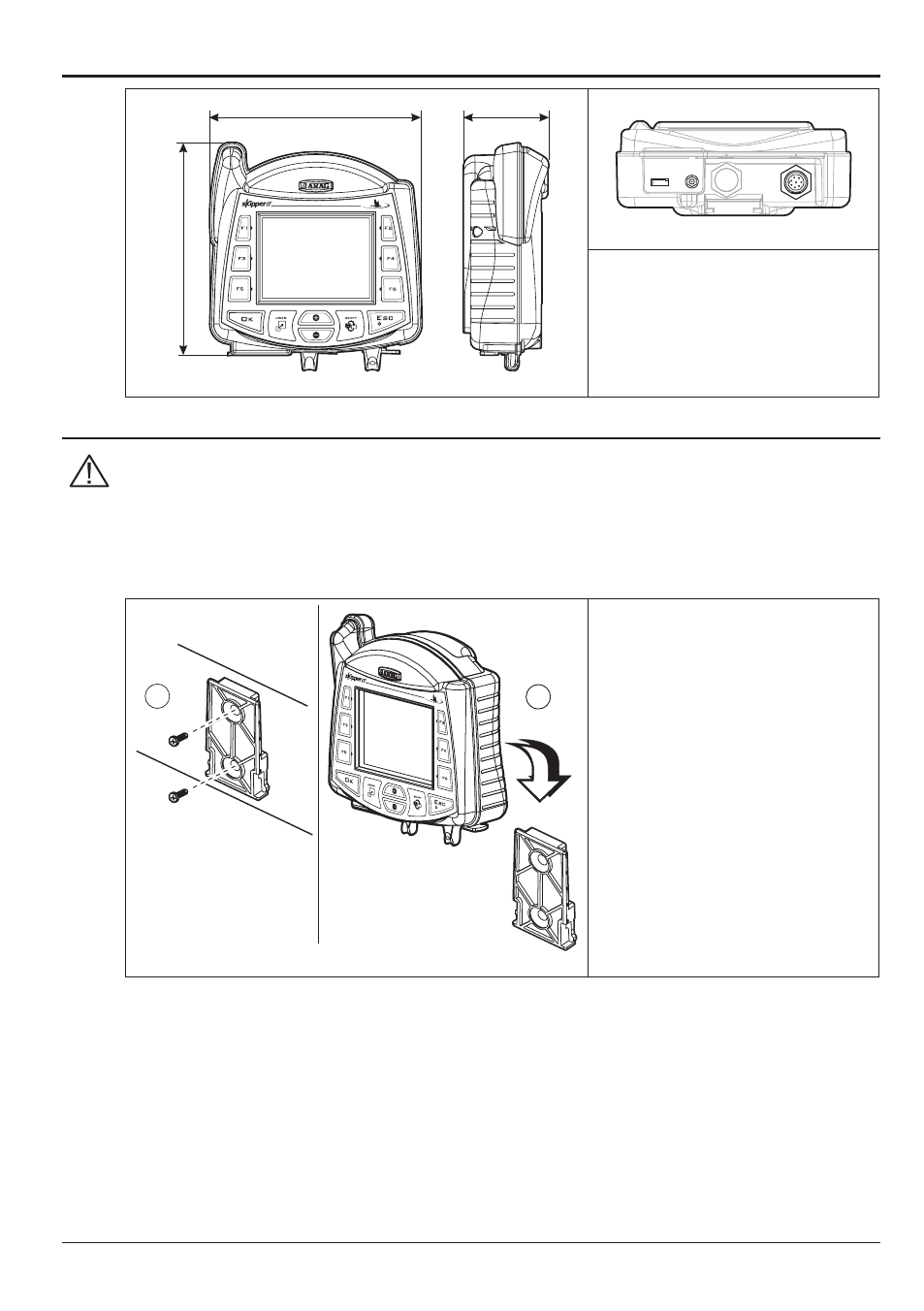

габаритные размеры
65.3
161.6
162.0
Рис. 3
3
1
2
2
обозначения:
1 Порт USB HOST (pendrive и т. д.)
2 Антенна GPS
3 Питание
4.5
Расположение навигатора "SKIPPER LT"
перед расположением спутникового навигатора внимательно прочитайте
информацию в пар. 4.3 - Общие меры предосторожности по правильному
позиционированию "SKIPPER LT" и электропроводки.
"SKIPPER LT" должен размещаться в центральном участке кабины, чтобы не мешать при
управлении агрегатом и, чтобы оператор мог свободно контролировать отображаемые
данные во время обработки.
1
2
Рис. 4
1) Расместите крепёжный суппорт
в кабине при помощи винта из
поставки. Навигатор должен
распологаться в хорошо заметном и
доступном для рук месте, но вдали
от работающих узлов.
2) Поместите навигатор на суппорте
и надавите вниз до срабатывания
полной блокировки.
