SATEL
ACCO
6

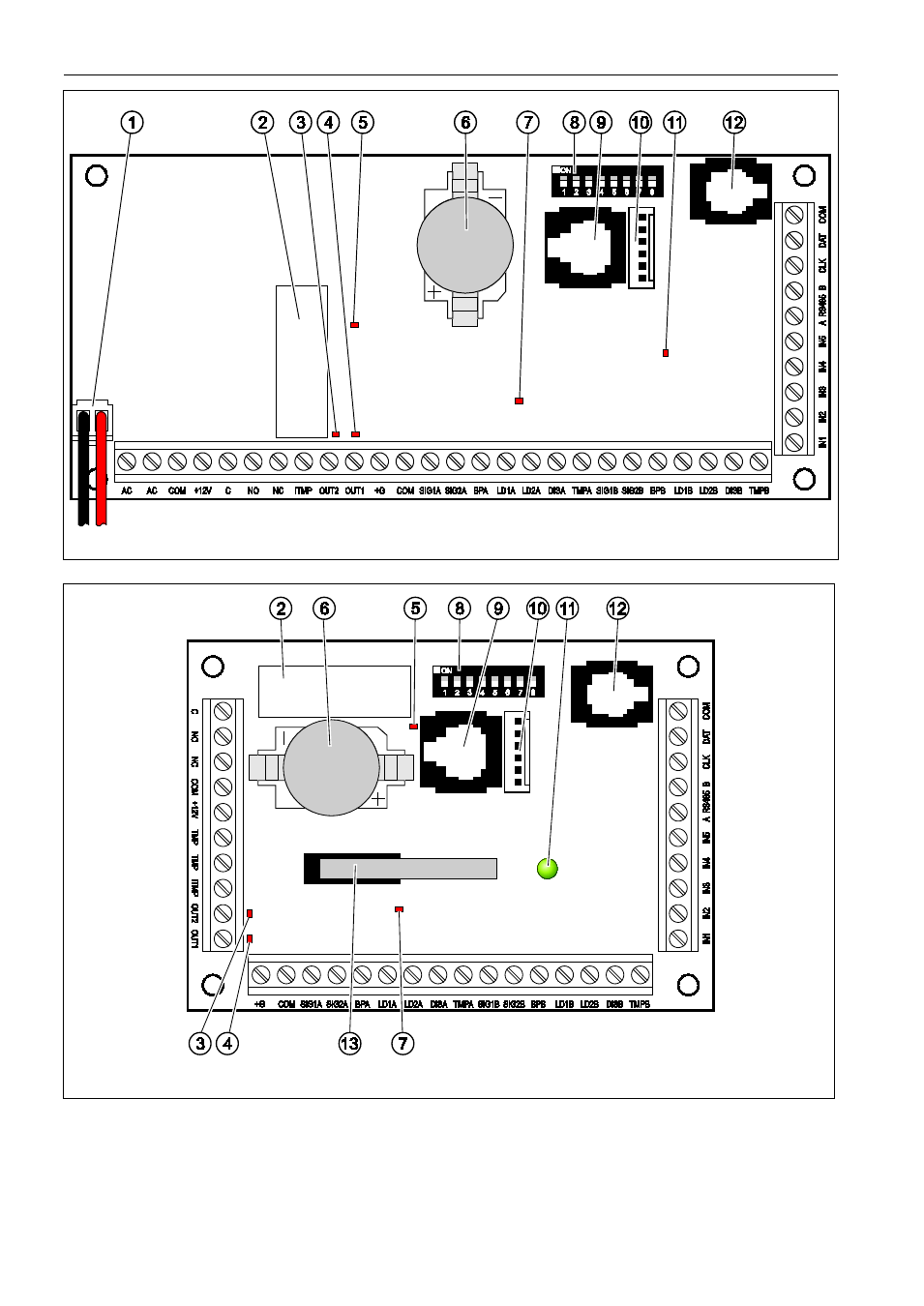

Рис. 3. Вид платы электроники контроллера ACCO-KPWG-PS.
Рис. 4. Вид платы электроники контроллера ACCO-KPWG.
Пояснения к рисункам 1, 2, 3 и 4:
1 –
провода для подключения аккумулятора (ACCO-KP-PS и ACCO-KPWG-PS).
2 –
реле.
3 –
светодиод, индицирующий состояние выхода OUT2 – включен, если выход
замкнут на массу.
