Подключение ЖКИ-клавиатуры к RJ разъему
Способ подключения магистрали ЖКИ-клавиатуры к RJ разъему показан на рисунке 15.
Разъем предназначен для подключения ЖКИ-клавиатуры на время программирования,
в случае если другие устройства, подключенные к модулю, не позволяют настроить его.
Для настройки модуля может использоваться любая ЖКИ-клавиатура, совместимая
с ПКП INTEGRA. Однако не рекомендуется использовать эти клавиатуры для
ежедневного обслуживания модуля, так как они отличаются от устройств СКУД
символами светодиодов. Контроллеры обслуживают считыватели карт в ЖКИ-
клавиатурах INT-KLCDR-GR и INT-KLCDR-BL с программой 1.06 или более поздней.

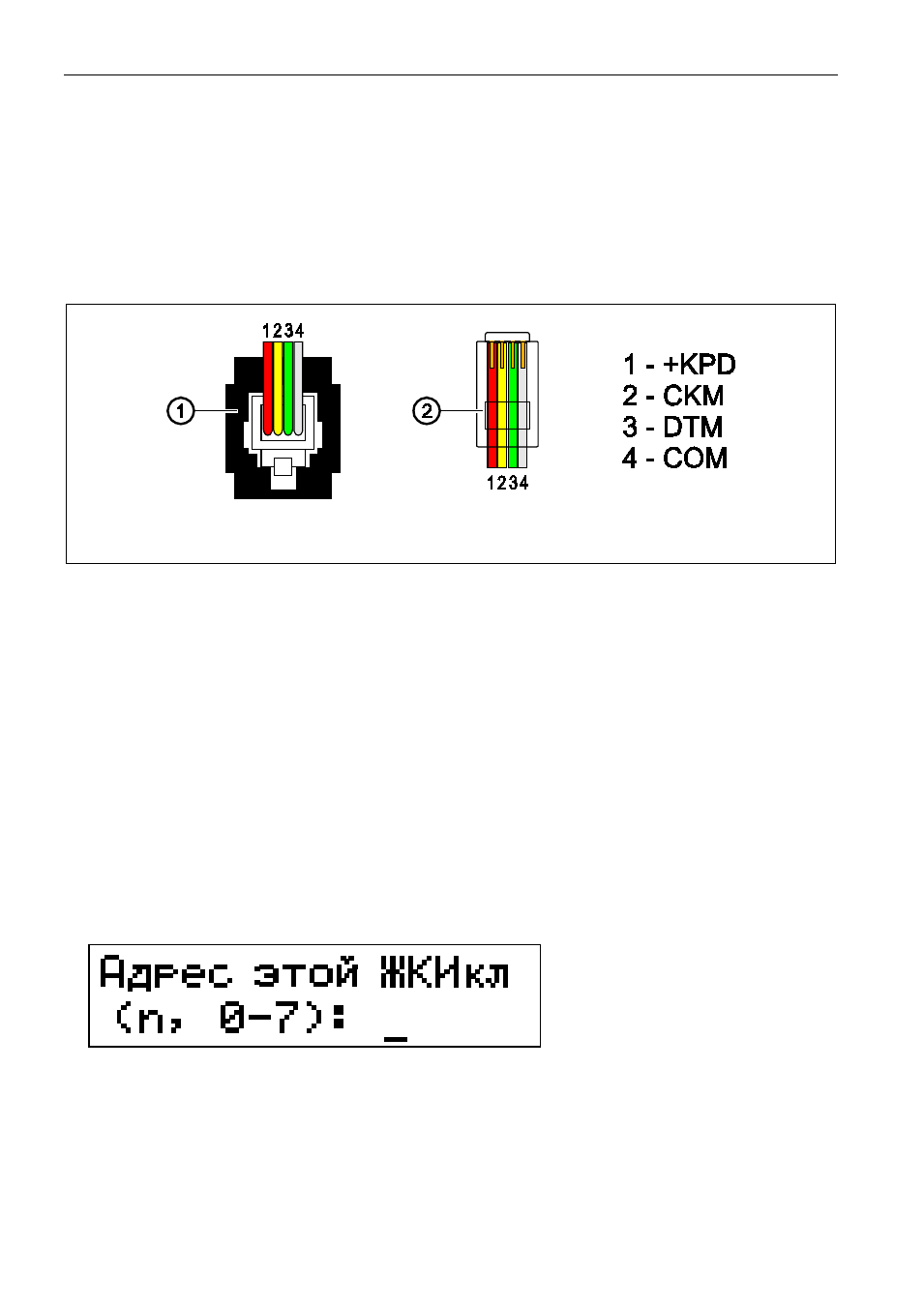

Рис. 15. Последовательность проводов в штекере, соединяющем ЖКИ-клавиатуру
с модулем. 1 – вид штекера в разъеме. 2 – вид штекера со стороны штырьков.
Примечания:
• Если к контроллеру подключена 1 клавиатура ACCO-SCR-BG и любой
считыватель проксимити карт, то в ЖКИ-клавиатуре должен быть установлен
адрес другой, чем в клавиатуре ACCO-SCR-BG:
1 –
если в клавиатуре ACCO-SCR-BG установлен адрес 0,
0 –
если в клавиатуре ACCO-SCR-BG установлен адрес 1.
• Если к контроллеру подключены 2 клавиатуры ACCO-SCR-BG, то одну из них
необходимо отключить от клеммы DAT (зеленый провод), а в ЖКИ-клавиатуре
необходимо установить адрес идентичный адресу отключенной клавиатуры.
3.1.3
Установка адреса ЖКИ-клавиатуры
1.
Отключите питание клавиатуры (KPD) и провода шины данных (CKM, DTM).
2.
Замкните между собой клеммы CKM и DTM клавиатуры.
3.
Включите питание модуля.
4.
На дисплее отобразится адрес клавиатуры:
Рис. 16. Программирование адреса ЖКИ-клавиатуры.
5.
Измените адрес на необходимый (0 или 1). Клавиатура подтвердит установку адреса
4
короткими и 1 длинным звуком.
6.
Отключите питание клавиатуры (KPD).
7.
Подключите правильно клавиатуру к контроллеру точки прохода (к клеммам: CKM,
DTM
и KPD).
n=0...7,
текущий адрес,
установленный
в клавиатуре
