SATEL
ACCO
24

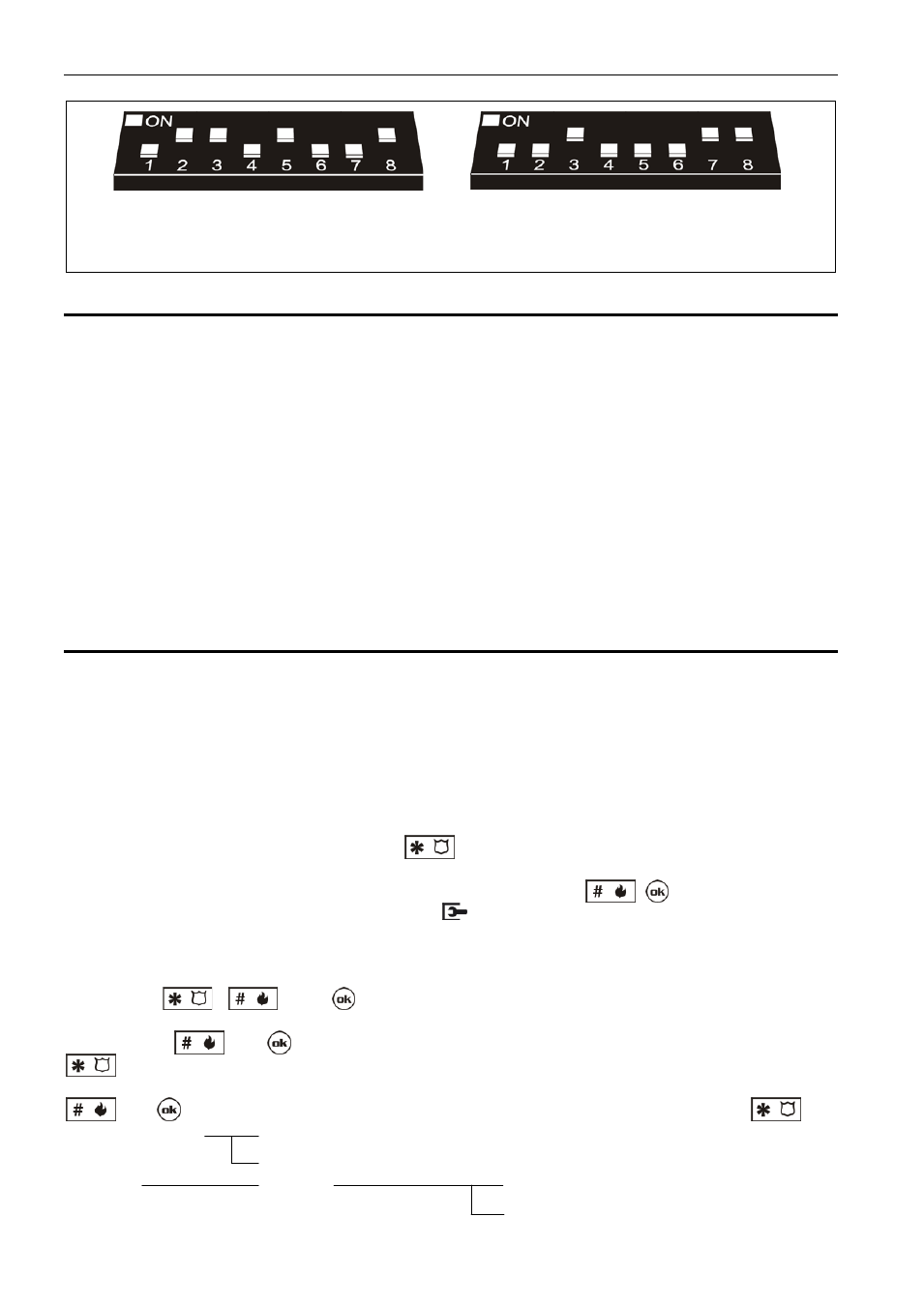

Рис. 18. Пример установки адреса на DIP-переключателях.
5.
Н
АСТРОЙКА КОНТРОЛЛЕРА
Модуль контроллера может быть настроен на работу с помощью ЖКИ-клавиатуры или
компьютера с установленной программой ACCO-SOFT-LT.
ЖКИ-клавиатура может быть подключена к модулю в качестве терминала. Можно
также подключить ЖКИ-клавиатуру только на время программирования. Для
подключения клавиатуры предназначен RJ разъем на плате электроники.
Связь компьютера с контроллером может осуществляться двумя способами:
1. RS-232.
Порт контроллера соедините с COM портом компьютера с помощью кабеля
DB9FC/RJ
производства SATEL.
2. RS-485.
Порт контроллера подключите к магистрали, объединяющей модули
в систему. Компьютер подключите к магистрали с помощью конвертера ACCO-USB
от SATEL (описание способа подключения находится в руководстве на конвертер).
Настройка с помощью ACCO-SOFT-LT в обоих случаях производится идентично.
5.1
Н
АСТРОЙКА С ПОМОЩЬЮ
ЖКИ-
КЛАВИАТУРЫ
ЖКИ-клавиатура позволяет осуществлять настройку модуля, а также добавлять
и удалять пользователей в модуле, к которому подключена ЖКИ-клавиатура. ЖКИ-
клавиатура не позволяет редактировать графики доступа (расписания доступа).
Примечание: Не рекомендуется добавлять и удалять пользователей с помощью
ЖКИ-клавиатуры, если модули работают в составе СКУД.
Настройка осуществляется с помощью функций, доступных в сервисном режиме.
Чтобы запустить сервисный режим введите код пользователя с полномочием
А
ДМИНИСТРАТОР
и нажмите клавишу
.
В меню, которое появится на дисплее,
с помощью клавиши со стрелкой или найдете позицию С
ЕРВИСНЫЙ РЕЖИМ
.
Когда
стрелка на дисплее укажет эту позицию, нажмите клавишу
,
или . Сервисный
режим индицирует включенный светодиод [СЕРВИС].
5.1.1
Меню сервисного режима
Перемещаться по меню сервисного режима можно с помощью клавиш со стрелками
и клавиш:
,
или
.
Клавиши и позволяют пролистывать список
функций. Вход в подменю или запуск выбранной функции происходит после нажатия
клавиши ,
или . Выход из подменю возможен после нажатия клавиши или
.
В случае подменю и функций, в которых программируются опции и параметры,
выход происходит после подтверждения введенных изменений нажатием клавиши
или либо после отказа от записи изменений после нажатия клавиши
.
Пользователи
Добавить пользователя
Поиск пользователя
Входы
Вход n
Функция входа
Чувствительность входа
адрес: 150
адрес: 196
