Цвет проводов
Функция
Клеммы модулей
ACCO-KPWG-PS / ACCO-KPWG
Считыватели A
Считыватели B
коричневый
анод красного светодиода
LD2A
LD2B
белый
данные
SIG1A
DISA
SIG1B
DISB
серый
масса
COM
COM
зеленый
анод зеленого светодиода
LD1A
LD1B
желтый
катод светодиода
COM
COM
Таблица 3. Способ подключения проводов считывателей к клеммам модуля.
3.5
П
ОДКЛЮЧЕНИЕ ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ И ДАТЧИКОВ КОНТРОЛИРУЕМОЙ
ДВЕРИ
Устройство, управляющее дверью, необходимо подключить к соответствующим
клеммам релейного выхода. Датчик, контролирующий состояние двери, подключите
к одному из входов модуля (вход 1 по умолчанию запрограммирован как Д
АТЧИК
СОСТОЯНИЯ ДВЕРИ
типа NO, но можно выбрать любой из пяти входов и запрограмми-
ровать его соответствующим образом).
3.6
Ш
ЛЮЗ

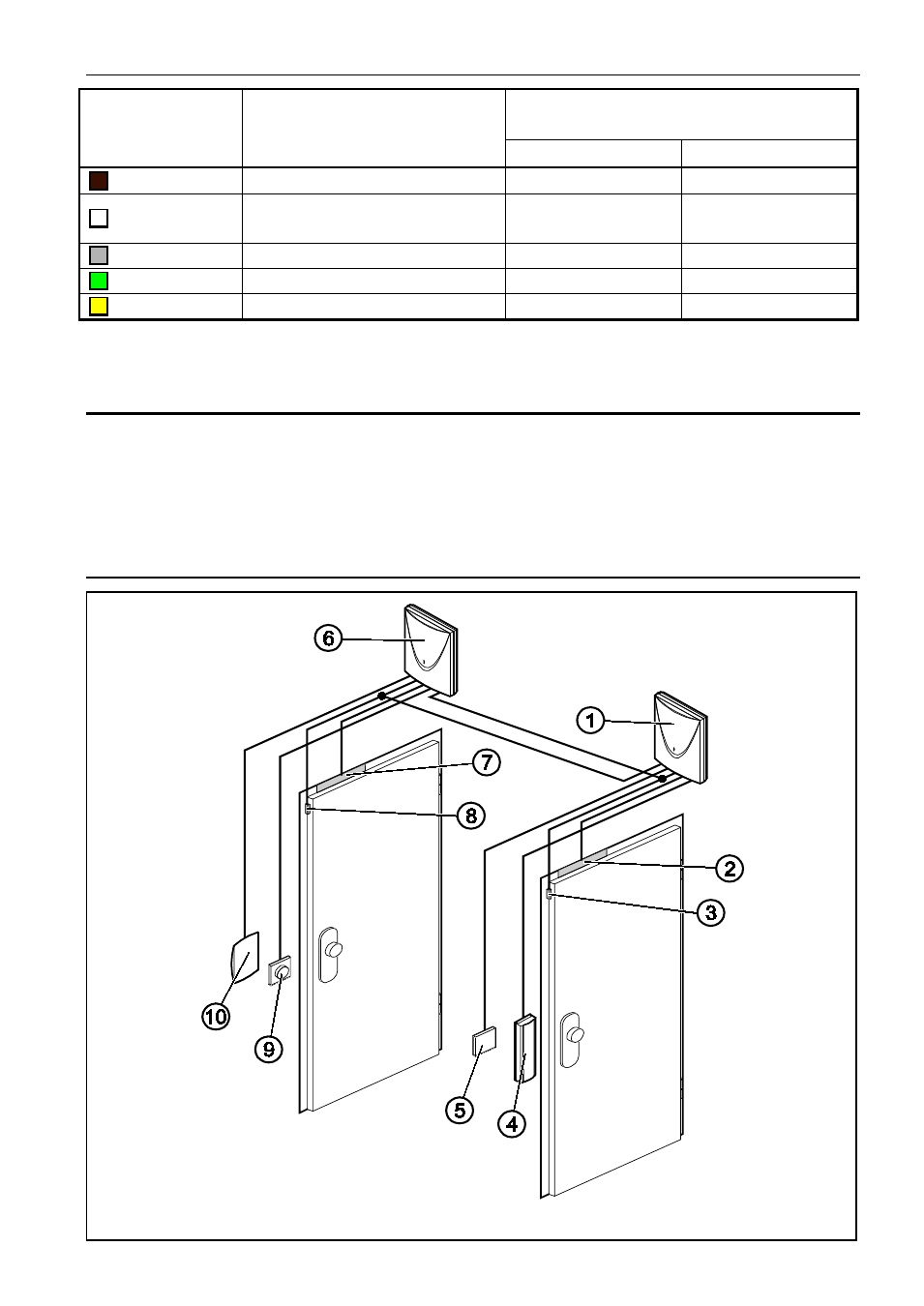

Рис. 17. Пример подключения двух модулей в конфигурации „шлюз”.
