24
Руководство по установке SATEL

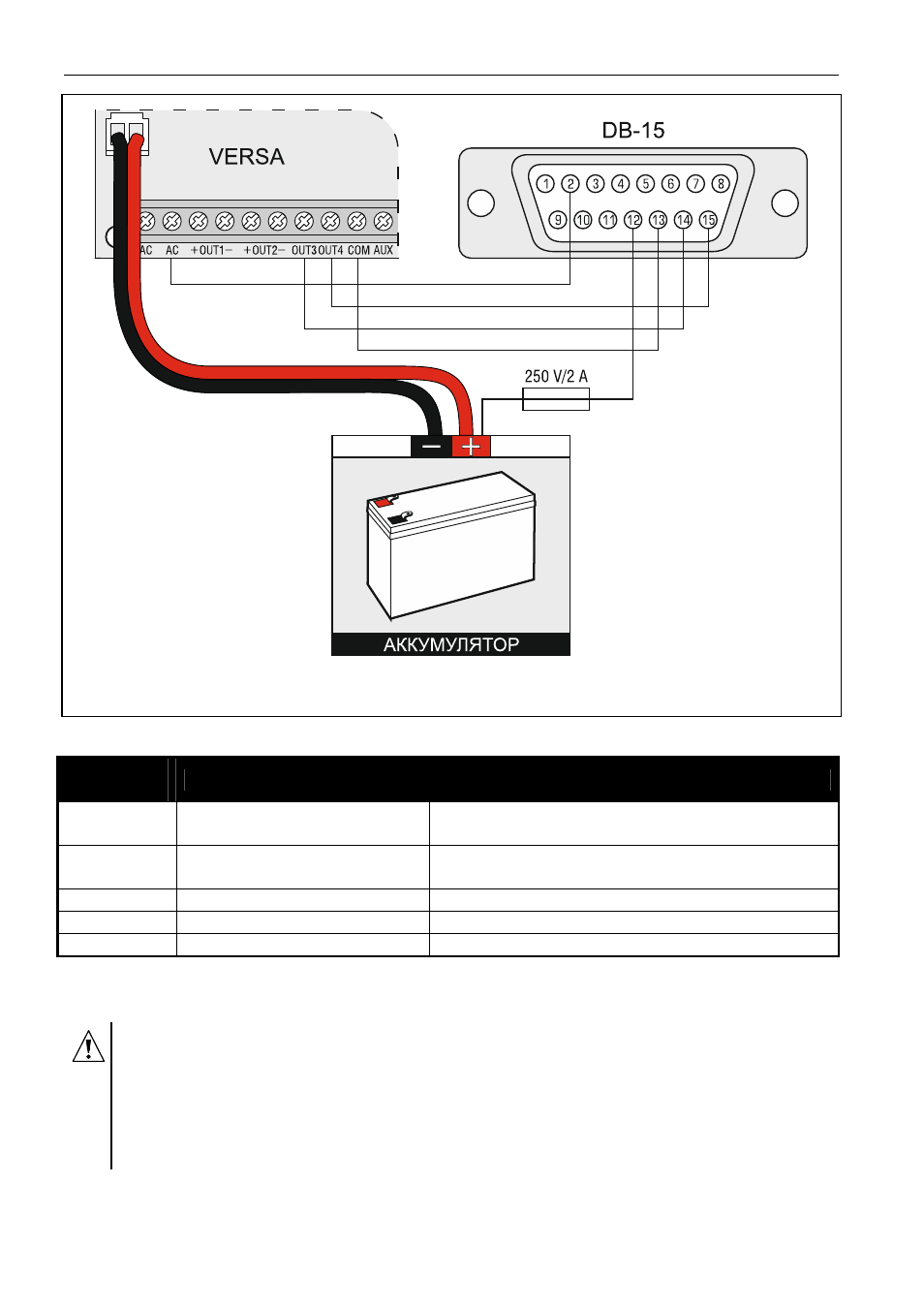

Рис. 30. Способ подключения к ПКП радиопередатчика NR2-DSC фирмы NOKTON.
Разъем DB-15 типа «мама» – вид со стороны точек пайки.
Номер
контакта
Описание
Способ подключения
2
контроль наличия
переменного напряжения
подключить к клемме AC ПКП
12
питание
подключить прямо к «+» аккумулятора через
предохранитель 2 A
13
масса
подключить к клемме COM ПКП
14 TAKT
подключить к клемме OUT3 ПКП
15 PGM
подключить к клемме OUT4 ПКП
Таблица 3. Описание контактов разъема в передатчике NR2-DSC фирмы NOKTON,
используемых при подключении к ПКП серии VERSA.
Нельзя подключать контакт 13 (масса) разъема передатчика NR2-DSC к «-»
аккумулятора. Подключение массы передатчика к «-» аккумулятора может
привести к быстрому разряду аккумулятора, а даже к повреждению ПКП.
Нельзя подключать контакт 13 (масса) разъема передатчика NR2-DSC
одновременно к клемме COM ПКП и «-» аккумулятора, так как это может
стать причиной повреждения ПКП.
