22 Руководство по установке SATEL

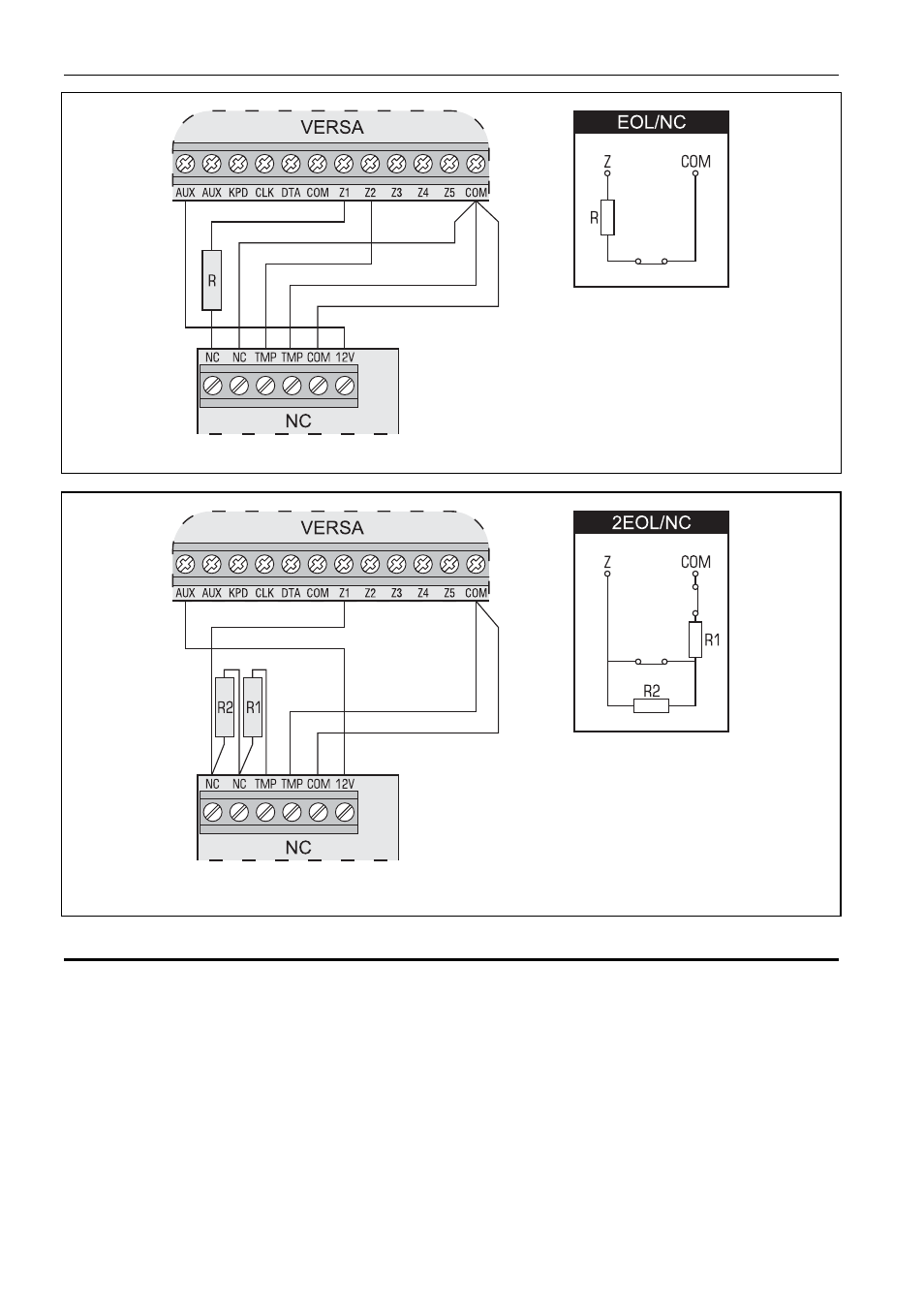

Рис. 26. Пример подключения к ПКП извещателя NC по схеме EOL.
Рис. 27. Пример подключения к ПКП извещателя NC по схеме 2EOL (извещатель
NO подключается идентично).
3.7 Подключение оповещателей
Способ подключения зависит от типа выхода (силового или слаботочного). Силовой
выход лучше использовать для управления оповещателями без собственного питания,
а слаботочный выход для управления оповещателями с собственными питанием.
Выходы следует правильно запрограммировать.
Рисунки 28 и 29 показывают способ подключения оповещателей к ПКП. В обоих
случаях в качестве примера показан внешний оповещатель. Для выхода,
управляющего световым оповещателем (OUT1 на рисунке 28 и OUT3 на рисунке 29),
запрограммировано время активности 0 секунд, т.е. выход активен до сброса. Зона Z1
запрограммирована как саботажная (шлейф NC, тип реакции 6. 24
Ч САБОТАЖНАЯ
).
