SATEL VERSA
9
4 - светодиод DIALER. Индицирует состояние встроенного модуля автодозвона ПКП.
5 - разъем для подключения модуля речевого оповещения.
RESET
RS232(TTL)
COM
CLK
COM
KPD
DTA
Z1
Z2
Z3
COM
Z4
AC
AC
AUX
OUT3
OUT4
AUX
Z5
COM
TMP
TIP
RING
T-1
R-1
Z6
Z7
Z8
COM
Z9
Z10
Z11
Z12
Z13
COM
Z14
Z15
OUT1
OUT2

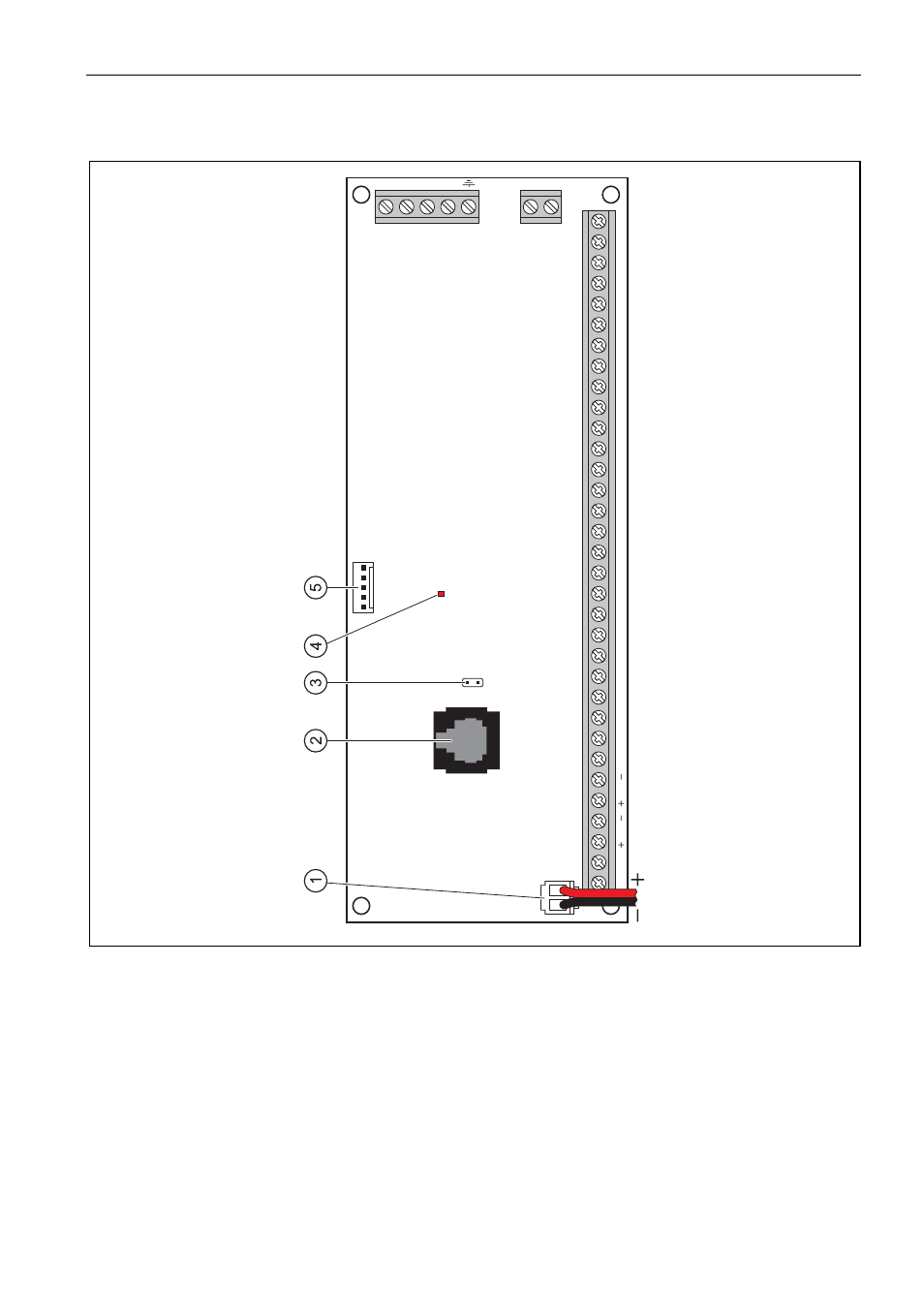

Рис
. 4.
Главная
плат
а
ПКП
VERSA 15.
Описание клемм:
AC
- входы питания (18 В AC).
COM -
масса.
+OUT1-, +OUT2- - программируемые силовые выходы. На клемме + постоянно
присутствует напряжение +12 В DC ±15%. Клемма – замыкается
на массу (0 В) или отсоединяется от массы в зависимости от
состояния выхода (активный/неактивный) и его поляризации.
OUT3, OUT4 -
программируемые слаботочные выходы типа OC.
AUX
- выход питания (+12 В DC ±15%).
KPD
- выход, предназначенный для питания клавиатур (+12 В DC ±15%).
CLK
- часы шины клавиатур.
