SATEL VERSA
23
VERSA
SP-4001

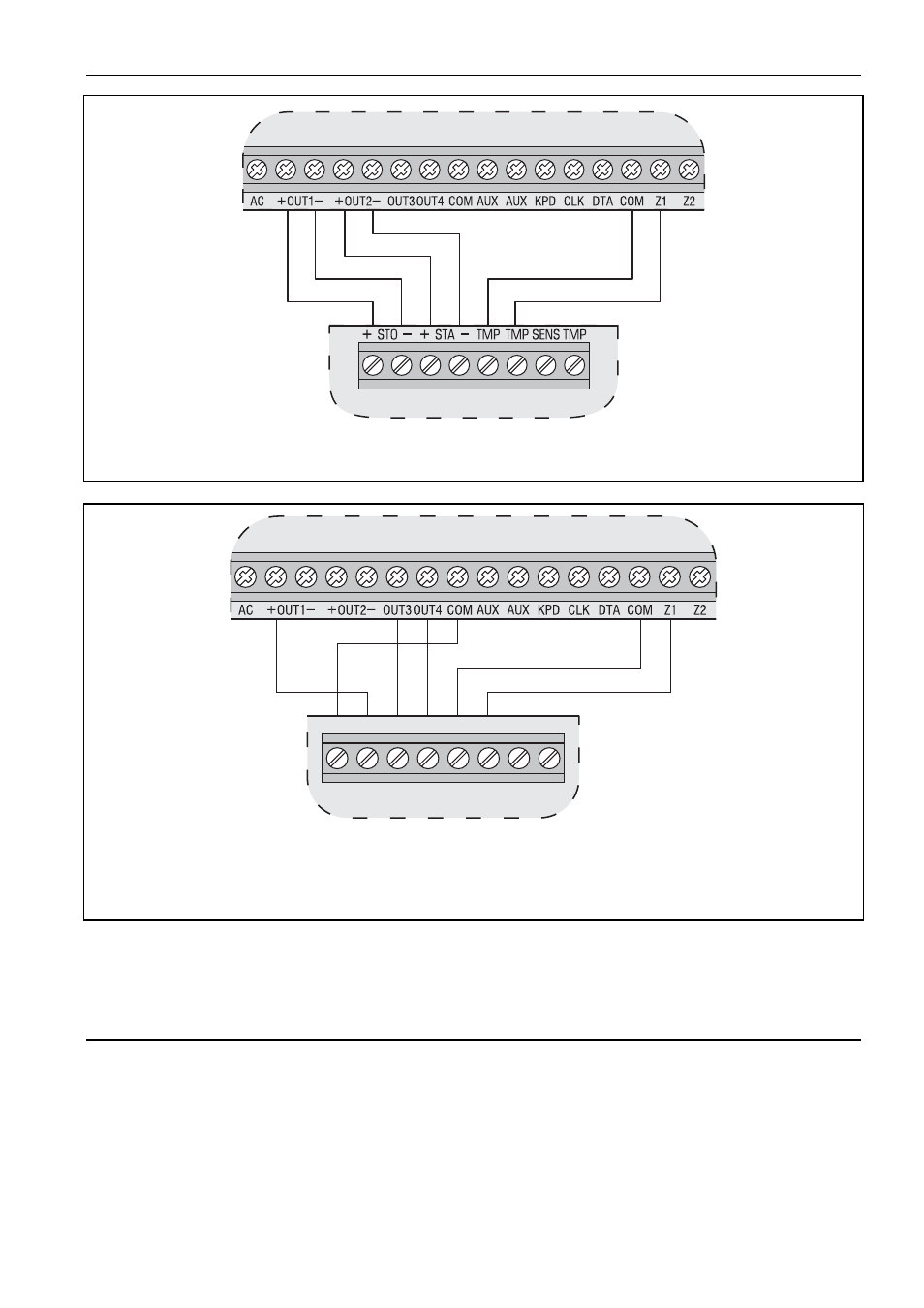

Рис. 28. Способ подключения к ПКП оповещателя без собственного питания
(на примере SP-4001).
GND
STO
+12V
TMP
SENS TMP
TMP
STA
SP-4002
VERSA
Рис. 29. Способ подключения к ПКП оповещателя с собственным питанием
(на примере SP-4002). Для выходов OUT3 и OUT4 следует запрограммировать
обратную поляризацию. Штырьки PLO и PLA в оповещателе должны быть разомкнуты
(сигнализация включается после отсоединения от массы).
Примечание: ПКП рекомендуется включать без подключенных оповещателей. Это
позволит исключить ситуацию, в которой сигнализация включится
после запуска ПКП.
3.8 Подключение передатчика радиомониторинга
Выходы OUT3 и OUT4 ПКП серии VERSA могут использоваться для управления
передатчиком радиомониторинга NR2-DSC (система NEMROD – формат PC-16 OUT)
фирмы NOKTON. В ПКП следует тогда включить глобальную опцию П
ЕРЕДАЧА НА
OUT 3/4 (см.:
РУКОВОДСТВО
ПО НАСТРОЙКЕ
, раздел О
БЩИЕ ОПЦИИ
).
